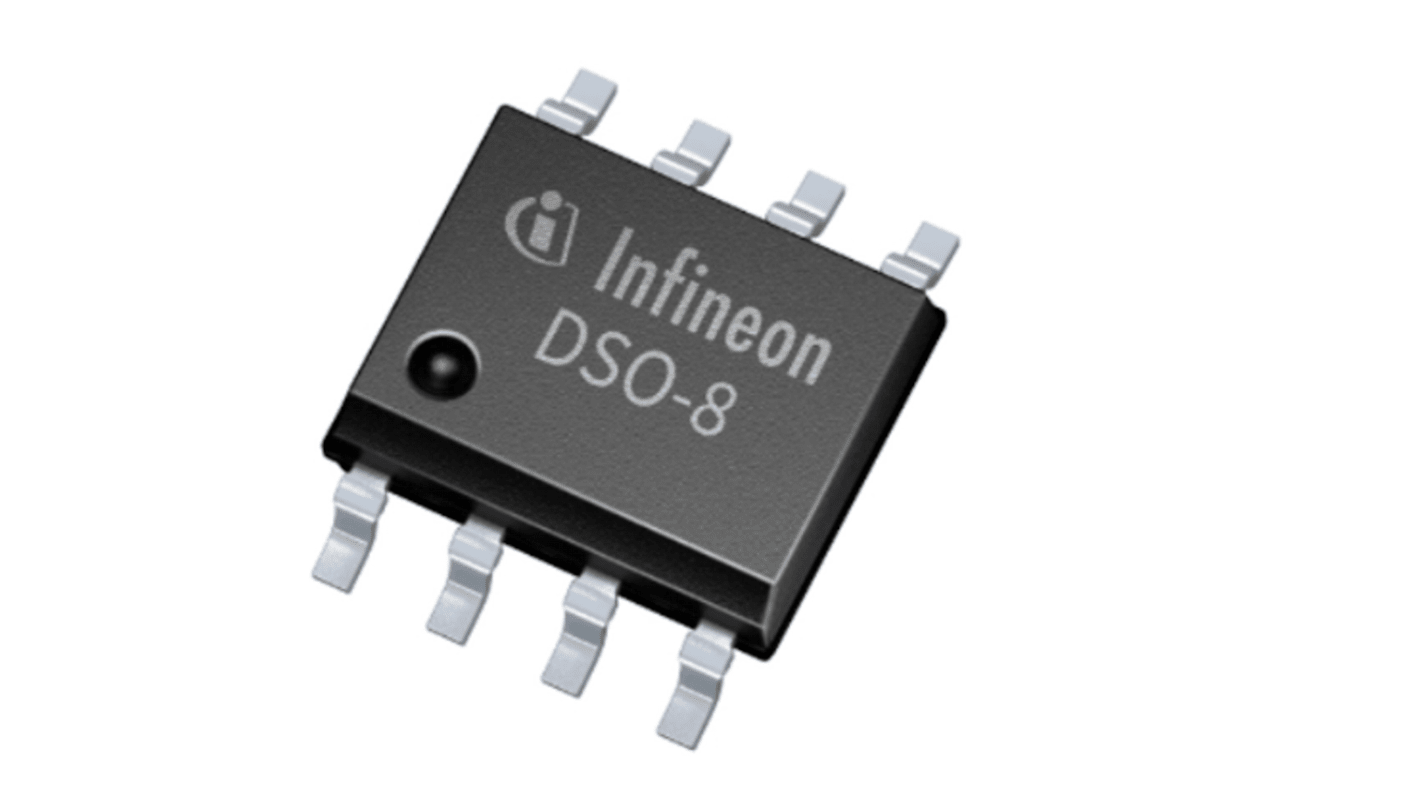

Infineon 高速功率 MOSFET 与 IGBT 驱动器 MOSFET, DSO, 2个驱动器, 8引脚 25 V, 表面安装, 290 mA输出
- RS 库存编号:
- 226-6023P
- 制造商零件编号:
- 2ED2109S06FXUMA1
- 制造商:
- Infineon
可享批量折扣
小计 630 件 (以卷装提供)*
¥3,327.66
(不含税)
¥3,760.47
(含税)
有库存
- 2,410 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 630 - 1240 | RMB5.282 |
| 1250 + | RMB5.016 |
* 参考价格
- RS 库存编号:
- 226-6023P
- 制造商零件编号:
- 2ED2109S06FXUMA1
- 制造商:
- Infineon
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Infineon | |
| 产品类型 | 高速功率 MOSFET 与 IGBT 驱动器 | |
| 输出电流 | 290mA | |
| 引脚数目 | 8 | |
| 包装类型 | DSO | |
| 下降时间 | 80ns | |
| 驱动器类型 | MOSFET | |
| 输出数目 | 2 | |
| 上升时间 | 150ns | |
| 最低电源电压 | 20V | |
| 驱动器数目 | 2 | |
| 最大电源电压 | 25V | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 125°C | |
| 高度 | 1.72mm | |
| 宽度 | 3.9 mm | |
| 长度 | 4.9mm | |
| 标准/认证 | JEDEC47/20/22 | |
| 系列 | 2ED2109 (4) S06F (J) | |
| 安装类型 | 表面 | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Infineon | ||
产品类型 高速功率 MOSFET 与 IGBT 驱动器 | ||
输出电流 290mA | ||
引脚数目 8 | ||
包装类型 DSO | ||
下降时间 80ns | ||
驱动器类型 MOSFET | ||
输出数目 2 | ||
上升时间 150ns | ||
最低电源电压 20V | ||
驱动器数目 2 | ||
最大电源电压 25V | ||
最低工作温度 -40°C | ||
最高工作温度 125°C | ||
高度 1.72mm | ||
宽度 3.9 mm | ||
长度 4.9mm | ||
标准/认证 JEDEC47/20/22 | ||
系列 2ED2109 (4) S06F (J) | ||
安装类型 表面 | ||
汽车标准 否 | ||
Infineon 2ED2109S06F 是高电压，高速功率 MOSFET 和 IGBT 驱动器，带独立的高侧和低侧参考输出通道。它基于 SOI 技术，具有出色的坚固性和抗噪性，能够在瞬态电压高达 - 11 Von VS 引脚的负电压下保持操作逻辑。输出驱动器具有高脉冲电流缓冲级，设计用于最小驱动器跨导。
浮动通道设计用于引导程序操作
工作电压 (VS 节点) 高达 + 650 V
最大限幅电压 (VB 节点) 为 + 675 V
集成超快，低电阻限幅二极管
