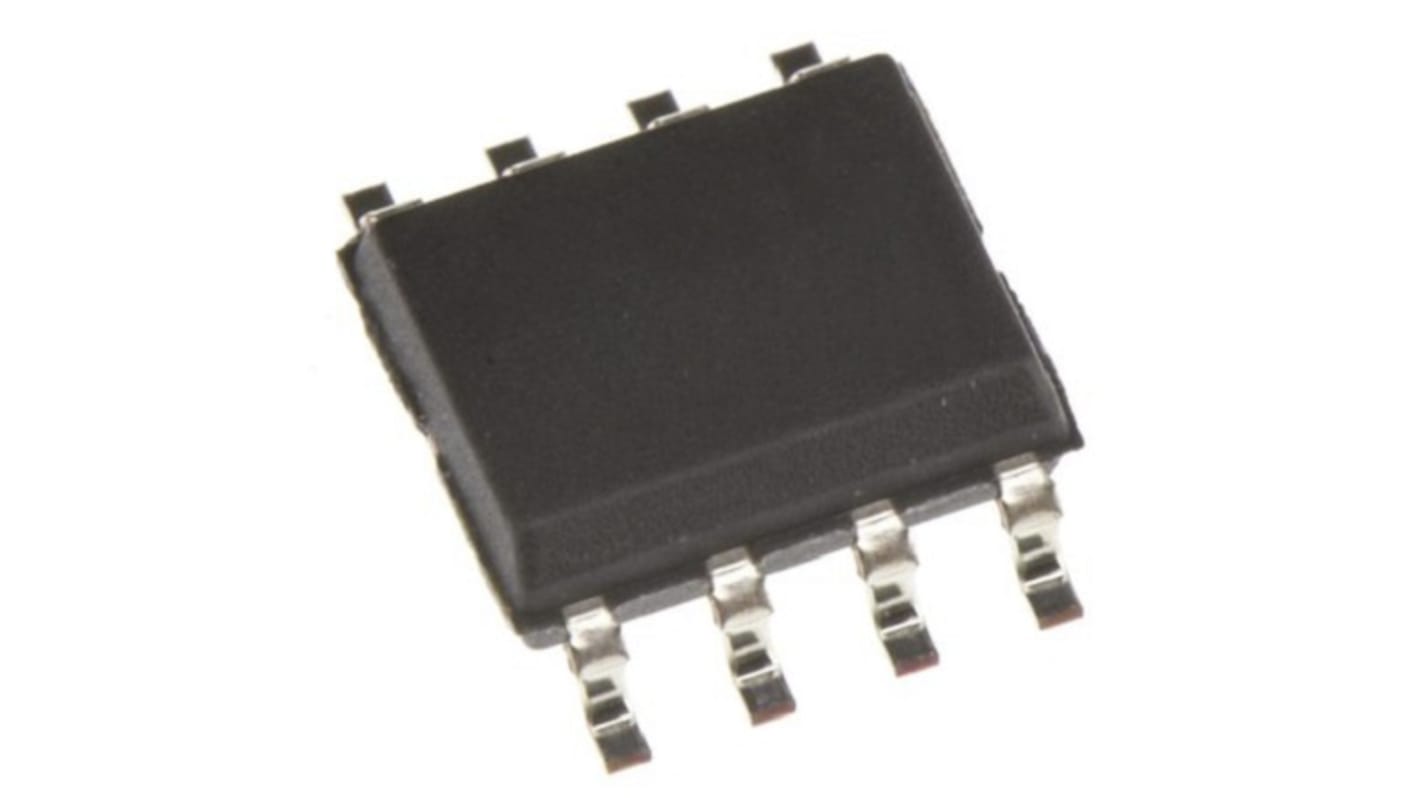

onsemi , NCD57090DDWR2G igbt模块 IGBT, SOIC, 8引脚 20 V, 表面安装, 6.5 A输出
- RS 库存编号:
- 230-9046
- 制造商零件编号:
- NCD57090DDWR2G
- 制造商:
- onsemi
可享批量折扣
小计（1 包，共 2 件）*
¥35.49
(不含税)
¥40.104
(含税)
最后的 RS 库存
- 最终 990 个，准备发货
单位 | 每单位 | 每包* |
|---|---|---|
| 2 - 8 | RMB17.745 | RMB35.49 |
| 10 - 98 | RMB17.215 | RMB34.43 |
| 100 - 248 | RMB16.695 | RMB33.39 |
| 250 - 498 | RMB16.19 | RMB32.38 |
| 500 + | RMB15.715 | RMB31.43 |
* 参考价格
- RS 库存编号:
- 230-9046
- 制造商零件编号:
- NCD57090DDWR2G
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 产品类型 | igbt模块 | |
| 输出电流 | 6.5A | |
| 引脚数目 | 8 | |
| 包装类型 | SOIC | |
| 下降时间 | 13ns | |
| 驱动器类型 | IGBT | |
| 输出数目 | 5 | |
| 上升时间 | 13ns | |
| 最低电源电压 | 20V | |
| 最大电源电压 | 20V | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 125°C | |
| 高度 | 1.75mm | |
| 标准/认证 | No | |
| 宽度 | 4 mm | |
| 长度 | 5mm | |
| 系列 | NCD57090 | |
| 安装类型 | 表面 | |
| 汽车标准 | AEC-Q100 | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
产品类型 igbt模块 | ||
输出电流 6.5A | ||
引脚数目 8 | ||
包装类型 SOIC | ||
下降时间 13ns | ||
驱动器类型 IGBT | ||
输出数目 5 | ||
上升时间 13ns | ||
最低电源电压 20V | ||
最大电源电压 20V | ||
最低工作温度 -40°C | ||
最高工作温度 125°C | ||
高度 1.75mm | ||
标准/认证 No | ||
宽度 4 mm | ||
长度 5mm | ||
系列 NCD57090 | ||
安装类型 表面 | ||
汽车标准 AEC-Q100 | ||
ON Semiconductor 系列 NCD57090D 是−μ A 高电流单通道 IGBT 栅极驱动器，带 5 kVrms 内部电化隔离，设计用于高功率应用中的高系统效率和可靠性。该设备接受补充输入，并根据引脚配置提供有源 Miller 夹 (NCD57090D) 等选项。
提高系统效率
具有精确匹配的短传播延迟
提高 PWM 信号完整性
高瞬态和电磁抗扰性
坚固耐用，适用于快速转换速率高电压和高电流切换应用
5 kVrms 片上电流隔离
节省成本和板空间，同时提供比光驱更高的性能
宽偏置电压范围和输入电压范围
提供系统设计灵活性，允许使用常见的系统电压导轨
有源 Miller 钳位或负栅极电压或分离输出
在紧凑型封装中提供选择正确功能的选择
