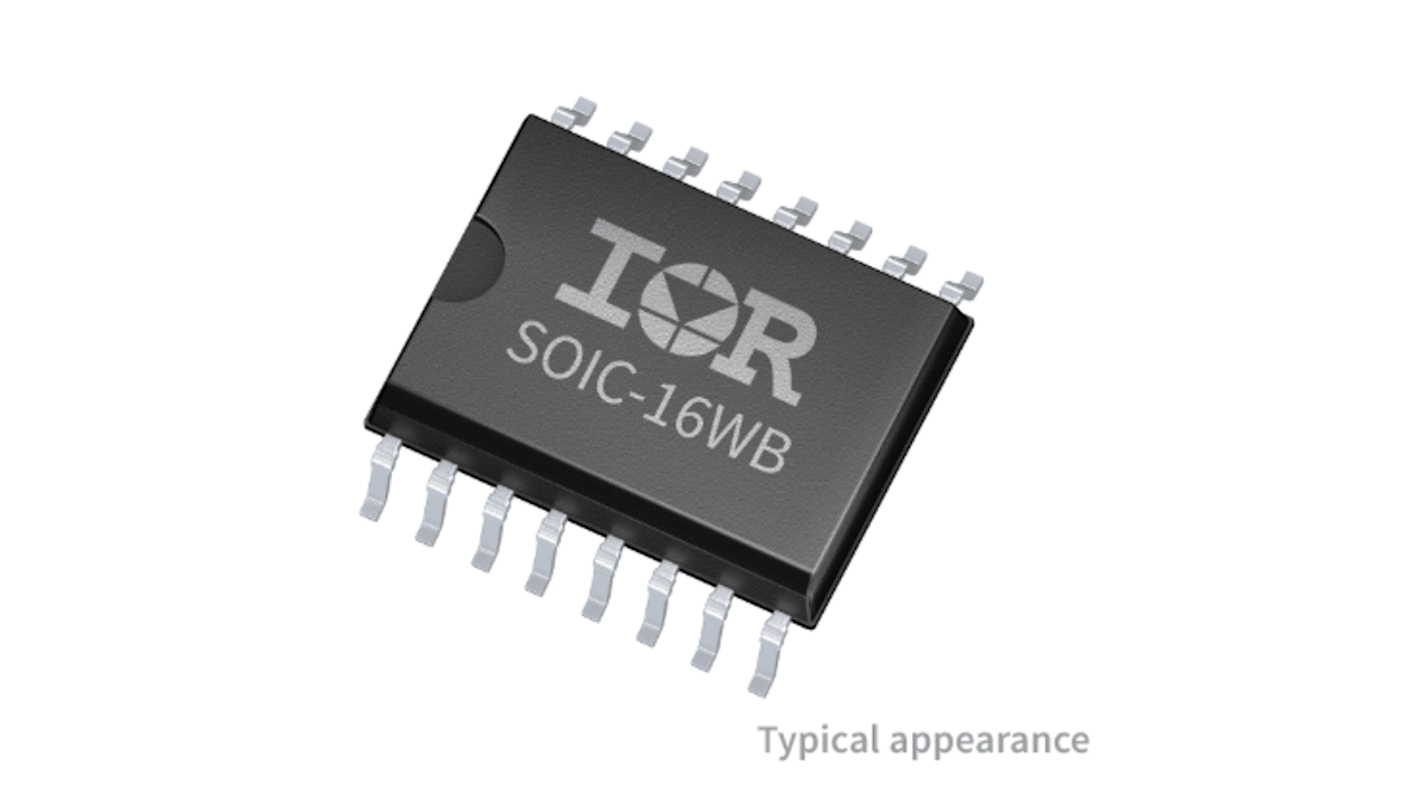

Infineon 栅极驱动模块, CMOS, LSTTL逻辑, 16 引线 SOIC, 16针, 10 → 20V电源, 2.5 A输出

这款 Infineon 高侧和低侧驱动器是高电压、高速度的功率 MOSFET 和 IGBT 驱动器，带独立的高侧和低侧参考输出通道。专有的 HVIC 和锁存免疫 CMOS 技术造就了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至 3.3 V 逻辑。驱动器输出具有高脉冲电流缓冲级，设计用于最大程度减小驱动器交叉传导。其传播延迟匹配，可简化在高频应用中的使用。浮动通道可用于驱动高侧配置中的 N 通道功率 MOSFET 或 IGBT，工作电压高达 500 V 或 600 V。

专为自举操作设计的浮动通道
完全工作时的电压高达 +500 V 或 +600 V
耐受负瞬态电压，不受 dV/dt 影响
栅极驱动电源范围为 10 V 至 20 V
双通道欠压锁定
33 V 逻辑兼容
逻辑和电源接地 ± 5V 偏移
带下拉功能的 CMOS 施密特触发输入
逐周期边沿触发的关闭逻辑
