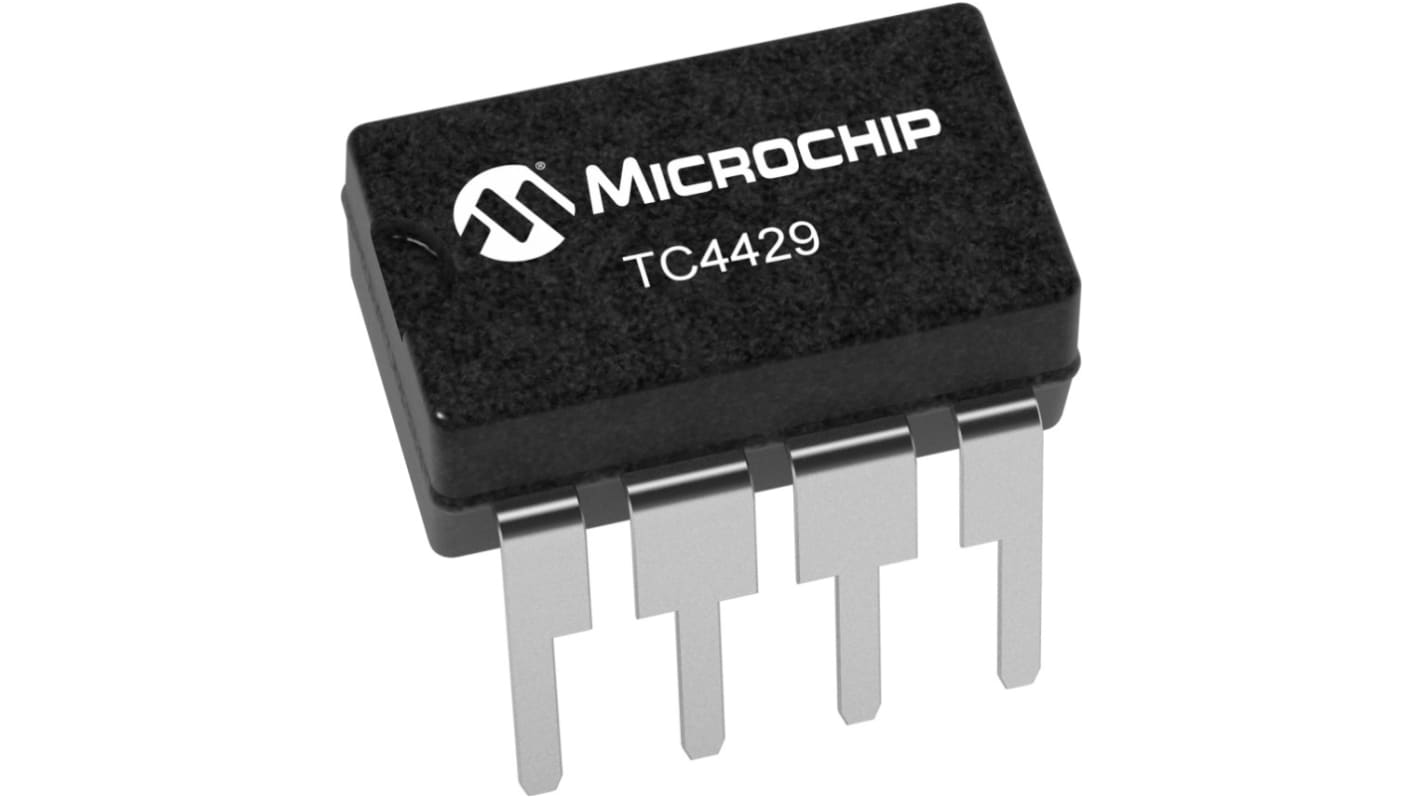

Microchip MOSFET MOSFET, PDIP, 8引脚 18 V, 表面安装, 6 A输出
- RS 库存编号:
- 264-8892
- 制造商零件编号:
- TC4429EPA
- 制造商:
- Microchip
可享批量折扣
小计（1 管，共 60 件）*
¥817.80
(不含税)
¥924.00
(含税)
有库存
- 300 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 60 - 60 | RMB13.63 | RMB817.80 |
| 120 + | RMB12.305 | RMB738.30 |
* 参考价格
- RS 库存编号:
- 264-8892
- 制造商零件编号:
- TC4429EPA
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | MOSFET | |
| 输出电流 | 6A | |
| 引脚数目 | 8 | |
| 包装类型 | PDIP | |
| 下降时间 | 25ns | |
| 驱动器类型 | MOSFET | |
| 上升时间 | 25ns | |
| 最低电源电压 | 18V | |
| 最大电源电压 | 18V | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 85°C | |
| 高度 | 4.32mm | |
| 标准/认证 | RoHS | |
| 系列 | TC4429 | |
| 长度 | 9.78mm | |
| 宽度 | 6.6 mm | |
| 安装类型 | 表面 | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
产品类型 MOSFET | ||
输出电流 6A | ||
引脚数目 8 | ||
包装类型 PDIP | ||
下降时间 25ns | ||
驱动器类型 MOSFET | ||
上升时间 25ns | ||
最低电源电压 18V | ||
最大电源电压 18V | ||
最低工作温度 -40°C | ||
最高工作温度 85°C | ||
高度 4.32mm | ||
标准/认证 RoHS | ||
系列 TC4429 | ||
长度 9.78mm | ||
宽度 6.6 mm | ||
安装类型 表面 | ||
汽车标准 否 | ||
Microchip 单输出 MOSFET 驱动器采用 CMOS 制造,用于更低功率。它是 TTL 兼容的输入,可驱动高达 VDD + 0.3 V 或低至 -5 V,不会对设备造成干扰或损坏。这使得无需外部电平移位电路及其相关成本和尺寸。输出振荡为轨对轨,确保更好的驱动电压边缘,尤其是在接通/断电序列期间。传播延迟时间仅为 55 ns(典型值),在可用电源范围内,输出上升和下降时间仅为 25 ns(典型值)到 2500 pF。与其他驱动器不同,TC4429 几乎防闩锁。它可替换三个或多个分立组件,节省印刷电路板面积和部件,并提高整体系统可靠性。
闭锁保护:可耐受 > 1.5 A
反向输出电流
4.5 V 至 18 V 宽工作范围
高电容负载驱动:10,000 pF
低电源电流,带逻辑 ''1'' 输入:450 μA
低输出阻抗:2.5 Ω
输出电压可在接地或 VDD 的 25 mV 内振动
