HARTING 电缆安装大负荷电源连接器插片连接器插件母插, 24p, 2排, 24+E, 16 A, 500 V, Han E系列

RS 库存编号:: 114-8333
Distrelec 货号:: 143-43-315
制造商零件编号:: 09330242701
制造商:: HARTING

HARTING 电缆安装大负荷电源连接器插片连接器插件母插, 24p, 2排, 24+E, 16 A, 500 V, Han E系列

可享批量折扣

小计（1 件）*

¥198.67

(不含税)

¥224.50

库存信息目前无法访问 - 请稍候查看

单位	每单位
1 - 14	RMB198.67
15 - 49	RMB195.35
50 +	RMB191.83

* 参考价格

RS 库存编号:: 114-8333
Distrelec 货号:: 143-43-315
制造商零件编号:: 09330242701
制造商:: HARTING

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	HARTING
	额定电流	16 A
	产品类型	大负荷电源连接器插片
	系列	Han E
	子类型	连接器插件
	连接器极性	母插
	极格式	24+E
	行数	2
	电压	500 V
	安装类型	电缆
	触点数目	24
	标准/认证	No
	制造商尺寸代码	24B
	螺纹尺寸	M3 x 10
	触点材料	铜合金
	方向	直向
	触点电镀	银色
	最大电线尺寸 mm²	2.5mm²
	最小电线尺寸 mm²	0.75mm²

	选择全部
	品牌 HARTING
	额定电流 16 A
	产品类型大负荷电源连接器插片
	系列 Han E
	子类型连接器插件
	连接器极性母插
	极格式 24+E
	行数 2
	电压 500 V
	安装类型电缆
	触点数目 24
	标准/认证 No
	制造商尺寸代码 24B
	螺纹尺寸 M3 x 10
	触点材料铜合金
	方向直向
	触点电镀银色
	最大电线尺寸 mm² 2.5mm²
	最小电线尺寸 mm² 0.75mm²

COO (Country of Origin):: DE

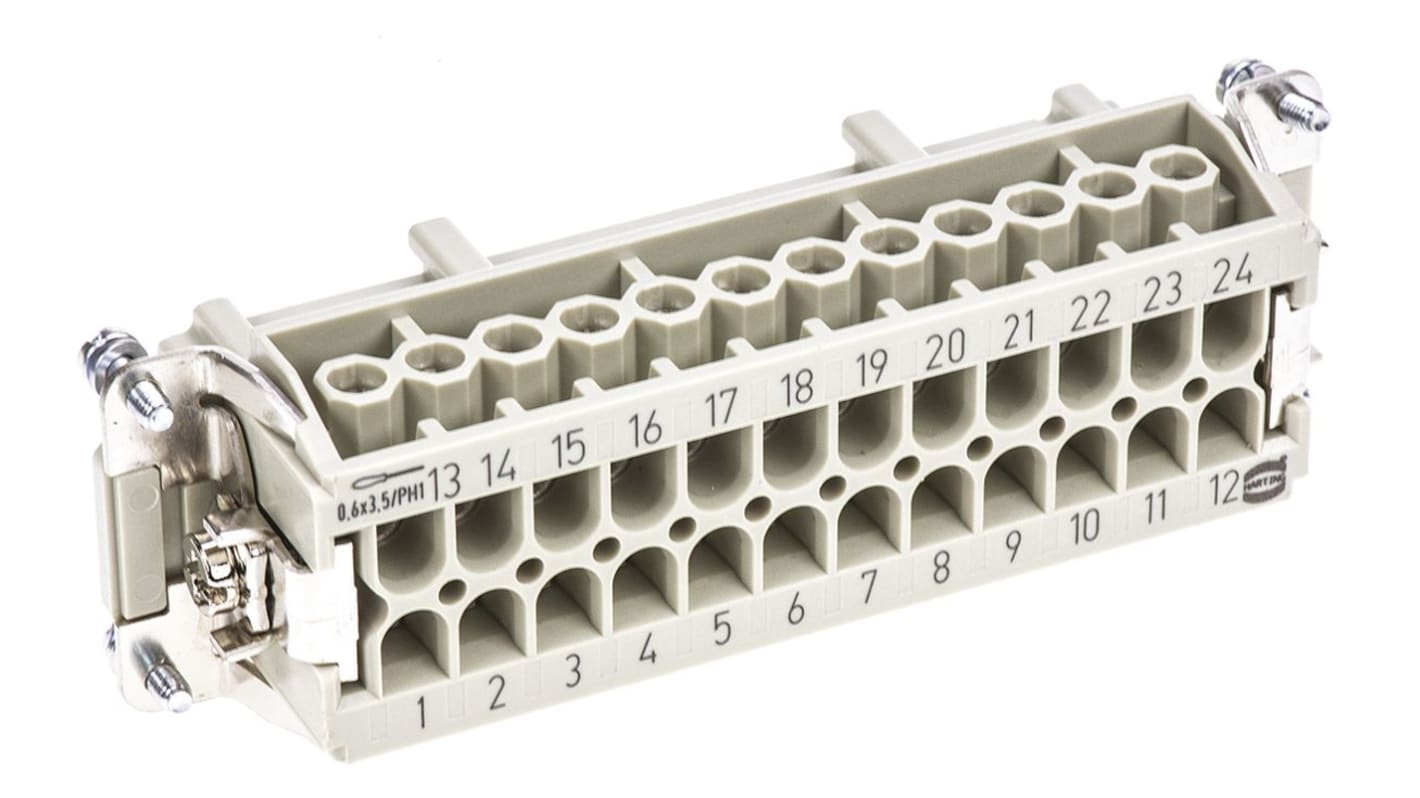

09330242701 Han E 16 A 重型电源连接器插件

这款 HARTING Han E 系列插件适用于 16 A 重载电源连接器组件。该插件拥有 24 个插位，并配备坚固的螺钉端接，适用于最大 14 AWG 的线径。该插件仅与相应的 Han E 电源连接器组件兼容。

该母插件采用 M3 螺钉连接，可轻松安装到 Han E 外壳中，组装成安全坚固的重载电源连接器。

09330242701 特点：

24 极母座插件

尺寸 24 B

螺钉端接范围从 18 AWG 到 14 AWG

兼容 16B 尺寸外壳和护罩

额定电流 16 A 和电压 500 V

机械工作寿命 ≥ 500 次配接

接触电阻 ≤ 1 mΩ

剥线长度 7.5mm

聚碳酸酯 (PC) 材料（插件）

颜色 RAL 7032（卵石灰）

触点材料：铜合金

表面触点：镀银

材料可燃性 UL94 V-0

导体横截面积 0.75 至 2.5 mm²

规格

EN 60664-1

IEC 61984

应用

HARTING 工业连接器适用于所有需要在受保护的电气区域内实现安全可拆卸电气连接的应用。插件可与护罩和外壳配合使用，或用于机架和面板应用。

Han E® 插头

• 极数：6-48（螺钉连接 - 电线 csa 2.5mm²

• 32 和 48 极版本每个连接器半部需要两个触点插件

一个编号为“1 至 16”或“1 至 24”极插件 (m) 或 (f) 的标准插件以及一个编号为“17 至 32”或编号为“25 至 48”的插件 (m) 或 (f)。

• 这些在价格表中标明 - 例如 32P + E (17 – 32)

Han E® 16A 螺钉系列

这些 Han E® 插件的额定电流是 16A。它们适合与护罩和外壳一起使用。所有这些护罩和外壳系列对应特定的 Harting“规格”编号识别符。有关此关系以及各系列典型护罩和外壳库存号的详细说明，请参阅“兼容性”表。

Approvals

UL, CSA, SEV

Warning

这些连接器不应在电气负载下进行插拔。同类型或不同类型的连接器应按极化排列，以防止错误连接。

HARTING 电缆安装 大负荷电源连接器插片 连接器插件 母插, 24p, 2排, 24+E, 16 A, 500 V, Han E系列
