HARTING 面板安装 大负荷电源连接器插片 连接器插件 公, 10p, 2排, 10+E, 16 A, 600 V, Han A系列
- RS 库存编号:
- 181-0886
- Distrelec 货号:
- 143-42-440
- 制造商零件编号:
- 09200102612
- 制造商:
- HARTING
可享批量折扣
小计（1 件）*
¥154.55
(不含税)
¥174.64
(含税)
有库存
- 631 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 99 | RMB154.55 |
| 100 - 499 | RMB148.35 |
| 500 + | RMB142.14 |
* 参考价格
- RS 库存编号:
- 181-0886
- Distrelec 货号:
- 143-42-440
- 制造商零件编号:
- 09200102612
- 制造商:
- HARTING
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | HARTING | |
| 产品类型 | 大负荷电源连接器插片 | |
| 系列 | Han A | |
| 子类型 | 连接器插件 | |
| 连接器极性 | 公 | |
| 行数 | 2 | |
| 安装类型 | 面板安装 | |
| 制造商尺寸代码 | 10A | |
| 触点数目 | 10 | |
| 标准/认证 | No | |
| 最小电线尺寸 mm² | 0.75mm² | |
| 最大电线尺寸 mm² | 2.5mm² | |
| 方向 | 直向 | |
| 触点材料 | 铜合金 | |
| 触点电镀 | 银色 | |
| 选择全部 | ||
|---|---|---|
品牌 HARTING | ||
产品类型 大负荷电源连接器插片 | ||
系列 Han A | ||
子类型 连接器插件 | ||
连接器极性 公 | ||
行数 2 | ||
安装类型 面板安装 | ||
制造商尺寸代码 10A | ||
触点数目 10 | ||
标准/认证 No | ||
最小电线尺寸 mm² 0.75mm² | ||
最大电线尺寸 mm² 2.5mm² | ||
方向 直向 | ||
触点材料 铜合金 | ||
触点电镀 银色 | ||

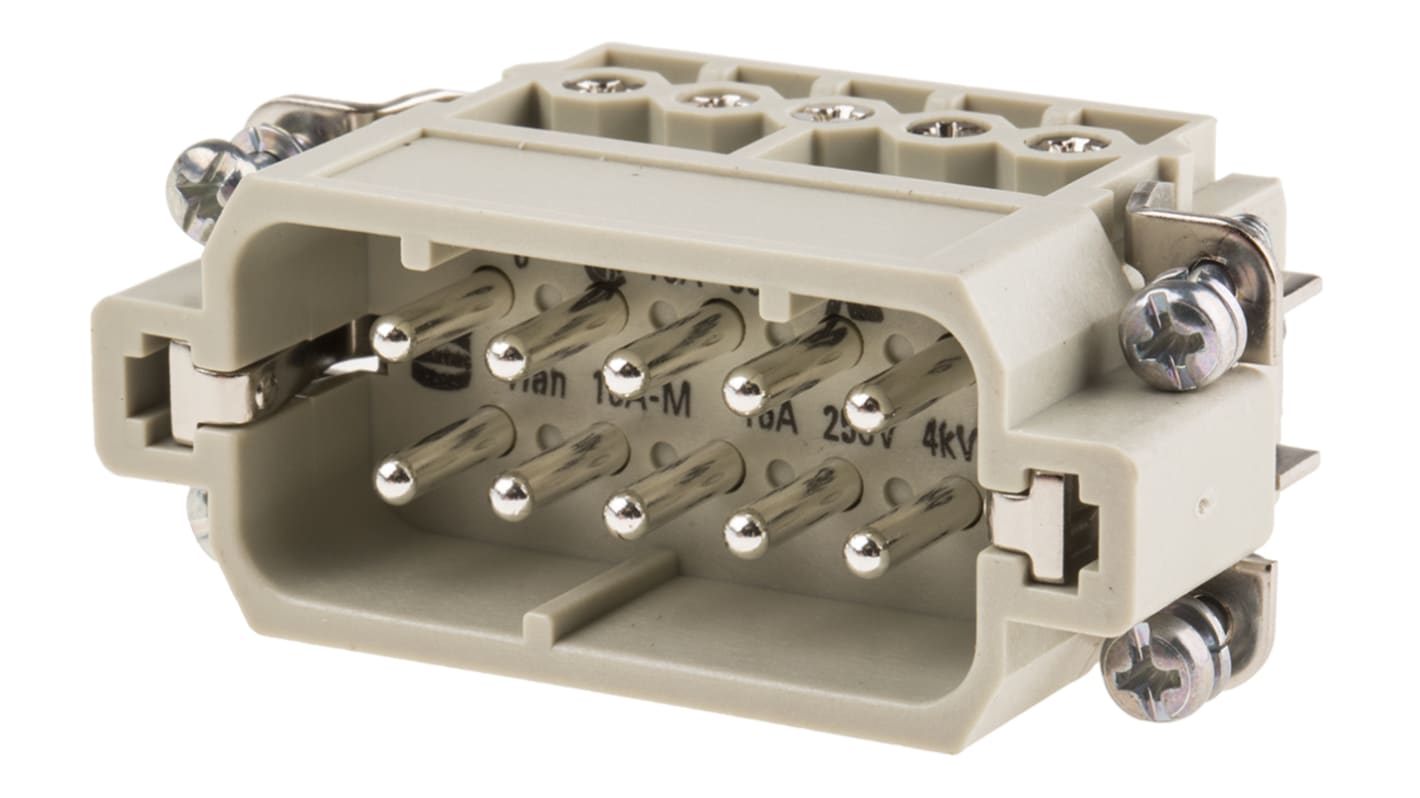

Harting HanA系列大负荷电源连接器插件,16 A额定电流,600 V电压 - 09200102612
这款重型电源连接器插件是面板安装式直向公插件,专为稳健的工业电源连接而设计。它可在控制柜和机械中提供多极配电,适用于中等电流电路的柔性和绞合导线,同时安装到标准重型连接器外壳中。
特点与优势
• 十触点加接地提供紧凑型多极配电
• 在工业电压下,额定连续工作电流为 16 A
• 可接受0.75 mm2至2.5 mm2的导线,确保布线灵活性
• 镀银铜合金触点,确保低接触电阻
• 螺钉端接,具有确定的扭矩,可实现牢固连接
• 可承受500次或以上重复配接循环
• 在工业电压下,额定连续工作电流为 16 A
• 可接受0.75 mm2至2.5 mm2的导线,确保布线灵活性
• 镀银铜合金触点,确保低接触电阻
• 螺钉端接,具有确定的扭矩,可实现牢固连接
• 可承受500次或以上重复配接循环
应用领域
• 适用于自动化机柜中的配电
• 特别适用于面板上的机床电源连接
• 用于工厂车间移动设备电源接口
• 可用于测试台的电气模块
• 用于模块化组件的重型连接器外壳
• 特别适用于面板上的机床电源连接
• 用于工厂车间移动设备电源接口
• 可用于测试台的电气模块
• 用于模块化组件的重型连接器外壳
在瞬变应力下的绝缘性能是多少?
该插件的额定脉冲耐受电压为 4 kV,可管理瞬变事件。
接触螺钉应如何拧紧以实现可靠的端接?
触点螺钉需要 0.5 Nm 拧紧,保护接地螺钉需要 0.8 Nm 拧紧,以确保正确夹紧。
该插件的工作温度范围是多少?
它适用于-40°C至+125°C的温度范围,适用于各种工业环境。
哪些材料会影响电气连续性和耐用性?
触点采用镀银铜合金,插件主体为 V-0 级聚碳酸酯,可平衡绝缘和机械弹性。
Note
两个 16P + E 插芯可安装在“尺寸” 32A 外壳中(典型库存编号 363-7964)
Approvals
UL、CSA、SEV
Warning
这些连接器不应在带电状态下插拔。 同一类型或不同类型的连接器排列成一行时，应进行极性区分，以防止错误连接的可能性。
