EPIC 电缆安装 大负荷电源连接器插片 连接器插件 母插, 25p, 25, 10A, 250V, IP54, HD系列
- RS 库存编号:
- 398-4484
- 制造商零件编号:
- 11.2610
- 制造商:
- EPIC

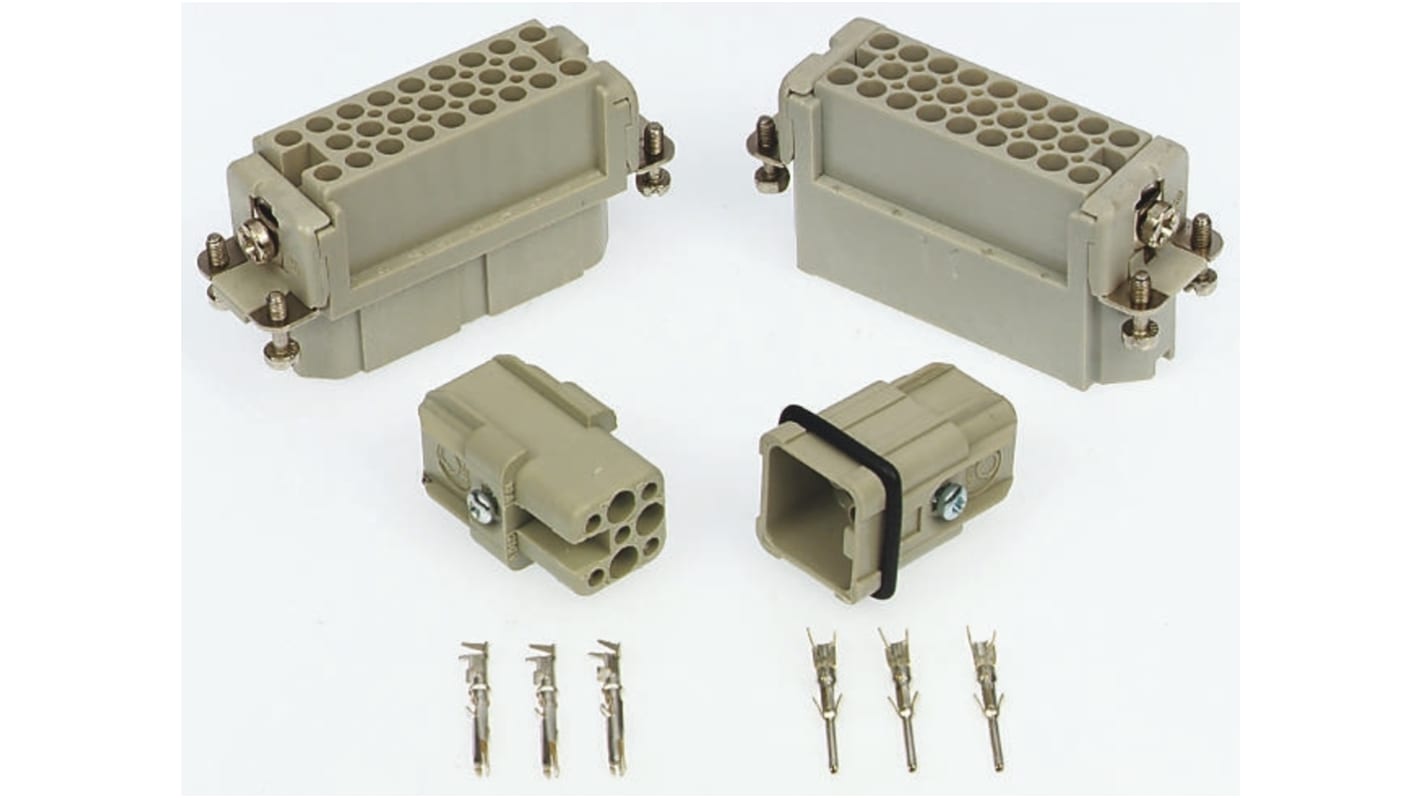

此图片代表整个产品系列，仅供参考。
可享批量折扣
小计（1 件）*
¥180.70
(不含税)
¥204.19
(含税)
有库存
- 9 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 11 | RMB180.70 |
| 12 - 24 | RMB177.16 |
| 25 + | RMB174.34 |
* 参考价格
- RS 库存编号:
- 398-4484
- 制造商零件编号:
- 11.2610
- 制造商:
- EPIC
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | EPIC | |
| 产品类型 | 大负荷电源连接器插片 | |
| 额定电流 | 10A | |
| 系列 | HD | |
| 子类型 | 连接器插件 | |
| 连接器极性 | 母插 | |
| 极格式 | 25 | |
| 电压 | 250V | |
| 安装类型 | 电缆 | |
| IP 防护等级 | IP54 | |
| 触点数目 | 25 | |
| 标准/认证 | No | |
| 方向 | 直向 | |
| 触点电镀 | 银色 | |
| 触点材料 | 铜合金 | |
| 最大电线尺寸 mm² | 1.5mm² | |
| 最小电线尺寸 mm² | 0.5mm² | |
| 选择全部 | ||
|---|---|---|
品牌 EPIC | ||
产品类型 大负荷电源连接器插片 | ||
额定电流 10A | ||
系列 HD | ||
子类型 连接器插件 | ||
连接器极性 母插 | ||
极格式 25 | ||
电压 250V | ||
安装类型 电缆 | ||
IP 防护等级 IP54 | ||
触点数目 25 | ||
标准/认证 No | ||
方向 直向 | ||
触点电镀 银色 | ||
触点材料 铜合金 | ||
最大电线尺寸 mm² 1.5mm² | ||
最小电线尺寸 mm² 0.5mm² | ||
- COO (Country of Origin):
- DE
H-D 插头和插座插件压接端接。 成形触点和工具
压印成形触点
提供工具
H-D 和 H-DD
已装配的连接器是经测试符合 10A 250V 交流的型号，并包括以下特征：
高密度触点负载在更小的外壳尺寸上提供更大功率和控制连接
提供机械制触点，来实现可靠的互连和适用性。 单独订购触点
HD 触点仅通过高质量的 8 点凹槽压接工具来简单高效地端接
耦合的连接器具有 IP65 的保护等级
插头和插座是可互换的，可通过所有插头建立单独的接地连接 接地到金属体外壳
Note
压接工具 377-1121 以工具箱供货、不带压接模具和定位器
Approvals
SEV, UL, CSA
Warning
连接器不应该在电力负载下耦合和退耦。 通过使用编码选件，可防止并排安装的相同或不同系列的连接器不能正确匹配。
Standards
VDE 0110//72, 0110b, 79, VDE 0627//86
