可享批量折扣
小计（1 件）*
¥22.68
(不含税)
¥25.63
(含税)
有库存
- 83 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 24 | RMB22.68 |
| 25 - 74 | RMB22.00 |
| 75 - 199 | RMB21.55 |
| 200 - 399 | RMB21.09 |
| 400 + | RMB20.13 |
* 参考价格
- RS 库存编号:
- 502-8980
- 制造商零件编号:
- 7820-0000PR
- 制造商:
- 3M
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | 3M | |
| 产品类型 | IDC 连接器 | |
| 触点数目 | 20 | |
| 行数 | 2 | |
| 电流 | 1A | |
| 节距 | 2.54mm | |
| 电压 | 1kV | |
| 安装类型 | 电缆 | |
| 连接器极性 | 公 | |
| 方向 | 直角 | |
| 触点电镀 | 镀金镍 | |
| 最低工作温度 | -55°C | |
| 终端类型 | IDC | |
| 系列 | 78XX | |
| 最高工作温度 | 105°C | |
| 触点类型 | 公 | |
| 标准/认证 | No | |
| 外壳材料 | 聚乙烯对苯二酸盐 | |
| 触点材料 | 铜 | |
| 选择全部 | ||
|---|---|---|
品牌 3M | ||
产品类型 IDC 连接器 | ||
触点数目 20 | ||
行数 2 | ||
电流 1A | ||
节距 2.54mm | ||
电压 1kV | ||
安装类型 电缆 | ||
连接器极性 公 | ||
方向 直角 | ||
触点电镀 镀金镍 | ||
最低工作温度 -55°C | ||
终端类型 IDC | ||
系列 78XX | ||
最高工作温度 105°C | ||
触点类型 公 | ||
标准/认证 No | ||
外壳材料 聚乙烯对苯二酸盐 | ||
触点材料 铜 | ||

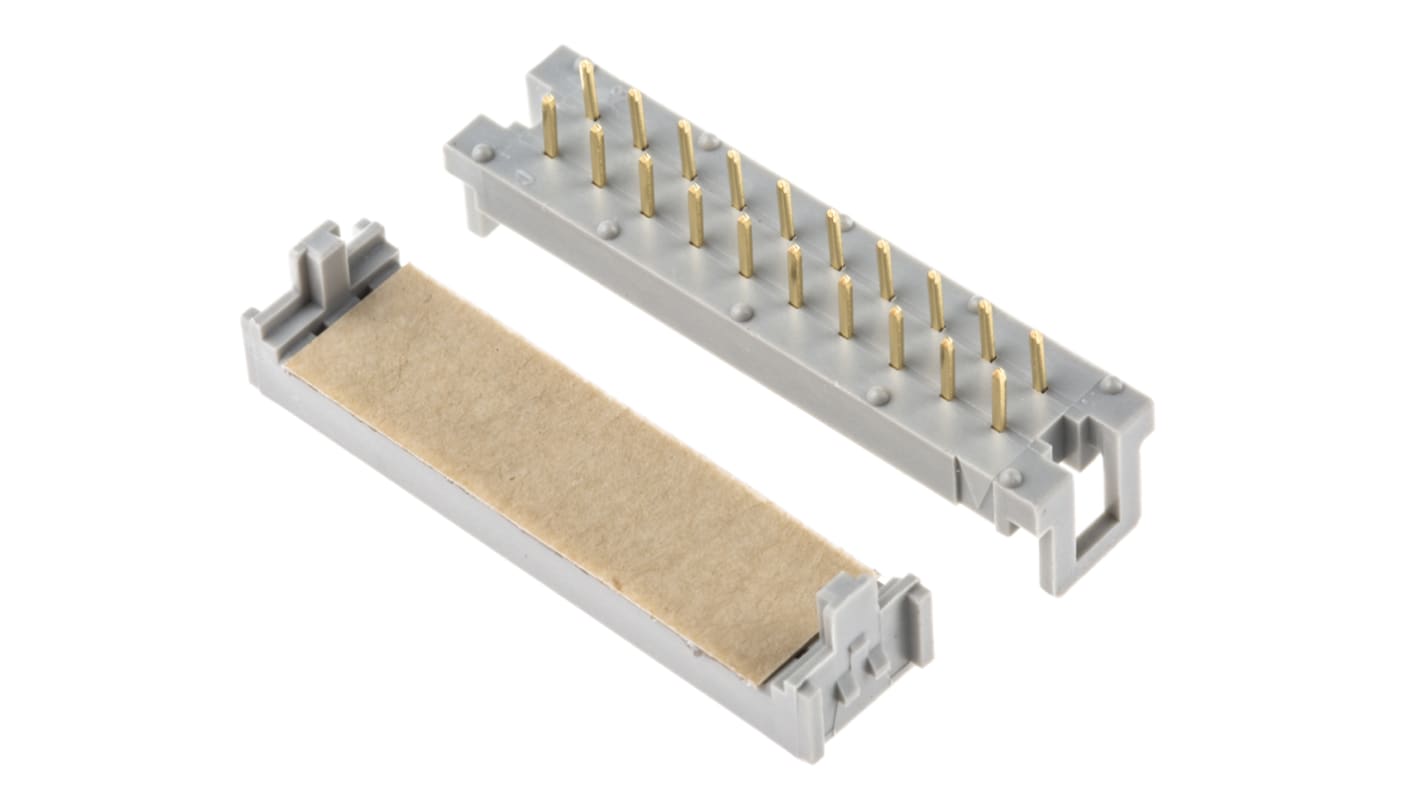

3M 78XX系列IDC连接器,20个触点,直角主体方向 - 7820-000PR
这款 IDC 连接器是电子应用的高度可靠解决方案,采用 20 触点布局和直角设计。它的间距为2.54mm,采用电缆安装,便于有效利用印刷电路板上的空间。它由耐用的PET外壳和铜触点材料制成,可确保在宽温度范围内性能卓越。
特点与优势
• 单连接器端接可降低总体成本
• 薄型设计可优化紧凑型应用中的空间
• 兼容标准 .100” x .100” 接头布局
• 镀金镀镍,可增强导电性和可靠性
• 可在 -55°C 至 +105°C 温度范围内高效运行
• 符合RoHS标准,符合环保法规
应用
• 用于自动化系统中的电路板互连
• 特别适用于要求最小的板面积使用
• 用于工业电子产品,确保稳健连接
• 适用于电气设备的高温环境
这款连接器适合哪种类型的布线?
它可容纳 26 AWG 绞合电线或 28 和 30 AWG 实心电线或绞合电线,提供安装灵活性。
哪些方面有助于其在不同温度条件下的耐用性?
该设计具有-55°C至+105°C的额定温度范围,确保在极端条件下性能可靠,适用于各种应用。
镀金如何提升性能?
镀金镀镍具有出色的耐腐蚀性和低接触电阻,可提高连接的整体可靠性和使用寿命。
使用直角配置有何影响?
直角设计有助于减少印刷电路板上的空间需求,可更轻松地集成到紧凑的电子设计中,同时保持高效连接。
