可享批量折扣
小计（1 包，共 5 件）*
RMB26.99
(不含税)
RMB30.50
(含税)
有库存
- 10 件将从其他地点发货
- 另外 35 件在 2026年5月21日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 5 - 20 | RMB5.398 | RMB26.99 |
| 25 + | RMB5.334 | RMB26.67 |
* 参考价格
- RS 库存编号:
- 670-6139
- 制造商零件编号:
- 90327-0318
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 产品类型 | 连接器外壳 | |
| 触点数目 | 18 | |
| 行数 | 2 | |
| 电流 | 1.2A | |
| 节距 | 1.27mm | |
| 覆盖/无覆盖 | 无罩 | |
| 连接器极性 | 母插 | |
| 电压 | 250V 交流 | |
| 安装类型 | 电缆 | |
| 方向 | 直角 | |
| 触点电镀 | 镍镀锡 | |
| 系列 | 90327 | |
| 终端类型 | IDT | |
| 最低工作温度 | -40°C | |
| 触点类型 | 母插 | |
| 最高工作温度 | 105°C | |
| 标准/认证 | No | |
| 外壳材料 | 聚乙烯对苯二酸盐 | |
| 触点材料 | 磷铜 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
产品类型 连接器外壳 | ||
触点数目 18 | ||
行数 2 | ||
电流 1.2A | ||
节距 1.27mm | ||
覆盖/无覆盖 无罩 | ||
连接器极性 母插 | ||
电压 250V 交流 | ||
安装类型 电缆 | ||
方向 直角 | ||
触点电镀 镍镀锡 | ||
系列 90327 | ||
终端类型 IDT | ||
最低工作温度 -40°C | ||
触点类型 母插 | ||
最高工作温度 105°C | ||
标准/认证 No | ||
外壳材料 聚乙烯对苯二酸盐 | ||
触点材料 磷铜 | ||

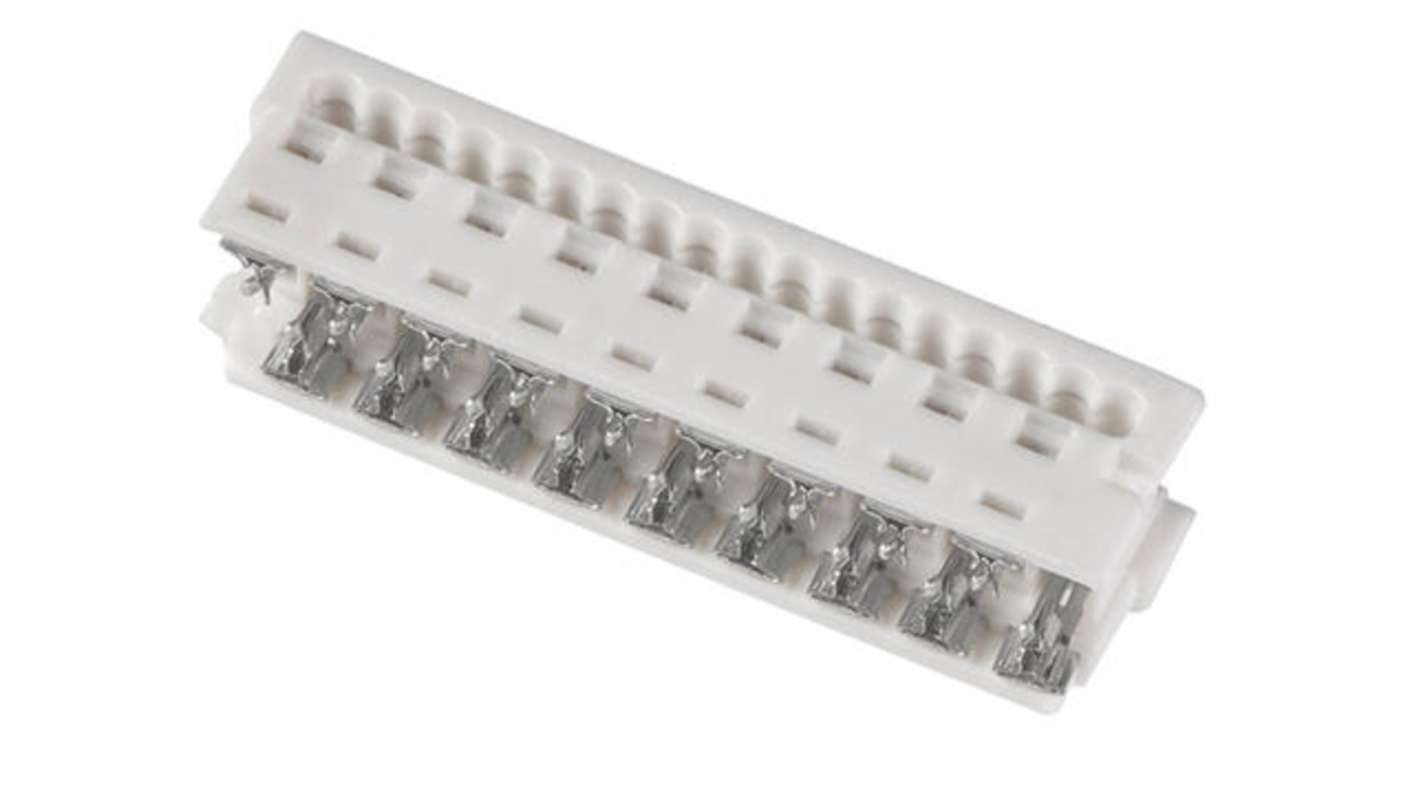

Molex Picoflex系列连接器外壳,18个触点,母头 - 90327-0318
这款连接器外壳是各种电子应用的重要组件,专为扁平电缆系统而设计。该外壳提供 18 条排列为两排的电路,适用于紧凑布局。它由聚酯纤维制成,采用直角设计,可在空间有限的环境中提供高效布线。
特点与优势
• 适用于电缆安装应用,可简化安装过程
• 1.27mm 间距确保与各种连接器兼容
• 母头设计为进线电缆提供牢固连接
• 支持IDT端接方法,可实现可靠的电气连接
• 可在-40°C至+105°C的温度范围内高效运行
• 镀锡触点增强了耐用性和耐腐蚀性
应用
• 与薄型垂直连接器配合使用,用于紧凑型组件
• 适用于空间有限的自动化系统
• 应用于需要稳固连接的精密电子设备
• 适用于在不同条件下要求可靠性能的电气系统
哪些类型的电缆可与此外壳配合使用?
此外壳可容纳最大电线尺寸为 AWG 26 或 28 的带状电缆,从而实现多功能连接。
这款外壳是如何实现端接的?
它采用IDT端接方法,便于轻松高效地安装,确保组件之间牢固互连。
这款连接器外壳可承受哪些环境条件?
这款连接器可在-40°C至+105°C的温度范围内有效运行,适用于各种环境。
这款外壳是否与Picoflex系列现有连接器兼容?
是,它可与Picoflex系列的各种连接器完美配接,确保与现有系统无缝集成。
IDT 外壳
单件式 UL94V-0 外壳,用于精确定位 IDC 电缆
4点触点确保可靠性
有关工具,请参见库存编号 542-8093
1.27mm 线对板 IDT - Molex Picoflex PF-50 系列
Molex 的 Picoflex 系列是一系列可靠的线对板连接器，为设计人员在标准离散型电线和扁平柔性连接器不适用的高密度应用中提供更多选择。Picoflex IDT连接器特别适用于汽车和消费电子产品行业。
与传统间距相比，节省 50% 的空间
提供预端接电缆组件
薄型（配接高度仅 6.4mm）
出色的极化功能和一体式应力消除
高抗振动/抗冲击性
Approvals
UL (E29179)；CSA (LR19980-181)
