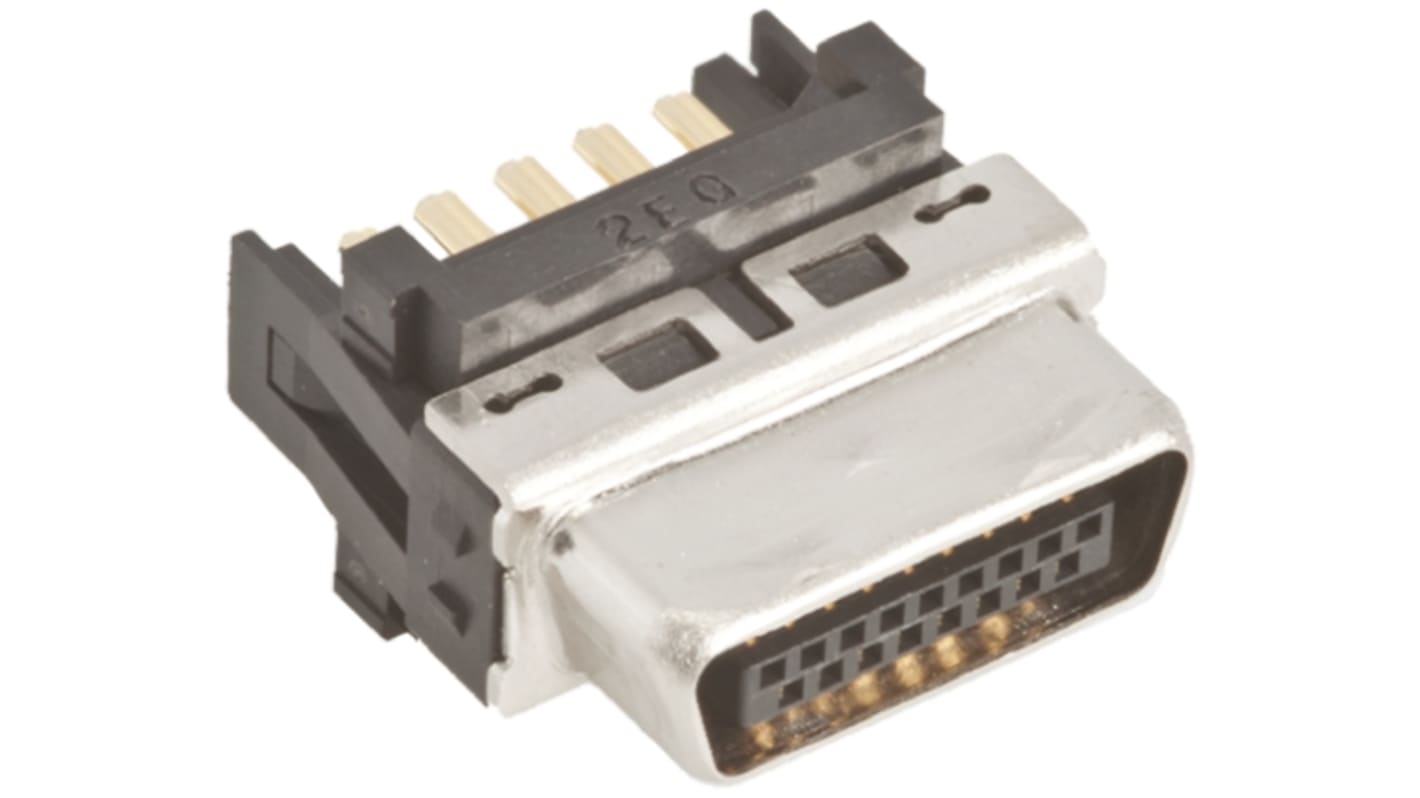

Hirose IDC连接器, 公插, 17p, 1.0mm间距, 2排, THT安装, 焊接端接, 直向, DH系列
- RS 库存编号:
- 764-4565
- 制造商零件编号:
- DH40-17S
- 制造商:
- Hirose
可享批量折扣
小计（1 件）*
¥79.47
(不含税)
¥89.80
(含税)
有库存
- 另外 45 件在 2025年12月22日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 14 | RMB79.47 |
| 15 - 49 | RMB77.09 |
| 50 - 99 | RMB74.71 |
| 100 - 249 | RMB73.43 |
| 250 + | RMB71.14 |
* 参考价格
- RS 库存编号:
- 764-4565
- 制造商零件编号:
- DH40-17S
- 制造商:
- Hirose
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Hirose | |
| 触点数目 | 17 | |
| 行数 | 2 | |
| 性别 | 公插 | |
| 节距 | 1.0mm | |
| 安装类型 | THT | |
| 主体定位 | 直向 | |
| 端接方法 | 焊接 | |
| 额定电流 | 500mA | |
| 触点电镀 | 金 | |
| 系列 | DH | |
| 最低工作温度 | -25.0°C | |
| 最高工作温度 | 85.0°C | |
| 额定电压 | 125.0 v 交流 | |
| 外壳材料 | PA 树脂 | |
| 触点材料 | 铜 | |
| 选择全部 | ||
|---|---|---|
品牌 Hirose | ||
触点数目 17 | ||
行数 2 | ||
性别 公插 | ||
节距 1.0mm | ||
安装类型 THT | ||
主体定位 直向 | ||
端接方法 焊接 | ||
额定电流 500mA | ||
触点电镀 金 | ||
系列 DH | ||
最低工作温度 -25.0°C | ||
最高工作温度 85.0°C | ||
额定电压 125.0 v 交流 | ||
外壳材料 PA 树脂 | ||
触点材料 铜 | ||
- COO (Country of Origin):
- JP
DH 系列插头单元
这些 Hirose DH 系列连接器是用于高速传输的阻抗控制接口插头连接器，这些接口连接器带焊接触点，且设计紧凑，具有 1mm 触点接合节距。
特点和优势
• 额定电流：0.5A
• 额定电压：125 V 交流
• 工作温度范围：-25 至 +85°C
• 1000 次操作循环
• 额定电压：125 V 交流
• 工作温度范围：-25 至 +85°C
• 1000 次操作循环
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
Hirose DH 系列屏蔽式高速接口
DH 系列是用于高速传输的阻抗控制接口连接器。 它具有 1mm 的触点接合节距。 此产品与 0.5mm 安装节距相耦合后，与传统的半节距接口连接器相比，更为紧凑、纤薄且密度更高。 根据电缆的不同，DH 系列适用的速度可达 2.5Gb/s。 应用包括企业网络、工业、电信和数据通信。
• 较小节距尺寸可使配接面面积减少 50%
• 坚固的 D 形接口设计可承受扭力
• 插座的通孔型金属固定件有助于固定到印刷电路板
• 独特的触点排列，用于 IDC 端接
• 极佳 EMI 防护屏蔽
• 坚固的 D 形接口设计可承受扭力
• 插座的通孔型金属固定件有助于固定到印刷电路板
• 独特的触点排列，用于 IDC 端接
• 极佳 EMI 防护屏蔽
