Infineon N沟道IGBT模块, 35针, Ic 150 A, VCEO 1.2 kV, EconoPACK 3

查看所有IGBT
可享批量折扣
查看批量定价选项

小计（1 件）*

RMB802.45

(不含税)

RMB906.77

(含税)

Add to Basket
选择或输入数量
暂时缺货
  • 在 2027年4月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位
每单位
1 - 2RMB802.45
3 - 4RMB778.38
5 +RMB762.81

* 参考价格

包装方式：
RS 库存编号:
110-7108
制造商零件编号:
FS150R12KT4BOSA1
制造商:
Infineon
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Infineon

产品类型

IGBT模块

最大连续集电极电流 Ic

150A

最大集电极-发射极电压 Vceo

1.2kV

最大功耗 Pd

750W

包装类型

EconoPACK 3

安装类型

夹子

槽架类型

N

引脚数目

35

最大栅极发射极电压 VGEO

20 V

最低工作温度

-40°C

最大集电极-发射极饱和电压 VceSAT

2.1V

最高工作温度

150°C

长度

122mm

高度

17mm

标准/认证

No

宽度

62mm

汽车标准

否

不适用

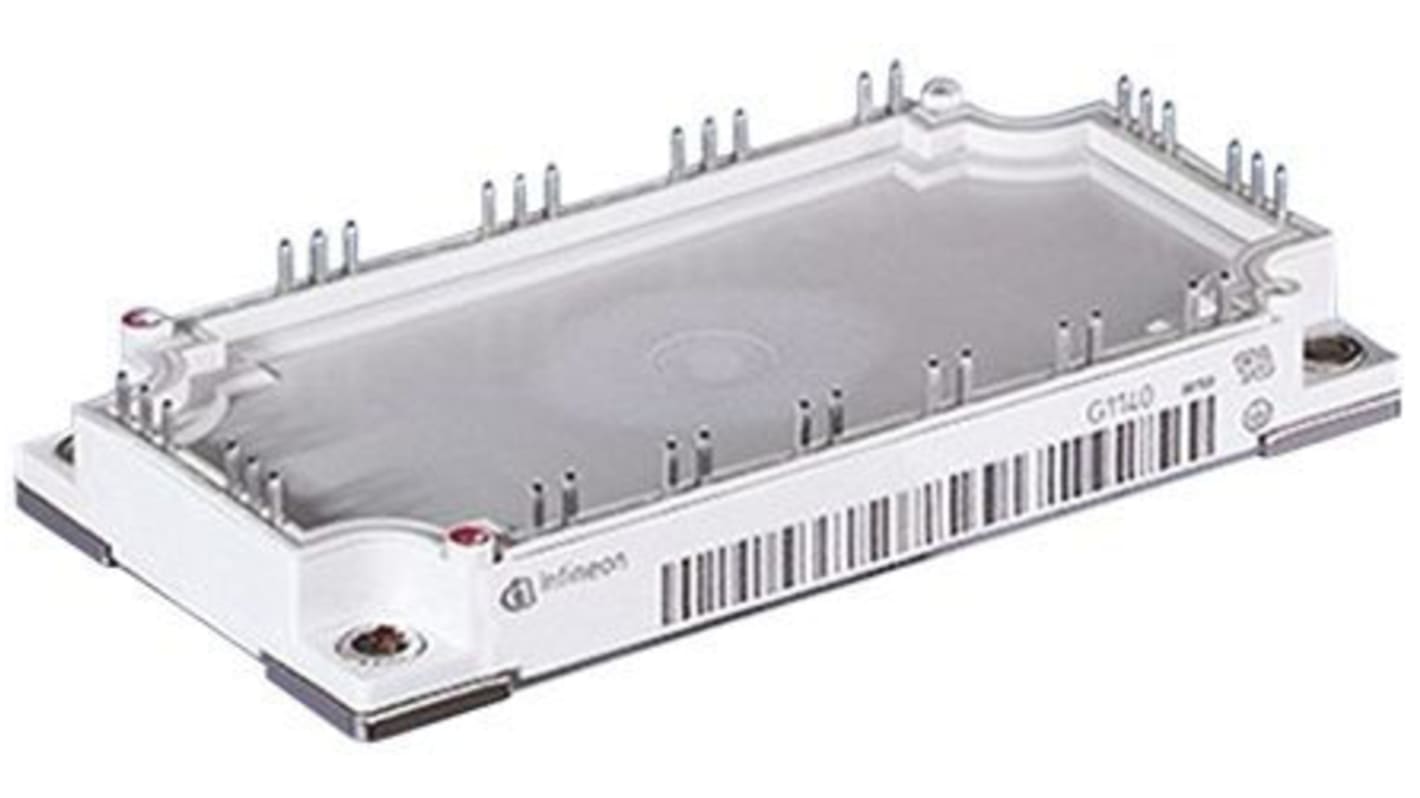

Infineon IGBT 模块，1200V 最大集电极/发射极电压，150A 最大连续集电极电流 - FS150R12KT4BOSA1


该 IGBT 模块是一款功率半导体设备，设计用于在工业电力电子系统中切换和控制高电压、高电流电路。它可在宽温度范围内运行，适用于苛刻环境，并采用紧凑型夹式安装封装，可与标准电源组件集成。

特性和优点：


• 1200V 额定值可实现高压开关功能
• 150A 连续电流支持大量负载处理
• 2.1V Vce(sat) 可降低传导损耗
• 750W 功耗，支持持续的功率吞吐量
• 35 引脚提供多种电气互连
• 20V 栅极-发射极容差支持强大的栅极驱动范围

应用


• 适用于牵引和电机驱动变频器级
• 适用于工业转换器和电源
• 与可再生系统中的三相变频器配合使用
• 可用于感应加热电源模块
• 适用于中压工业驱动器

安装时需要考虑哪些安装注意事项？


它采用夹式安装方式，可确保牢固的机械接触，并可直接集成到现有散热器组件中。

该设备在高温环境下的性能如何？


它可在高达 150 °C 的结温下运行，在高温工作周期中保持开关能力。

在驱动设计过程中，必须遵守哪些栅极电压限制？


栅极-发射极电压不得超过 20V，以避免栅极设备应力，同时实现正确的开关控制。

该模块对低温部署的耐受性如何？


它可在低至 -40 °C 的温度下工作，支持在冷启动条件下使用，而不会影响基本开关性能。
