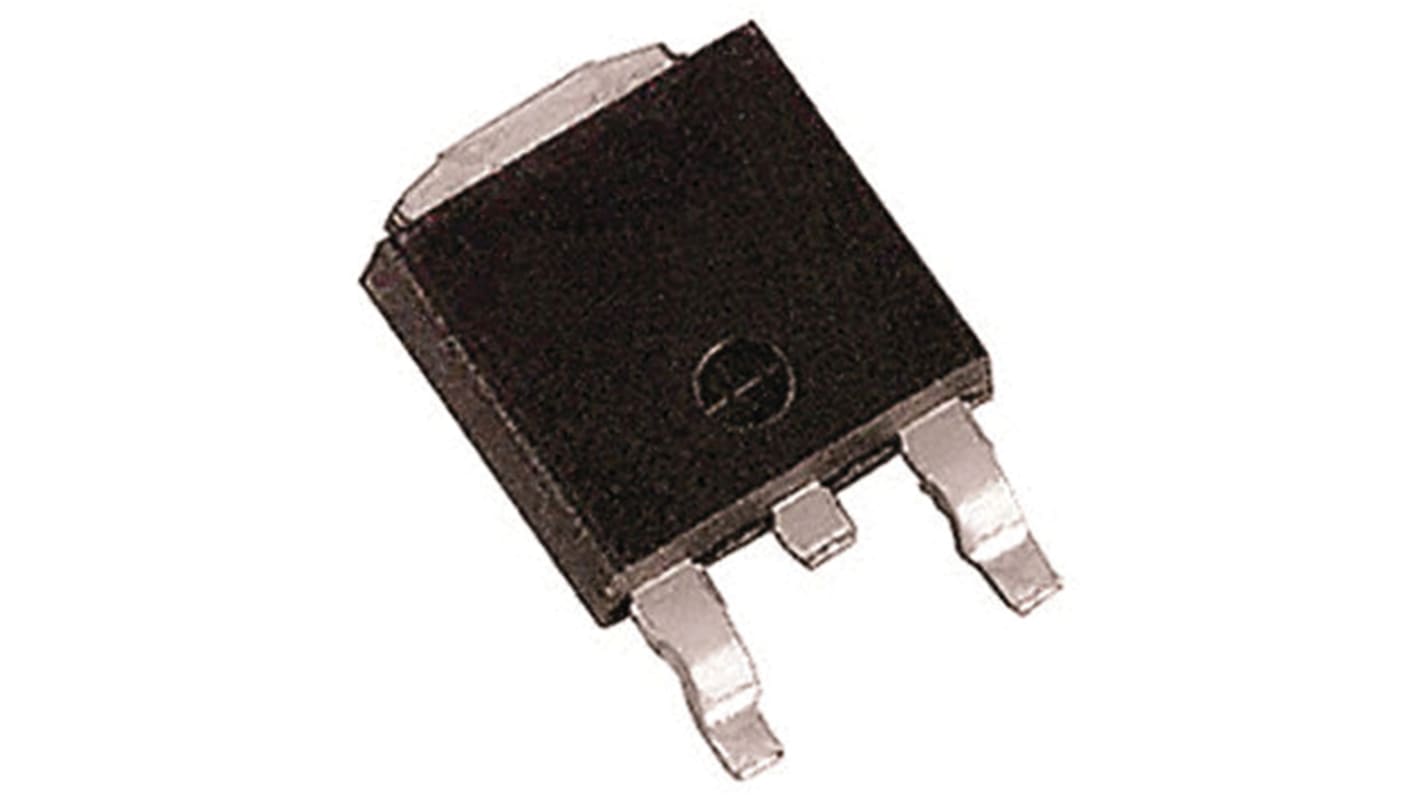

STMicroelectronics N型沟道, STGD20N45LZAG IGBT, Ic 25 A, VCEO 450 V, 3引脚, TO-252, 表面安装, 8.4 μs
- RS 库存编号:
- 164-7025
- 制造商零件编号:
- STGD20N45LZAG
- 制造商:
- STMicroelectronics
小计（1 包，共 5 件）*
¥66.44
(不含税)
¥75.075
(含税)
暂时缺货
- 在 2026年8月12日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 5 + | RMB13.288 | RMB66.44 |
* 参考价格
- RS 库存编号:
- 164-7025
- 制造商零件编号:
- STGD20N45LZAG
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 产品类型 | IGBT | |
| 最大连续集电极电流 Ic | 25A | |
| 最大集电极-发射极电压 Vceo | 450V | |
| 最大功耗 Pd | 150W | |
| 包装类型 | TO-252 | |
| 安装类型 | 表面 | |
| 槽架类型 | N型 | |
| 引脚数目 | 3 | |
| 开关速度 | 8.4μs | |
| 最大集电极-发射极饱和电压 VceSAT | 1.55V | |
| 最大栅极发射极电压 VGEO | 16 V | |
| 最低工作温度 | -55°C | |
| 最高工作温度 | 175°C | |
| 标准/认证 | AEC-Q101 | |
| 系列 | Automotive Grade | |
| 长度 | 6.6mm | |
| 高度 | 2.4mm | |
| 额定能量 | 300mJ | |
| 汽车标准 | AEC-Q101 | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
产品类型 IGBT | ||
最大连续集电极电流 Ic 25A | ||
最大集电极-发射极电压 Vceo 450V | ||
最大功耗 Pd 150W | ||
包装类型 TO-252 | ||
安装类型 表面 | ||
槽架类型 N型 | ||
引脚数目 3 | ||
开关速度 8.4μs | ||
最大集电极-发射极饱和电压 VceSAT 1.55V | ||
最大栅极发射极电压 VGEO 16 V | ||
最低工作温度 -55°C | ||
最高工作温度 175°C | ||
标准/认证 AEC-Q101 | ||
系列 Automotive Grade | ||
长度 6.6mm | ||
高度 2.4mm | ||
额定能量 300mJ | ||
汽车标准 AEC-Q101 | ||
此应用特定的 IGBT 采用最先进的 PowerMESH™ 技术，该技术专为在恶劣的汽车点火开关系统环境下驱动线圈而优化。这些设备在宽工作温度范围内显示出极低的通态电压和极高的 SCIS 能量。此外，ESD 保护逻辑电平栅极输入和集成栅极电阻器意味着无需外部保护电路。
TJ = 25 °C 时 SCIS 能量为 300 mJ
SCIS 中的部件经过 100% 测试
ESD 栅极发射器保护
栅极控制器高电压钳位
逻辑电平栅极驱动
极低饱和电压
高脉冲电流容量
栅极和栅极发射器电阻器
