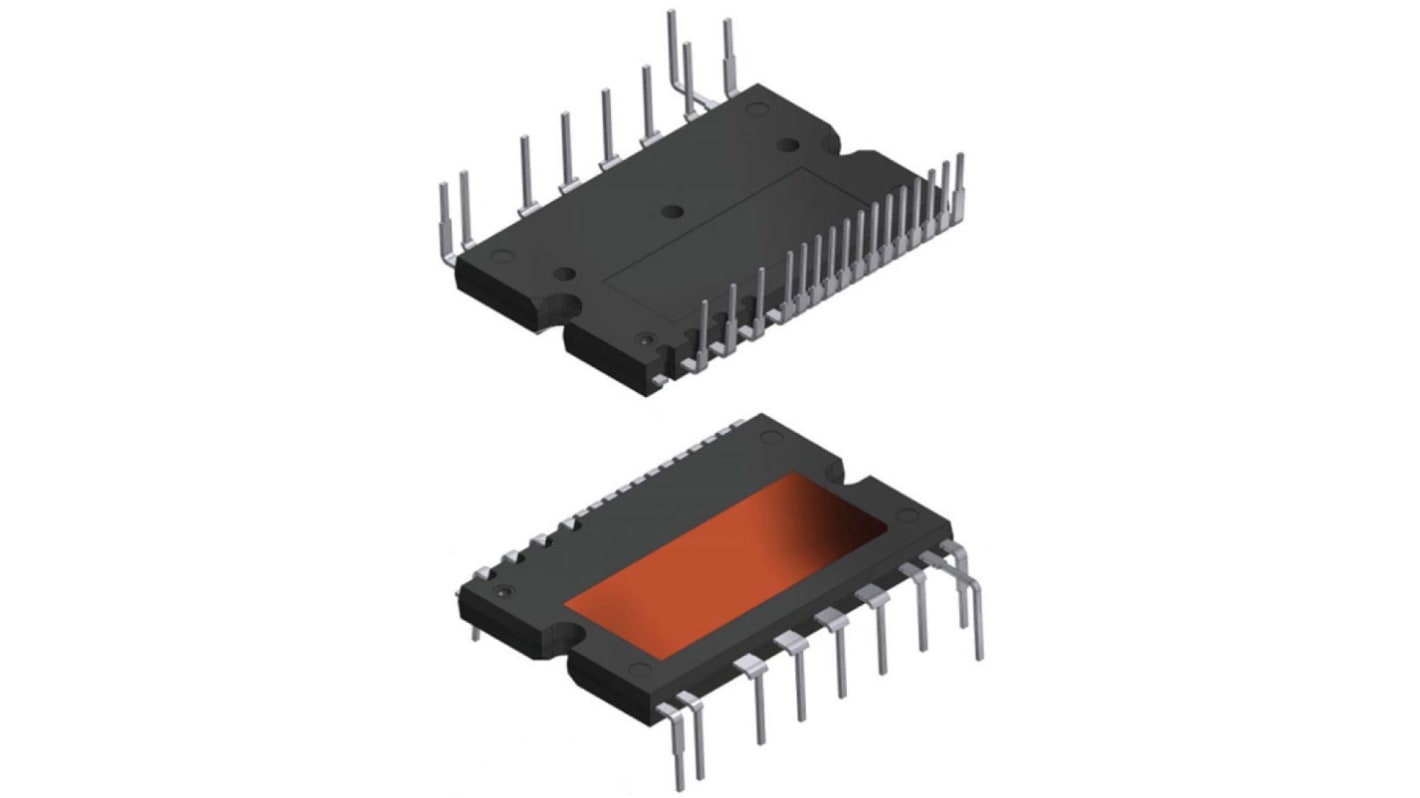

STMicroelectronics N沟道智能功率模块3 相晶体管, Ic 20 A, VCEO 600 V, 26针, SDIP2B, 通孔安装
- RS 库存编号:
- 917-3380P
- 制造商零件编号:
- STGIB15CH60TS-L
- 制造商:
- STMicroelectronics
小计 1 件 (按连续条带形式提供)*
¥136.53
(不含税)
¥154.28
(含税)
有库存
- 4 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB136.53 |
* 参考价格
- RS 库存编号:
- 917-3380P
- 制造商零件编号:
- STGIB15CH60TS-L
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 最大连续集电极电流 | 20 A | |
| 最大集电极-发射极电压 | 600 V | |
| 最大功率耗散 | 81 W | |
| 封装类型 | SDIP2B | |
| 配置 | 阵列 | |
| 安装类型 | 通孔 | |
| 通道类型 | N | |
| 引脚数目 | 26 | |
| 晶体管配置 | 3 相 | |
| 尺寸 | 38 x 24 x 3.5mm | |
| 最高工作温度 | +125 °C | |
| 最低工作温度 | -40 °C | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
最大连续集电极电流 20 A | ||
最大集电极-发射极电压 600 V | ||
最大功率耗散 81 W | ||
封装类型 SDIP2B | ||
配置 阵列 | ||
安装类型 通孔 | ||
通道类型 N | ||
引脚数目 26 | ||
晶体管配置 3 相 | ||
尺寸 38 x 24 x 3.5mm | ||
最高工作温度 +125 °C | ||
最低工作温度 -40 °C | ||
- COO (Country of Origin):
- CN
SLLIMM™ 智能电源模块，STMicroelectronics
通过引入第二个 SLLIMM 智能电源模块系列，STMicroelectronics 扩展了 IGBT 智能电源模块的功能。 由于具有最佳传导和转换能量平衡，结合了出色的坚固性和 EMI 行为，它们可提高电动机驱动器应用的效率，使其工作高达 20 kHz。 它们提供完全模制或基于 DBC 的封装，具有较高的电极电流。
小型低损耗智能模制模块 (SLLIMM™) 可提高家用电器电动机驱动器的效率。 智能电源模块 (IPMS) 可在低电压微控制器和电源供电电动机之间提供直接连接。
小型低损耗智能模制模块 (SLLIMM™) 可提高家用电器电动机驱动器的效率。 智能电源模块 (IPMS) 可在低电压微控制器和电源供电电动机之间提供直接连接。
三相 IGBT 反相器桥接，包括用于栅极驱动的控制 IC 和续流二极管
175°C 最大工作接点温度
600V，额定值从 8A 到 35A 直流（25°C 时）
低 VCE(sat)
具有市场上最低的 Rth 值，用于 DBC 封装型号
隔离额定值为 1500 Vrms/min
经优化的驱动器和硅，提供低 EMI
单独的开路发射器输出
3.3V、5V、15V CMOS/TTL 输入
欠压锁定
内部限幅二极管
联锁功能
智能关闭功能
比较器，用于防止过热和过电流故障
175°C 最大工作接点温度
600V，额定值从 8A 到 35A 直流（25°C 时）
低 VCE(sat)
具有市场上最低的 Rth 值，用于 DBC 封装型号
隔离额定值为 1500 Vrms/min
经优化的驱动器和硅，提供低 EMI
单独的开路发射器输出
3.3V、5V、15V CMOS/TTL 输入
欠压锁定
内部限幅二极管
联锁功能
智能关闭功能
比较器，用于防止过热和过电流故障
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
