SICK M23 圆形连接器 插座, 12芯, 电缆安装, 母插芯, 160 V, IP66, IP40, DOS-2312系列
- RS 库存编号:
- 492-9214
- Distrelec 货号:
- 302-65-607
- 制造商零件编号:
- DOS-2312-G / 6027538
- 制造商:
- SICK
小计（1 件）*
¥192.15
(不含税)
¥217.13
(含税)
有库存
- 55 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB192.15 |
* 参考价格
- RS 库存编号:
- 492-9214
- Distrelec 货号:
- 302-65-607
- 制造商零件编号:
- DOS-2312-G / 6027538
- 制造商:
- SICK
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | SICK | |
| 产品类型 | 圆形连接器 | |
| 触点数目 | 12 | |
| 安装类型 | 电缆 | |
| 连接器尺寸 | M23 | |
| 电流 | 7A | |
| 插头/插座 | 插座 | |
| 触点类型 | 母插 | |
| IP 防护等级 | IP66, IP67 | |
| 方向 | 直向 | |
| 系列 | DOS-2312 | |
| 终端类型 | 焊接 | |
| 最低工作温度 | -20°C | |
| 外壳尺寸 | 26 mm | |
| 外壳材料 | 镀锌 | |
| 最高工作温度 | 130°C | |
| 标准/认证 | No | |
| 触点电镀 | 镍 | |
| 触点材料 | 镀锌 | |
| 选择全部 | ||
|---|---|---|
品牌 SICK | ||
产品类型 圆形连接器 | ||
触点数目 12 | ||
安装类型 电缆 | ||
连接器尺寸 M23 | ||
电流 7A | ||
插头/插座 插座 | ||
触点类型 母插 | ||
IP 防护等级 IP66, IP67 | ||
方向 直向 | ||
系列 DOS-2312 | ||
终端类型 焊接 | ||
最低工作温度 -20°C | ||
外壳尺寸 26 mm | ||
外壳材料 镀锌 | ||
最高工作温度 130°C | ||
标准/认证 No | ||
触点电镀 镍 | ||
触点材料 镀锌 | ||
豁免
- COO (Country of Origin):
- DE

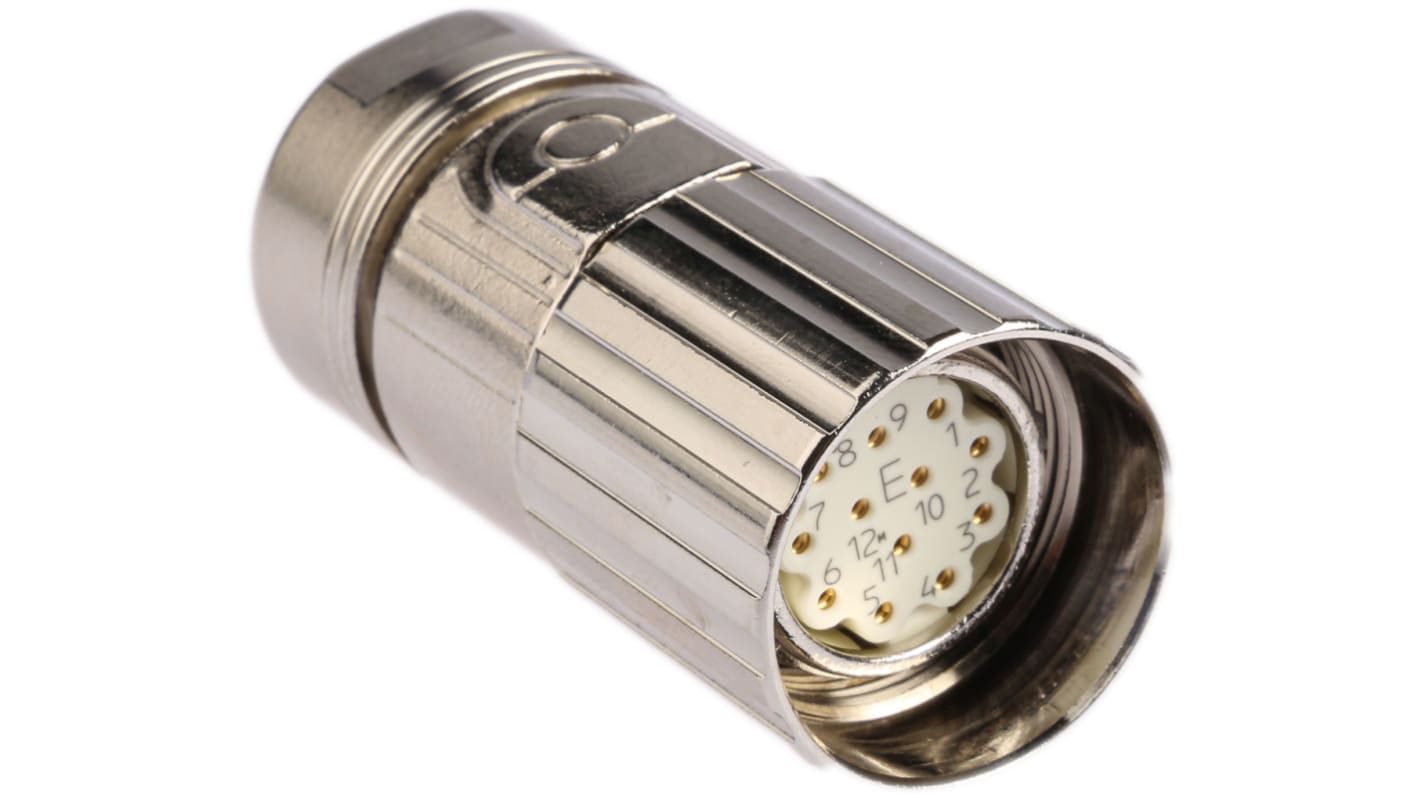

SICK DOS-2312系列圆形连接器,12个触点极规格,7A电流 - DOS-2312-G / 6027538
这款圆形连接器是一款直式电缆安装 M23 插座,专为工业自动化和信号传输环境而设计。它为需要稳健电气性能和环境保护的 12 触点连接提供可现场连接的屏蔽接口。该连接器适用于机械和系统中的控制、反馈和编码器电缆组件。
特点与优势
• 12个触点,带焊接端接,确保信号完整性
• 额定电流高达7A,支持中等功率和信号电流
• 基准电压限制为 160 V,适用于常见工业信号
• 外壳防护等级达到IP66/IP67,适用于防洗涤和防尘环境
• 额定电流高达7A,支持中等功率和信号电流
• 基准电压限制为 160 V,适用于常见工业信号
• 外壳防护等级达到IP66/IP67,适用于防洗涤和防尘环境
应用领域
• 适用于驱动系统中的 HIPERFACE® 和 SSI 编码器布线
• 非常适合反馈回路中的增量编码器信号连接
• 用于电机和伺服组件上的屏蔽 M23 接口
• 可用于控制面板传感器网络的现场布线
• 与直径为 5.5 mm–10.5 mm 的工业电缆配合使用,可进行现场端接
• 非常适合反馈回路中的增量编码器信号连接
• 用于电机和伺服组件上的屏蔽 M23 接口
• 可用于控制面板传感器网络的现场布线
• 与直径为 5.5 mm–10.5 mm 的工业电缆配合使用,可进行现场端接
连接器在安装过程中如何将其固定到电缆组件上?
它使用快速螺钉锁定插头机制与现场可连接的焊接端接,以形成机械稳定的电缆安装。
它为噪声敏感信号提供哪些屏蔽特性?
外壳和锁紧螺母由镀镍锌制成,采用集成式屏蔽设计,可减少对配对信号线路的电磁干扰。
哪些电缆直径兼容可靠的应力消除?
用于正确夹紧和密封的允许电缆直径范围为 5.5 mm–10.5 mm。
在连续运行过程中,它能承受哪些极端温度?
该连接器设计用于在 -20°C 至 +130°C 之间连续工作。
