Intelligent LED Solutions, ILH-IW04-94SL-SC211-WIR200. 表面安装 红外线 LED 阵列, 940 nm波长, 4个LED, 45 °半强, 印刷电路板封装, 2针, 圆盖透镜,
- RS 库存编号:
- 877-6994
- Distrelec 货号:
- 301-81-091
- 制造商零件编号:
- ILH-IW04-94SL-SC211-WIR200.
- 制造商:
- Intelligent LED Solutions
可享批量折扣
小计（1 件）*
¥289.47
(不含税)
¥327.10
(含税)
暂时缺货
- 3 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 4 | RMB289.47 |
| 5 - 9 | RMB284.65 |
| 10 + | RMB277.87 |
* 参考价格
- RS 库存编号:
- 877-6994
- Distrelec 货号:
- 301-81-091
- 制造商零件编号:
- ILH-IW04-94SL-SC211-WIR200.
- 制造商:
- Intelligent LED Solutions
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Intelligent LED Solutions | |
| 峰值波长 | 940nm | |
| 产品类型 | 红外线 LED 阵列 | |
| 包装类型 | 印刷电路板 | |
| 辐射通量 | 4120mW | |
| 辐射强度 | 860mW/sr | |
| 安装类型 | 表面安装 | |
| 半强度角 | 45° | |
| LED 数目 | 4 | |
| 针数目 | 2 | |
| 透镜形状 | 圆盖 | |
| 系列 | ILH-IW04-xxxx-SC211-xx | |
| LED 材料 | 聚硅酮 | |
| 标准/认证 | CE: EC 61374-2-13, IEC/EN 62384, ENEC: 61374-2-13, IEC 61547, EN 55015, IEC 61000-3-2, IEC 62471:2006 | |
| 最大电源电压 | 14V | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Intelligent LED Solutions | ||
峰值波长 940nm | ||
产品类型 红外线 LED 阵列 | ||
包装类型 印刷电路板 | ||
辐射通量 4120mW | ||
辐射强度 860mW/sr | ||
安装类型 表面安装 | ||
半强度角 45° | ||
LED 数目 4 | ||
针数目 2 | ||
透镜形状 圆盖 | ||
系列 ILH-IW04-xxxx-SC211-xx | ||
LED 材料 聚硅酮 | ||
标准/认证 CE: EC 61374-2-13, IEC/EN 62384, ENEC: 61374-2-13, IEC 61547, EN 55015, IEC 61000-3-2, IEC 62471:2006 | ||
最大电源电压 14V | ||
汽车标准 否 | ||
- COO (Country of Origin):
- GB
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。

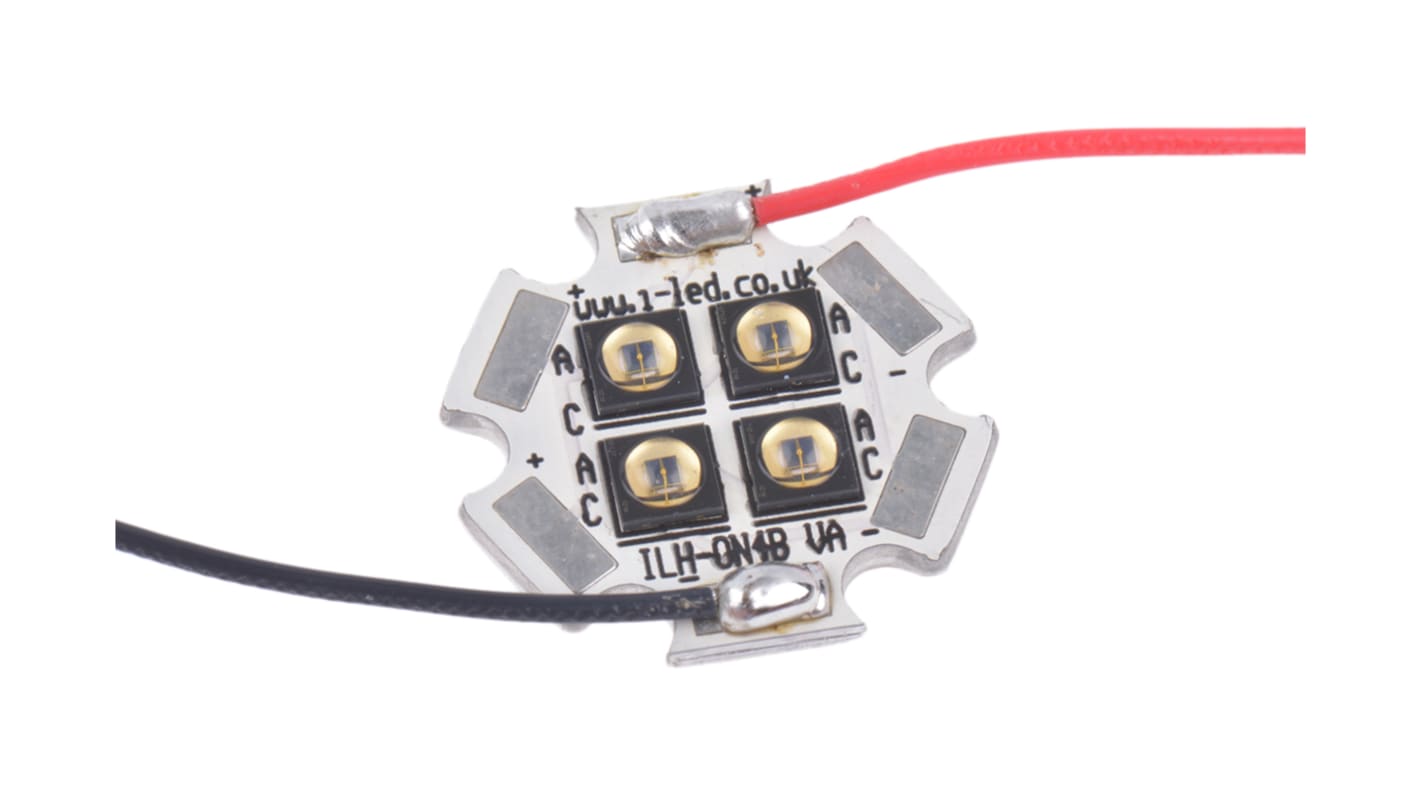

PowerCluster IR LED 阵列 - IR OSLON 黑色，宽型
Intelligent LED Solutions PowerCluster 广角 LED 模块利用 OSRAM 光电红外 Oslon® 黑色系列 LED - 当前可用的最小红外 LED，具有 1W 以上的光学功率。 小型集成透镜封装，允许超强和高度紧凑型排列，具有非常高的功率密度。 这些 LED 光源建造在铝基片上，非常耐用，热量控制极佳；它们标配 200mm 连接电线。 应用包括：监控和安全系统、相机的红外照明、机器视觉、夜视照明和驾驶员辅助系统。
OSLON® 4 红外 PowerCluster 包含四个红外 OSLON 黑色系列 LED
OSLON® 9 红外 PowerCluster 包含九个红外 OSLON 黑色系列 LED
OSLON® 16 红外 PowerCluster 包含十六个红外 OSLON 黑色系列 LED
集成硅透镜提供 150° 半功率辐射角
长达 100,000 小时工作寿命（原始亮度的 70%）
多个 PowerCluster 模块可链接到一起，以形成更长的链
电流范围 100 至 1000mA，最大 5A 脉冲
安装孔使用 M3 螺钉，易于安装
尺寸（长 x 宽 x 高）：
— PowerCluster 4：20 x 20 x 3.5mm
— PowerCluster 9：25 x 25 x 3.5mm
— PowerCluster 16：30 x 30 x 3.5mm
有关合适的散热片，请参见典型的 780-5893、780-5938 等。
有关合适的电源，请参见 736-2368、780-5798、780-5792 等。
Intelligent LED Solutions (ILS) 红外 LED 阵列
Caution
取决于操作模式，这些设备发出高度集中的不可见红外光线，可对人眼造成伤害。
Warning
PowerStar 和 PowerCluster 红外 LED 模块如果未连接到合适的散热片，在运行中将会过热。 过热可导致故障或不可修补的损坏。 这些红外 LED 模块只能与限制电流电源一起使用。 连接到无电流限制的恒定电压电源可能导致超过指定的最大值的过电流，并造成故障或不可修补的损坏。
