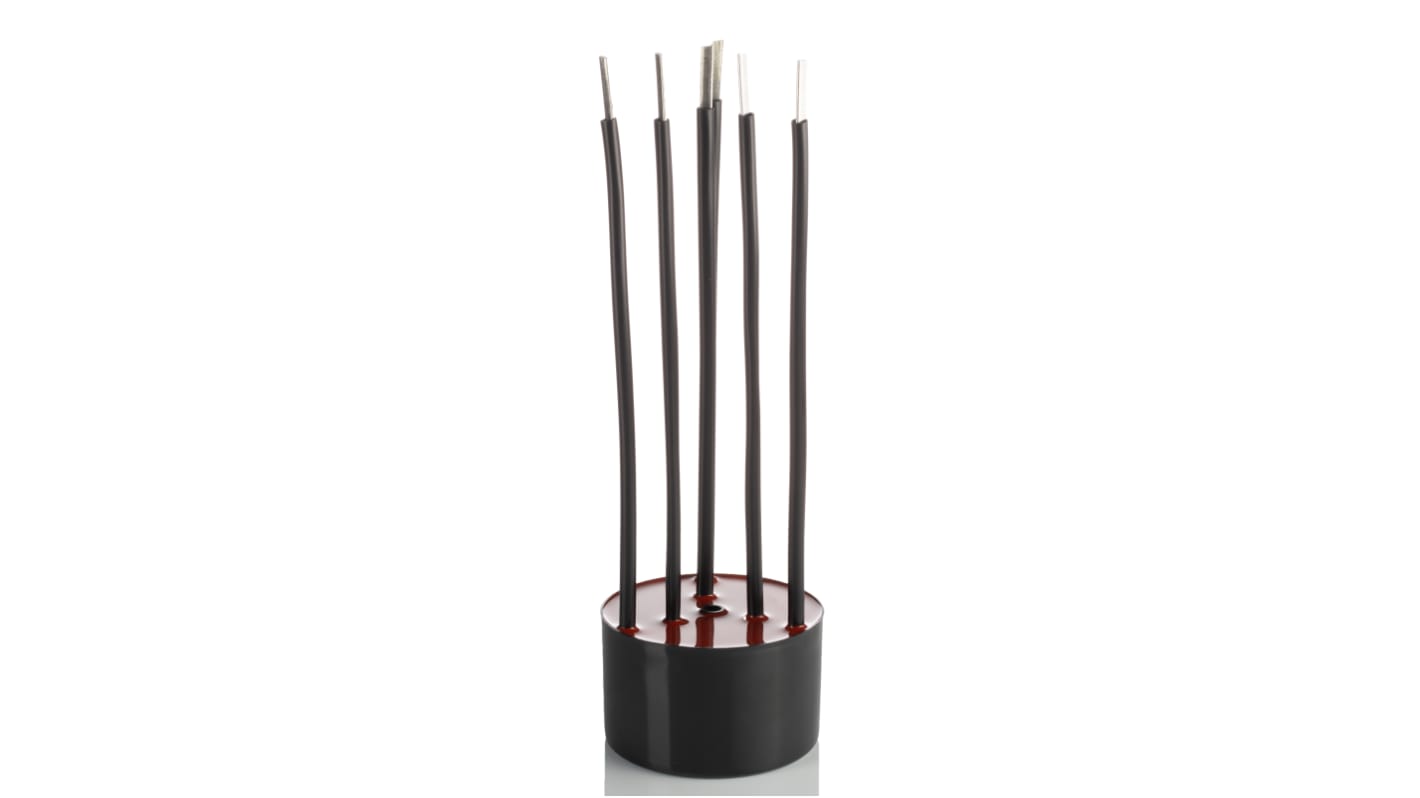

Schaffner 导线 共模扼流, 1.5 mH, 最大36 A, 400 Hz最大自谐振频率, Φ80 mm, Φ1.5 mm, 3.65 mΩ Rdc, RD系列
- RS 库存编号:
- 219-3126
- 制造商零件编号:
- RD8137-36-1M5
- 制造商:
- Schaffner
可享批量折扣
小计（1 件）*
¥471.11
(不含税)
¥532.35
(含税)
有库存
- 47 件将从其他地点发货
- 另外 48 件在 2026年2月20日 发货
- 另外 32 件在 2026年3月30日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 5 | RMB471.11 |
| 6 - 11 | RMB460.74 |
| 12 + | RMB450.82 |
* 参考价格
- RS 库存编号:
- 219-3126
- 制造商零件编号:
- RD8137-36-1M5
- 制造商:
- Schaffner
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Schaffner | |
| 电感值 | 1.5 mH | |
| 产品类型 | 共模扼流 | |
| 最大直流电流 | 36A | |
| 安装类型 | 导线 | |
| 最大直流电阻值 | 3.65mΩ | |
| 包装 | 散装 | |
| 汽车标准 | 否 | |
| 直径 | 80 mm | |
| 引线直径 | 1.5mm | |
| 高度 | 50mm | |
| 最低工作温度 | -25°C | |
| 最大自谐振频率 | 400Hz | |
| 最高工作温度 | 110°C | |
| 最大电压 | 600V 交流 | |
| 电感容差 | -30 to 50 % | |
| 端接 | 电线 | |
| 标准/认证 | UL, RoHS | |
| 长度 | 250mm | |
| 深度 | 50mm | |
| 系列 | RD | |
| 选择全部 | ||
|---|---|---|
品牌 Schaffner | ||
电感值 1.5 mH | ||
产品类型 共模扼流 | ||
最大直流电流 36A | ||
安装类型 导线 | ||
最大直流电阻值 3.65mΩ | ||
包装 散装 | ||
汽车标准 否 | ||
直径 80 mm | ||
引线直径 1.5mm | ||
高度 50mm | ||
最低工作温度 -25°C | ||
最大自谐振频率 400Hz | ||
最高工作温度 110°C | ||
最大电压 600V 交流 | ||
电感容差 -30 to 50 % | ||
端接 电线 | ||
标准/认证 UL, RoHS | ||
长度 250mm | ||
深度 50mm | ||
系列 RD | ||
Schaffner RD 系列共模扼流圈
Schaffner 的 RD 系列扼流圈通过与交流电力线输入的相线和中性线串联，可衰减共模或非对称 (P/N ->E)
干扰信号。 由于绕组的泄漏电感，也可衰减对称噪声。
6A 至 64A 电流额定值
双路、三路和四路扼流圈配置
应用
滤波网络
去耦工作
低功率开关模式调节器
