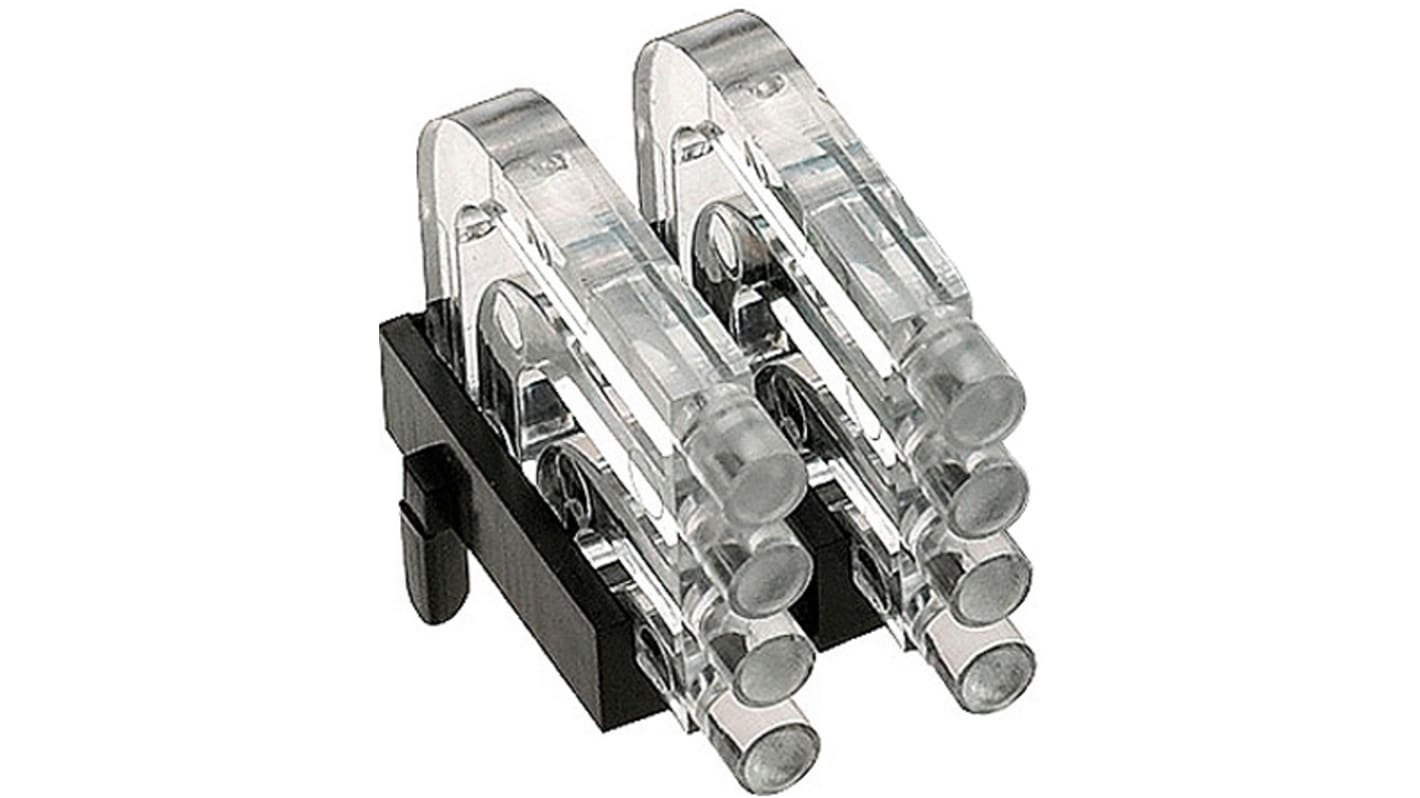

Mentor GmbH 导光柱, 直角, PCB安装, 4排, 2列, 透明圆顶透镜, 9.98 x 14.2 x 15.7mm

MENTOR 的此系列水平光导包含四排灯管。 圆头提供 2 mm 或 3 mm 直径，并与前面板上印刷电路板平行。 此系列四电平光导提供单列或多列，具有多达 40 个头。 这些光导使用光扩散屏幕，可在使用不同颜色组合时防止辐射。
水平光导管经过设计，可与表面安装 (SMD) LED 一起使用，并使用推合式接线片安装到电路板。 灯管投射面位于板上非常接近 LED。

水平光导的特征：
圆头
4 排
1 至 10 列
PC 透明 UL94 灯管
PC 黑色 UL94 屏蔽
环境温度：-40°C 至 +85°C

LED 灯管，MENTOR - 水平

MENTOR 光导设计用于将光从印刷电路板安装 LED 传输到所需的用户接口。 此传输完成后仅有少量或没有损耗，临近元件之间没有光扩散。
此种类多样的光导提供单或多光导选项，具有各种头形和尺寸。 这些选项允许它们提供用于各种应用的解决方案。 它们还提供简单安装和高 ESD 保护。
