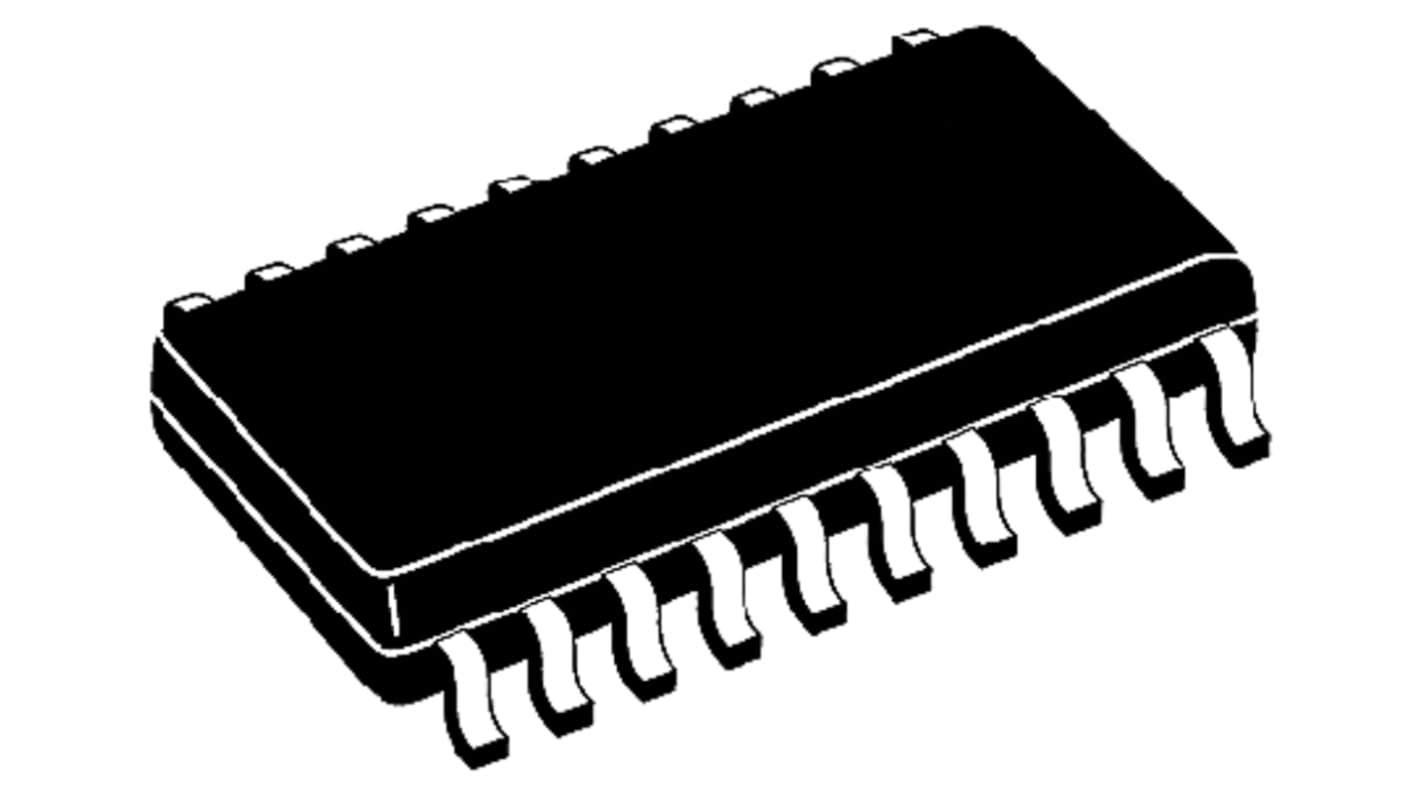

Nexperia 缓冲器和线路驱动器 IC, 74HC逻辑, 20针, 贴片安装, SO封装
- RS 库存编号:
- 170-7977
- 制造商零件编号:
- 74HC541D,653
- 制造商:
- Nexperia
可享批量折扣
小计（1 卷，共 2000 件）*
¥4,354.00
(不含税)
¥4,920.00
(含税)
暂时缺货
- 在 2026年6月18日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 2000 - 2000 | RMB2.177 | RMB4,354.00 |
| 4000 - 8000 | RMB2.112 | RMB4,224.00 |
| 10000 - 18000 | RMB2.07 | RMB4,140.00 |
| 20000 + | RMB2.028 | RMB4,056.00 |
* 参考价格
- RS 库存编号:
- 170-7977
- 制造商零件编号:
- 74HC541D,653
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 逻辑系列 | 74HC | |
| 芯片类型 | 缓冲器和线路驱动器 IC | |
| 每片芯片通道数目 | 8 | |
| 输入类型 | CMOS | |
| 输出类型 | 三态 | |
| 极性 | 非反相 | |
| 安装类型 | 贴片 | |
| 封装类型 | SO | |
| 引脚数目 | 20 | |
| 最大高电平输出电流 | -7.8mA | |
| 最大低电平输出电流 | 7.8mA | |
| 最长传播延迟时间@最长CL | 175 ns @ 50 pF | |
| 尺寸 | 13 x 7.6 x 2.45mm | |
| 最大工作电源电压 | 6 V | |
| 最小工作电源电压 | 2 V | |
| 传输延迟测试条件 | 50pF | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
逻辑系列 74HC | ||
芯片类型 缓冲器和线路驱动器 IC | ||
每片芯片通道数目 8 | ||
输入类型 CMOS | ||
输出类型 三态 | ||
极性 非反相 | ||
安装类型 贴片 | ||
封装类型 SO | ||
引脚数目 20 | ||
最大高电平输出电流 -7.8mA | ||
最大低电平输出电流 7.8mA | ||
最长传播延迟时间@最长CL 175 ns @ 50 pF | ||
尺寸 13 x 7.6 x 2.45mm | ||
最大工作电源电压 6 V | ||
最小工作电源电压 2 V | ||
传输延迟测试条件 50pF | ||
74HC 系列变频器和缓冲器，Nexperia
74HC 系列 CMOS 逻辑 IC 的 NXP 反相器和缓冲器系列。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。
高速 CMOS 逻辑
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
74HC541、74HCT541 是八路非反相缓冲器/线路驱动器，带 3 态输出。该设备具有两个输出使能（OE1 和 OE2）。OEn 上的高电平使输出呈现高阻抗断开状态。输入包括钳位二极管，可以使用限流电阻器将输入接口连接到超过 VCC 的电压。
混合 5 V 和 3.3 V 应用
改进了电流驱动和电压信号级别
改进了复杂布局的信号完整性
宽电源电压范围
低传播延迟
TTL 输入选项
3 态输出选项
过电压容差选项
注册选项
关键应用
LCD TV
手机
工业监控
STB
改进了电流驱动和电压信号级别
改进了复杂布局的信号完整性
宽电源电压范围
低传播延迟
TTL 输入选项
3 态输出选项
过电压容差选项
注册选项
关键应用
LCD TV
手机
工业监控
STB
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
