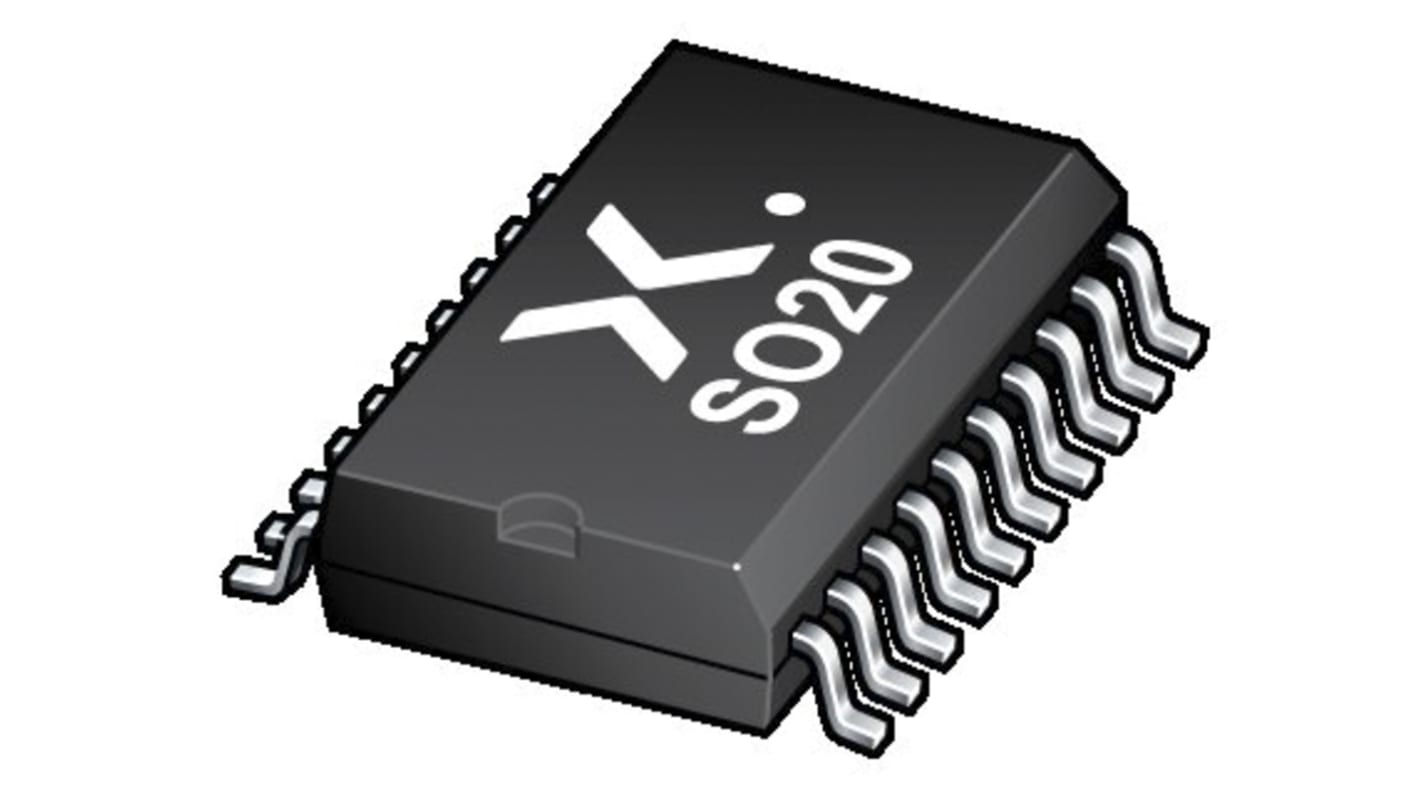

Nexperia 缓冲器和线路驱动器 IC, 74LVC逻辑, 20针, 贴片安装, SO封装
- RS 库存编号:
- 181-7355
- 制造商零件编号:
- 74LVC244AD,118
- 制造商:
- Nexperia
暂时无法供应
抱歉，我们不知道何时会有货
- RS 库存编号:
- 181-7355
- 制造商零件编号:
- 74LVC244AD,118
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 逻辑系列 | 74LVC | |
| 逻辑功能 | 缓冲门 | |
| 每片芯片通道数目 | 8 | |
| 芯片类型 | 缓冲器和线路驱动器 IC | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 极性 | 非反相 | |
| 安装类型 | 贴片 | |
| 封装类型 | SO | |
| 引脚数目 | 20 | |
| 最大高电平输出电流 | -24mA | |
| 最大低电平输出电流 | 24mA | |
| 最长传播延迟时间@最长CL | 15.8 ns @ 50 pF | |
| 尺寸 | 13 x 7.6 x 2.45mm | |
| 最大工作电源电压 | 3.6 V | |
| 最小工作电源电压 | 1.65 V | |
| 传输延迟测试条件 | 50pF | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
逻辑系列 74LVC | ||
逻辑功能 缓冲门 | ||
每片芯片通道数目 8 | ||
芯片类型 缓冲器和线路驱动器 IC | ||
输入类型 施密特触发器 | ||
输出类型 三态 | ||
极性 非反相 | ||
安装类型 贴片 | ||
封装类型 SO | ||
引脚数目 20 | ||
最大高电平输出电流 -24mA | ||
最大低电平输出电流 24mA | ||
最长传播延迟时间@最长CL 15.8 ns @ 50 pF | ||
尺寸 13 x 7.6 x 2.45mm | ||
最大工作电源电压 3.6 V | ||
最小工作电源电压 1.65 V | ||
传输延迟测试条件 50pF | ||
- COO (Country of Origin):
- CN
74LVC244A、74LVCH244A 是八路非反相缓冲器/线路驱动器，带 3 态输出。3 态输出由输出使能输入 1OE 和 2OE 控制。高 OE 使输出呈现高阻抗断开状态。所有输入端的施密特触发器动作使电路高度容许较慢的输入上升和下降时间。这些输入端可以由 3.3 V 或 5.0 V 设备驱动。在 3 态操作中，输出可以处理 5 V。这些功能允许在混合 3.3 V 和 5 V 环境下使用这些设备作为转换器。74LVCH244A 总线保持数据输入无需外部上拉电阻器即可保持未使用的输入。
6 V 容差输入/输出，用于和 5 V 逻辑接口连接
从 1.2 V 至 3.6 V 的宽电源电压范围
CMOS 低功耗
直接与 TTL 电平接口
输入接受高达 5.5 V 的电压
VCC = 0 V 时的高阻抗
总线保持所有数据输入（ 74LV
从 1.2 V 至 3.6 V 的宽电源电压范围
CMOS 低功耗
直接与 TTL 电平接口
输入接受高达 5.5 V 的电压
VCC = 0 V 时的高阻抗
总线保持所有数据输入（ 74LV
