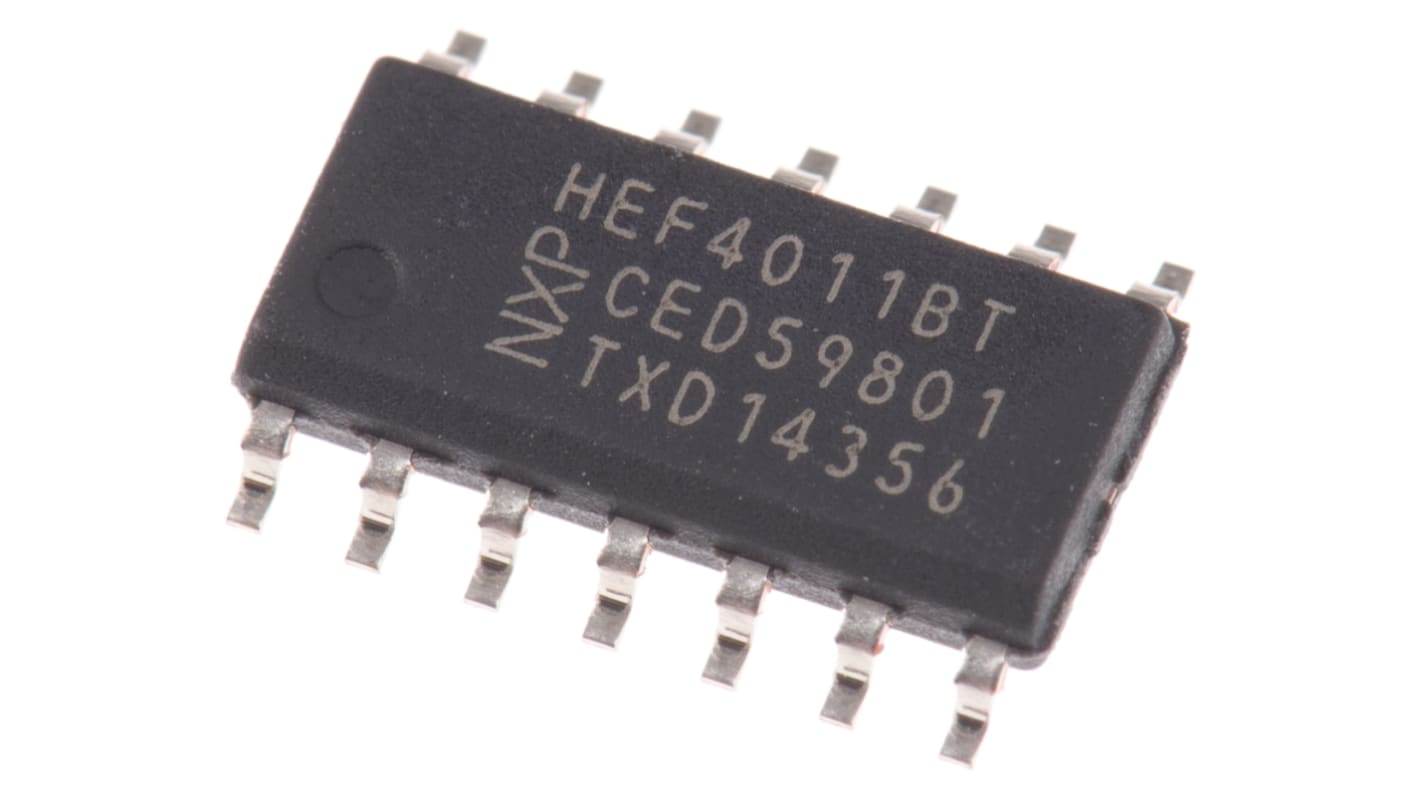

Nexperia 与非门, 贴片安装, SOIC, 4元件, 每逻辑门2输入, 14p, 最大15 V
- RS 库存编号:
- 103-8153
- 制造商零件编号:
- HEF4011BT,652
- 制造商:
- Nexperia
不可供应
RS 不再对该产品备货。
替代产品
该产品我们目前不提供。 这是我们推荐的替代产品。
个（每带 2500 ）
RMB1.517
(不含税)
RMB1.714
(含税)
- RS 库存编号:
- 103-8153
- 制造商零件编号:
- HEF4011BT,652
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 逻辑功能 | 与非门 | |
| 安装类型 | 贴片 | |
| 元件数目 | 4 | |
| 每逻辑门的输入数量 | 2 | |
| 施密特触发器输入 | 否 | |
| 封装类型 | SOIC | |
| 引脚数目 | 14 | |
| 逻辑系列 | 4000 | |
| 最大工作电源电压 | 15 V | |
| 最大高电平输出电流 | -3.6mA | |
| 最长传播延迟时间@最长CL | 110 ns @ 5 V, 35 ns @ 15 V, 45 ns @ 10 V | |
| 最小工作电源电压 | 3 V | |
| 最大低电平输出电流 | 3.6mA | |
| 尺寸 | 8.75 x 4 x 1.45mm | |
| 长度 | 8.75mm | |
| 宽度 | 4mm | |
| 高度 | 1.45mm | |
| 传输延迟测试条件 | 50pF | |
| 最高工作温度 | +85 °C | |
| 最低工作温度 | -40 °C | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
逻辑功能 与非门 | ||
安装类型 贴片 | ||
元件数目 4 | ||
每逻辑门的输入数量 2 | ||
施密特触发器输入 否 | ||
封装类型 SOIC | ||
引脚数目 14 | ||
逻辑系列 4000 | ||
最大工作电源电压 15 V | ||
最大高电平输出电流 -3.6mA | ||
最长传播延迟时间@最长CL 110 ns @ 5 V, 35 ns @ 15 V, 45 ns @ 10 V | ||
最小工作电源电压 3 V | ||
最大低电平输出电流 3.6mA | ||
尺寸 8.75 x 4 x 1.45mm | ||
长度 8.75mm | ||
宽度 4mm | ||
高度 1.45mm | ||
传输延迟测试条件 50pF | ||
最高工作温度 +85 °C | ||
最低工作温度 -40 °C | ||
4000 系列逻辑门，Nexperia
HEF4011B 是四路 2 输入与非门。输出进行完全缓冲，以实现最高抗噪性以及模式对输出阻抗不敏感。它可在参考 VSS（通常接地）的推荐 VDD 电源范围（3 V 到 15 V）内工作。未使用的输入必须连接到 VDD、VSS 或另一个输入。
主要特征和优点
混合 5 V 和 3.3 V 应用
缩短上市时间，用于复杂的设计
节省电路板空间
漏极开路输出选项
改进了复杂布局的信号完整性
宽电源电压范围
低传播延迟
过电压容差选项
低输入阈值选项
CMOS 低功率
混合 5 V 和 3.3 V 应用
缩短上市时间，用于复杂的设计
节省电路板空间
漏极开路输出选项
改进了复杂布局的信号完整性
宽电源电压范围
低传播延迟
过电压容差选项
低输入阈值选项
CMOS 低功率
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
4000 CMOS 逻辑系列，Nexperia
CMOS 系列设备
宽工作电压范围：3 至 18V
宽工作电压范围：3 至 18V
