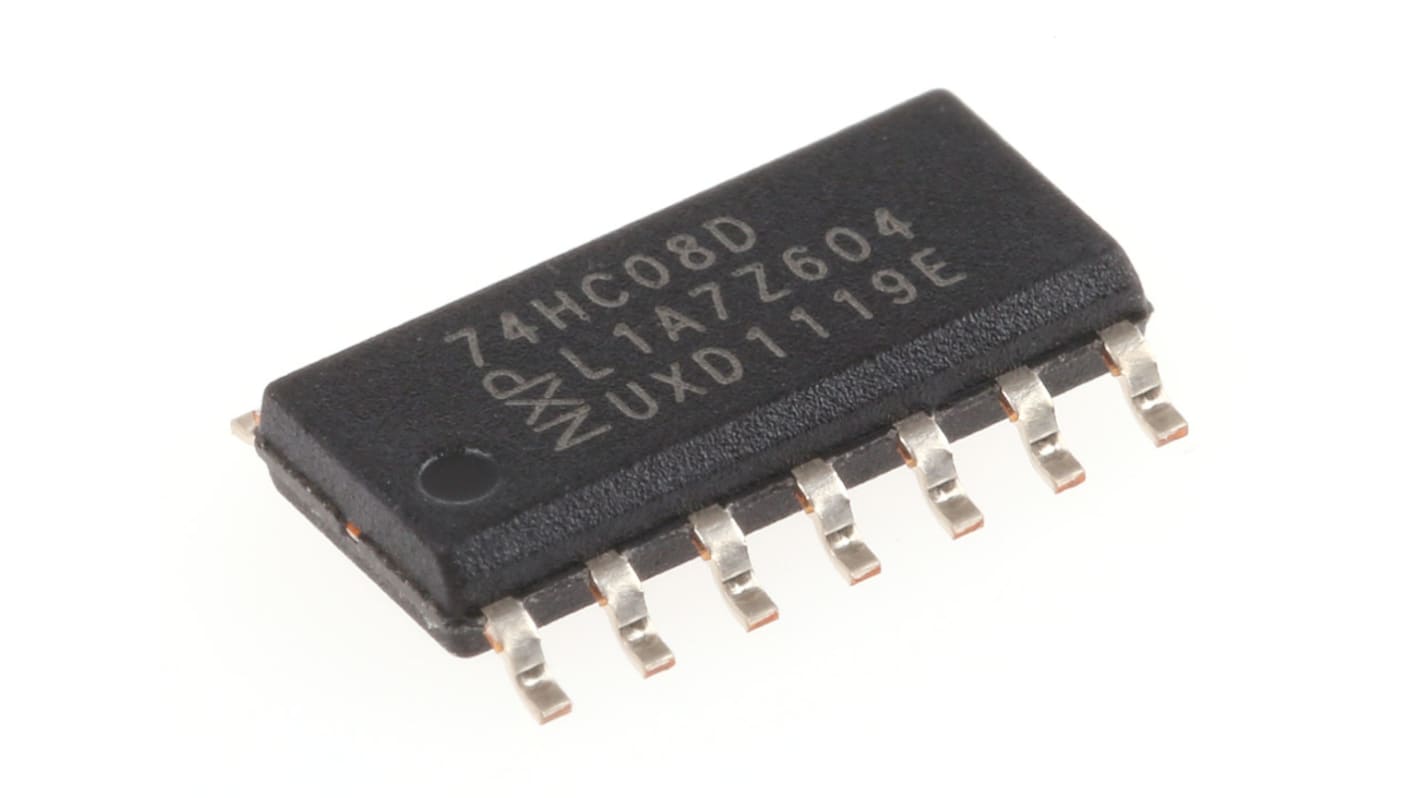

Nexperia HC逻辑与门, 贴片安装, SOIC, 4元件, 每逻辑门2输入, 14p, 最大6 V
- RS 库存编号:
- 103-8167
- 制造商零件编号:
- 74HC08D,652
- 制造商:
- Nexperia
暂时无法供应
我们不知道此物品是否会再来货，RS 不再对该产品备货。
替代产品
该产品我们目前不提供。 这是我们推荐的替代产品。
个（每带 2500 ）
RMB1.258
(不含税)
RMB1.422
(含税)
- RS 库存编号:
- 103-8167
- 制造商零件编号:
- 74HC08D,652
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 逻辑功能 | 与门 | |
| 安装类型 | 贴片 | |
| 元件数目 | 4 | |
| 每逻辑门的输入数量 | 2 | |
| 施密特触发器输入 | 否 | |
| 封装类型 | SOIC | |
| 引脚数目 | 14 | |
| 逻辑系列 | HC | |
| 最大工作电源电压 | 6 V | |
| 最大高电平输出电流 | -5.2mA | |
| 最长传播延迟时间@最长CL | 15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V | |
| 最小工作电源电压 | 2 V | |
| 最大低电平输出电流 | 5.2mA | |
| 最低工作温度 | -40 °C | |
| 传输延迟测试条件 | 50pF | |
| 高度 | 1.45mm | |
| 宽度 | 4mm | |
| 尺寸 | 8.75 x 4 x 1.45mm | |
| 长度 | 8.75mm | |
| 最高工作温度 | +125 °C | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
逻辑功能 与门 | ||
安装类型 贴片 | ||
元件数目 4 | ||
每逻辑门的输入数量 2 | ||
施密特触发器输入 否 | ||
封装类型 SOIC | ||
引脚数目 14 | ||
逻辑系列 HC | ||
最大工作电源电压 6 V | ||
最大高电平输出电流 -5.2mA | ||
最长传播延迟时间@最长CL 15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V | ||
最小工作电源电压 2 V | ||
最大低电平输出电流 5.2mA | ||
最低工作温度 -40 °C | ||
传输延迟测试条件 50pF | ||
高度 1.45mm | ||
宽度 4mm | ||
尺寸 8.75 x 4 x 1.45mm | ||
长度 8.75mm | ||
最高工作温度 +125 °C | ||
74HC 系列逻辑门，Nexperia
74HC 系列 CMOS 逻辑 IC 的 NXP 标准逻辑门系列。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。
高速 CMOS 逻辑
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
采用各种技术和封装的布尔逻辑与功能。为了确保您可以轻松找到适合您系统的正确与门，我们提供多种技术和封装选项。所有选项都提供可靠性能，并具有可帮助您充分利用应用的功能。
主要特征和优点
混合 5 V 和 3.3 V 应用
缩短上市时间，用于复杂的设计
节省电路板空间
漏极开路输出选项
改进了复杂布局的信号完整性
宽电源电压范围
低传播延迟
过电压容差选项
低输入阈值选项
CMOS 低功率
关键应用
手机
计算
STB
LCD TV
工业控制器
混合 5 V 和 3.3 V 应用
缩短上市时间，用于复杂的设计
节省电路板空间
漏极开路输出选项
改进了复杂布局的信号完整性
宽电源电压范围
低传播延迟
过电压容差选项
低输入阈值选项
CMOS 低功率
关键应用
手机
计算
STB
LCD TV
工业控制器
74HC08、74HCT08 是四路 2 输入与门。输入包括钳位二极管。这可以使用限流电阻器将输入口连接到超过 VCC 的电压。
输入电平：对于 74HC08：CMOS 电平，对于 74HCT08：TTL 电平
多种封装选项
指定温度范围 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C
多种封装选项
指定温度范围 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
74HC 系列
