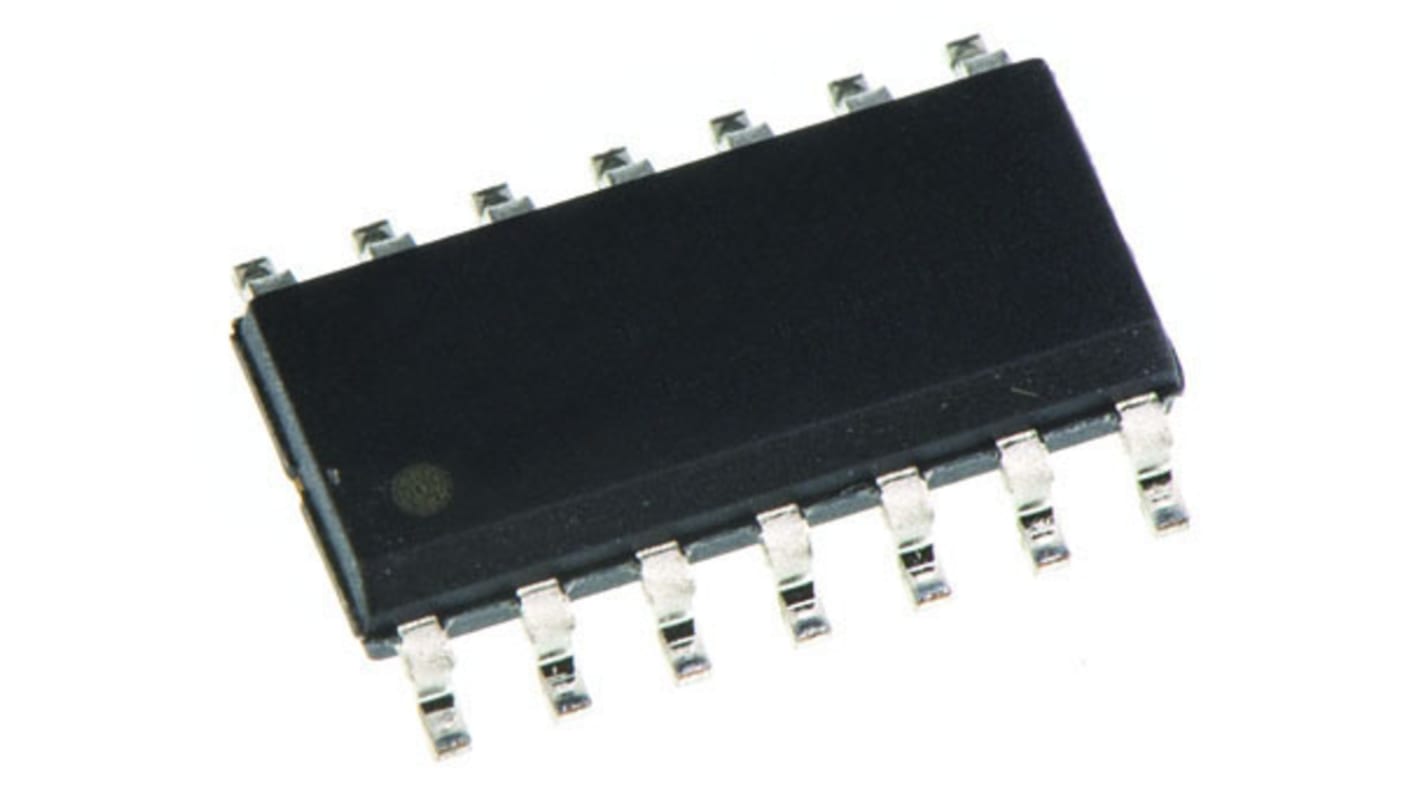

德州仪器 或门/或非门, 贴片安装, SOIC, 每逻辑门8输入, 14p, 最大18 V, CD4078BM96
- RS 库存编号:
- 162-6927
- 制造商零件编号:
- CD4078BM96
- 制造商:
- 德州仪器
不可供应
RS 不再对该产品备货。
- RS 库存编号:
- 162-6927
- 制造商零件编号:
- CD4078BM96
- 制造商:
- 德州仪器
产品技术参数
产品概述和技术数据表
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | 德州仪器 | |
| 逻辑功能 | 或门/或非门 | |
| 安装类型 | 贴片 | |
| 元件数目 | 1 | |
| 每逻辑门的输入数量 | 8 | |
| 施密特触发器输入 | 否 | |
| 封装类型 | SOIC | |
| 引脚数目 | 14 | |
| 逻辑系列 | 4000 | |
| 最大工作电源电压 | 18 V | |
| 最大高电平输出电流 | -4.2mA | |
| 最长传播延迟时间@最长CL | 110 ns @ 15 V, 150 ns @ 10 V, 300 ns @ 5 V | |
| 最小工作电源电压 | 3 V | |
| 最大低电平输出电流 | 4.2mA | |
| 高度 | 1.58mm | |
| 最低工作温度 | -55 °C | |
| 长度 | 8.65mm | |
| 最高工作温度 | +125 °C | |
| 尺寸 | 8.65 x 3.91 x 1.58mm | |
| 宽度 | 3.91mm | |
| 传输延迟测试条件 | 50pF | |
| 选择全部 | ||
|---|---|---|
品牌 德州仪器 | ||
逻辑功能 或门/或非门 | ||
安装类型 贴片 | ||
元件数目 1 | ||
每逻辑门的输入数量 8 | ||
施密特触发器输入 否 | ||
封装类型 SOIC | ||
引脚数目 14 | ||
逻辑系列 4000 | ||
最大工作电源电压 18 V | ||
最大高电平输出电流 -4.2mA | ||
最长传播延迟时间@最长CL 110 ns @ 15 V, 150 ns @ 10 V, 300 ns @ 5 V | ||
最小工作电源电压 3 V | ||
最大低电平输出电流 4.2mA | ||
高度 1.58mm | ||
最低工作温度 -55 °C | ||
长度 8.65mm | ||
最高工作温度 +125 °C | ||
尺寸 8.65 x 3.91 x 1.58mm | ||
宽度 3.91mm | ||
传输延迟测试条件 50pF | ||
4000 系列逻辑门，Texas Instruments
Texas Instruments 的 4000 系列 CMOS 逻辑系列的一系列标准逻辑门
4000 CMOS 逻辑系列，Texas Instruments
CMOS 系列设备
宽工作电压范围：3 至 18V
宽工作电压范围：3 至 18V
