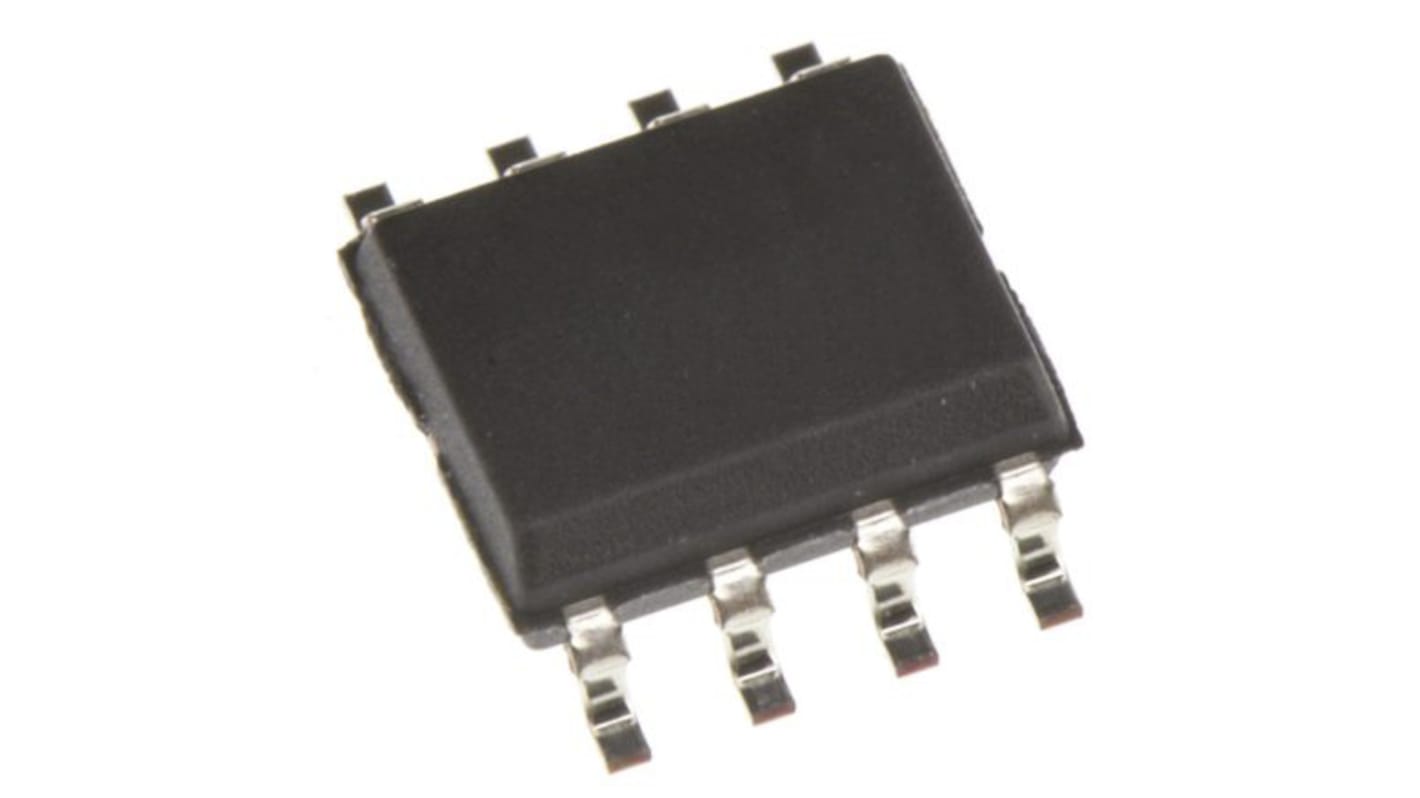

onsemi ECL逻辑 OR NOR, 表面安装, SOIC, 1元件, 每逻辑门4输入 逻辑门, 8引脚
- RS 库存编号:
- 186-7275
- 制造商零件编号:
- MC100EL01DG
- 制造商:
- onsemi
可享批量折扣
小计（1 管，共 98 件）*
¥2,880.612
(不含税)
¥3,255.07
(含税)
暂时缺货
- 在 2026年7月20日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 98 - 98 | RMB29.394 | RMB2,880.61 |
| 196 - 294 | RMB28.219 | RMB2,765.46 |
| 392 + | RMB27.654 | RMB2,710.09 |
* 参考价格
- RS 库存编号:
- 186-7275
- 制造商零件编号:
- MC100EL01DG
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 产品类型 | 逻辑门 | |
| 逻辑功能 | OR NOR | |
| 安装类型 | 表面 | |
| 元件数目 | 1 | |
| 每门输入数目 | 4 | |
| 施密特触发器输入 | 否 | |
| 包装类型 | SOIC | |
| 引脚数目 | 8 | |
| 逻辑系列 | ECL | |
| 输入类型 | ECL | |
| 最长传播延迟时间 @ CL | 350ps | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 85°C | |
| 长度 | 5mm | |
| 最低电源电压 | 4.2V | |
| 宽度 | 4 mm | |
| 系列 | 100EL | |
| 最大电源电压 | 5.7V | |
| 高度 | 1.5mm | |
| 标准/认证 | No | |
| 汽车标准 | 否 | |
| 输出类型 | ECL | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
产品类型 逻辑门 | ||
逻辑功能 OR NOR | ||
安装类型 表面 | ||
元件数目 1 | ||
每门输入数目 4 | ||
施密特触发器输入 否 | ||
包装类型 SOIC | ||
引脚数目 8 | ||
逻辑系列 ECL | ||
输入类型 ECL | ||
最长传播延迟时间 @ CL 350ps | ||
最低工作温度 -40°C | ||
最高工作温度 85°C | ||
长度 5mm | ||
最低电源电压 4.2V | ||
宽度 4 mm | ||
系列 100EL | ||
最大电源电压 5.7V | ||
高度 1.5mm | ||
标准/认证 No | ||
汽车标准 否 | ||
输出类型 ECL | ||
MC10EL/100 EL01 是一个 4 输入或 / 或非门。该设备在功能上等同于具有较高性能功能的 E101 设备。由于传播延迟和输出转换 Faster100 系列包含温度补偿。
230 PS 传播延迟
ESD 保护：> 1kV HBM ，> 100V mm
PECL 模式工作范围： VCC = 4.2V 至 5.7V ， VEE = 0V
NECL 模式工作范围： VCC = 0V ， VV = -4.2V 至 -5.7 V
内部输入下拉电阻
潮湿敏感度级别 1
晶体管计数 =46 个器件
