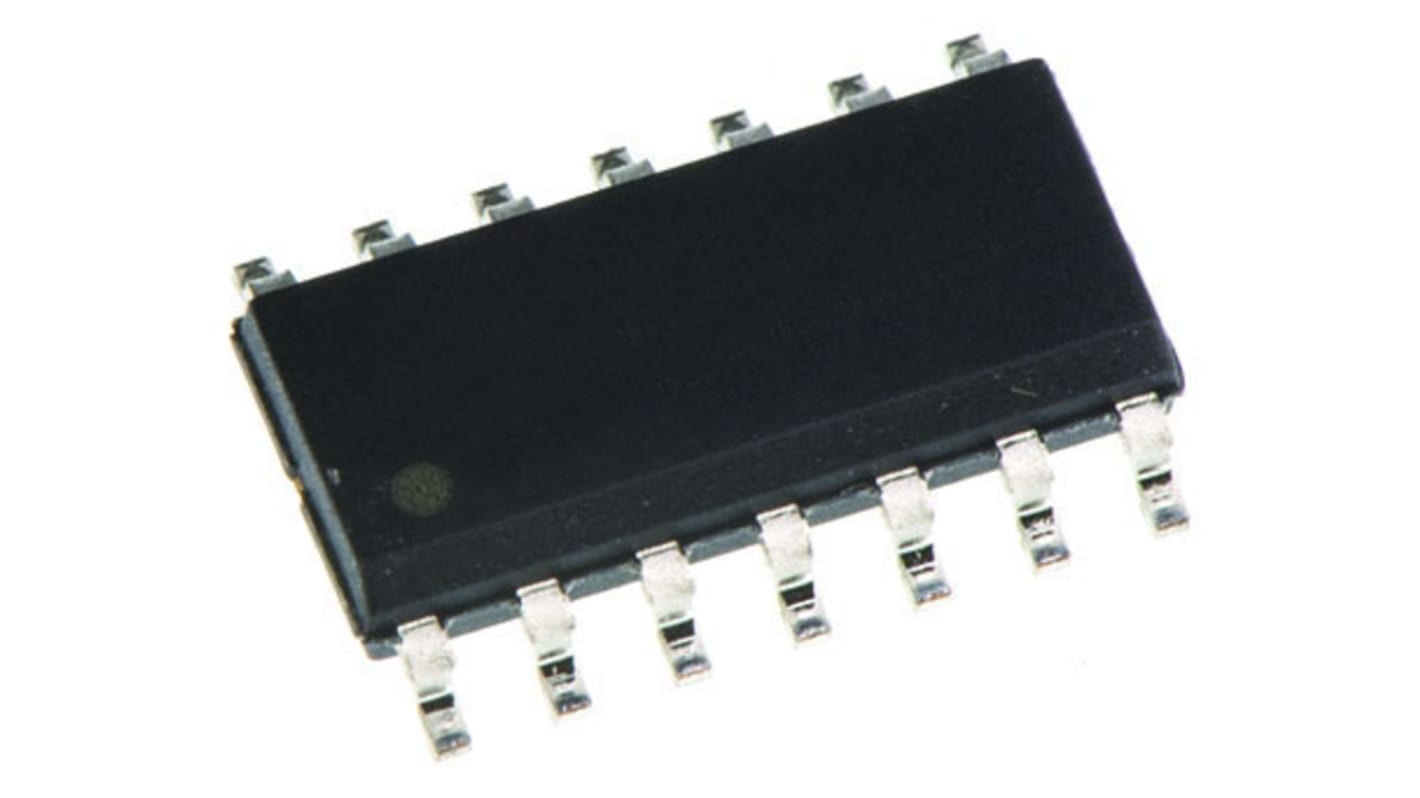

Texas Instruments HC逻辑异或门, 贴片安装, SOIC, 4元件, 每逻辑门2输入, 14p, 最大6 V
- RS 库存编号:
- 663-2224
- 制造商零件编号:
- SN74HC86D
- 制造商:
- Texas Instruments
可享批量折扣
小计（1 包，共 10 件）*
¥19.49
(不含税)
¥22.02
(含税)
最后的 RS 库存
- 最终 50 个，准备发货
单位 | 每单位 | 每包* |
|---|---|---|
| 10 - 10 | RMB1.949 | RMB19.49 |
| 20 - 40 | RMB1.922 | RMB19.22 |
| 50 - 190 | RMB1.884 | RMB18.84 |
| 200 - 390 | RMB1.76 | RMB17.60 |
| 400 + | RMB1.70 | RMB17.00 |
* 参考价格
- RS 库存编号:
- 663-2224
- 制造商零件编号:
- SN74HC86D
- 制造商:
- Texas Instruments
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Texas Instruments | |
| 逻辑功能 | 异或门 | |
| 安装类型 | 贴片 | |
| 元件数目 | 4 | |
| 每逻辑门的输入数量 | 2 | |
| 施密特触发器输入 | 否 | |
| 封装类型 | SOIC | |
| 引脚数目 | 14 | |
| 逻辑系列 | HC | |
| 最大工作电源电压 | 6 V | |
| 最大高电平输出电流 | -5.2mA | |
| 最长传播延迟时间@最长CL | 100 ns @ 2 V, 17 ns @ 6 V, 20 ns @ 4.5 V | |
| 最小工作电源电压 | 2 V | |
| 最大低电平输出电流 | 5.2mA | |
| 最高工作温度 | +85 °C | |
| 高度 | 1.58mm | |
| 传输延迟测试条件 | 50pF | |
| 尺寸 | 8.65 x 3.91 x 1.58mm | |
| 宽度 | 3.91mm | |
| 长度 | 8.65mm | |
| 最低工作温度 | -40 °C | |
| 选择全部 | ||
|---|---|---|
品牌 Texas Instruments | ||
逻辑功能 异或门 | ||
安装类型 贴片 | ||
元件数目 4 | ||
每逻辑门的输入数量 2 | ||
施密特触发器输入 否 | ||
封装类型 SOIC | ||
引脚数目 14 | ||
逻辑系列 HC | ||
最大工作电源电压 6 V | ||
最大高电平输出电流 -5.2mA | ||
最长传播延迟时间@最长CL 100 ns @ 2 V, 17 ns @ 6 V, 20 ns @ 4.5 V | ||
最小工作电源电压 2 V | ||
最大低电平输出电流 5.2mA | ||
最高工作温度 +85 °C | ||
高度 1.58mm | ||
传输延迟测试条件 50pF | ||
尺寸 8.65 x 3.91 x 1.58mm | ||
宽度 3.91mm | ||
长度 8.65mm | ||
最低工作温度 -40 °C | ||
74HC 系列逻辑门，Texas Instruments
Texas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。
高速 CMOS 逻辑
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
74HC 系列
