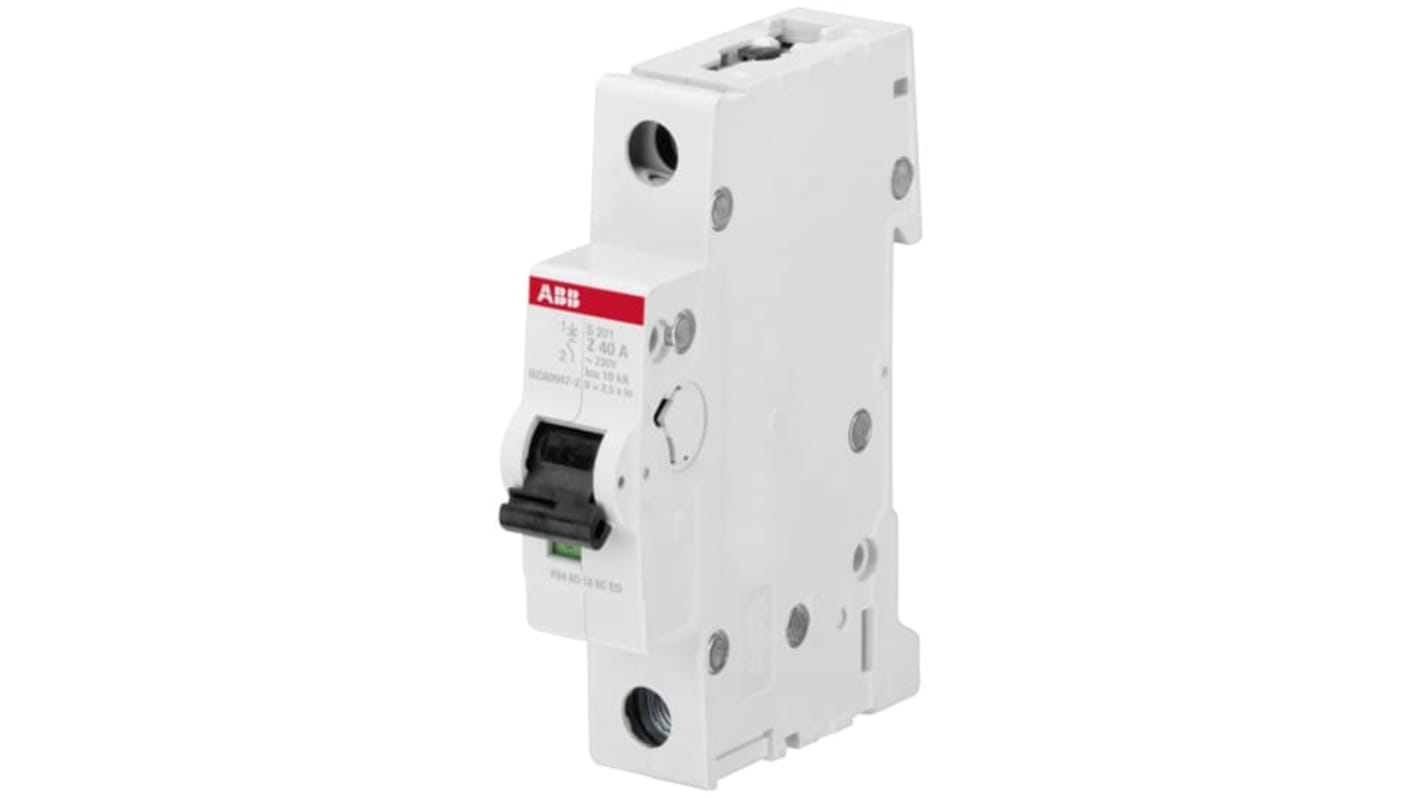

ABB System Pro M Compact Z 型 微型断路器, 1极, 10 kA分断, 16A, 253VAC, 72 VDC S200系列
- RS 库存编号:
- 225-5996
- 制造商零件编号:
- 2CDS251001R0468 S201 Z 16A - 10 KA
- 制造商:
- ABB
小计（1 件）*
¥327.09
(不含税)
¥369.61
(含税)
暂时缺货
- 在 2026年5月29日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB327.09 |
* 参考价格
- RS 库存编号:
- 225-5996
- 制造商零件编号:
- 2CDS251001R0468 S201 Z 16A - 10 KA
- 制造商:
- ABB
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | ABB | |
| 产品类型 | 微型断路器 | |
| 极数 | 1 | |
| 额定电流 | 16A | |
| 脱扣特性 | Z 型 | |
| 额定交流电压 | 253V | |
| 额定直流电压 | 72V | |
| 分断能力 | 10kA | |
| 安装类型 | DIN 导轨 | |
| 范围 | System Pro M Compact | |
| 系列 | S200 | |
| 接端类型 | 螺钉 | |
| IP 防护等级 | IP40, IP20 | |
| 宽度 | 17.5mm | |
| 高度 | 88mm | |
| 深度 | 69mm | |
| 标准/认证 | IEC/EN 60898-1, IEC/EN 60947-2 | |
| Better World产品 | 便于拆卸的设计 | |
| 跳闸机制 | 热装订 | |
| 重置执行器类型 | 扳钮开关 | |
| 选择全部 | ||
|---|---|---|
品牌 ABB | ||
产品类型 微型断路器 | ||
极数 1 | ||
额定电流 16A | ||
脱扣特性 Z 型 | ||
额定交流电压 253V | ||
额定直流电压 72V | ||
分断能力 10kA | ||
安装类型 DIN 导轨 | ||
范围 System Pro M Compact | ||
系列 S200 | ||
接端类型 螺钉 | ||
IP 防护等级 IP40, IP20 | ||
宽度 17.5mm | ||
高度 88mm | ||
深度 69mm | ||
标准/认证 IEC/EN 60898-1, IEC/EN 60947-2 | ||
Better World产品 便于拆卸的设计 | ||
跳闸机制 热装订 | ||
重置执行器类型 扳钮开关 | ||
ABB S200系列MCB,单极,16A额定电流 - 2CDS251001R0468 S201 Z 16A - 10 KA
ABB S200 系列微型断路器具有电流限制功能。它们具有两种不同的跳闸机制，延迟热跳闸机制用于过载保护，机电跳闸机制用于短路保护。它具有清晰的触点位置指示，红色表示接通，绿色表示关闭。
这款 MCB 是一款单极断路器,旨在为电路提供重要的过载保护。这款Z型MCB的额定工作电流为16A,可确保在商业和工业应用中性能可靠。其尺寸紧凑,宽度为 17.5 mm,深度为 69 mm,便于有效利用配电板的空间。
特点与优势
保护等级：IP20
在更高的额定电压下具有高性能，适用于航海和工业应用
独特的专利双 Terminal ，带系留螺钉和增加的开口，用于最大 35 mm2 的电缆
• 过载保护可确保在高电流条件下的电路安全
• 热脱扣机制可在过载期间提供可靠运行
• 专为DIN导轨安装而设计,可简化电气外壳中的安装
• 紧凑的单极设计可有效利用面板空间
• 额定分断能力为20 kA,可增强对故障电流的保护能力
• 拨动开关,可在跳闸事件后轻松重置
• 热脱扣机制可在过载期间提供可靠运行
• 专为DIN导轨安装而设计,可简化电气外壳中的安装
• 紧凑的单极设计可有效利用面板空间
• 额定分断能力为20 kA,可增强对故障电流的保护能力
• 拨动开关,可在跳闸事件后轻松重置
应用领域
• 用于商业配电系统
• 对保护电气机械设备至关重要
• 可在工业环境中实现过载保护
• 适用于家庭自动化系统中的住宅电路保护
• 专为各种电气安全设备和系统配置
• 对保护电气机械设备至关重要
• 可在工业环境中实现过载保护
• 适用于家庭自动化系统中的住宅电路保护
• 专为各种电气安全设备和系统配置
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com
热脱扣机制如何提升性能?
热脱扣机制通过检测过热来响应长时间过载,确保电路安全断开,防止损坏或火灾危险。
这款断路器的安装要求是什么?
该设备专为 DIN 导轨安装而设计,可轻松安装在带有标准导轨配件的现有电气面板中。
此 MCB 是否可用于住宅应用?
是,其紧凑型设计和可靠的过载保护使其适用于住宅用途,尤其适用于自动化系统和小型电路。
哪些特点可确保在高电流条件下的可靠性?
这款断路器的分断能力为20kA,具备Z型特性,可在故障条件下断开电路,确保安全运行,从而有效保护电路。
此断路器是否符合英国电气标准?
是,MCB 符合相关的英国电气安全和安装标准,为所有应用提供可靠性和安全性保证。
