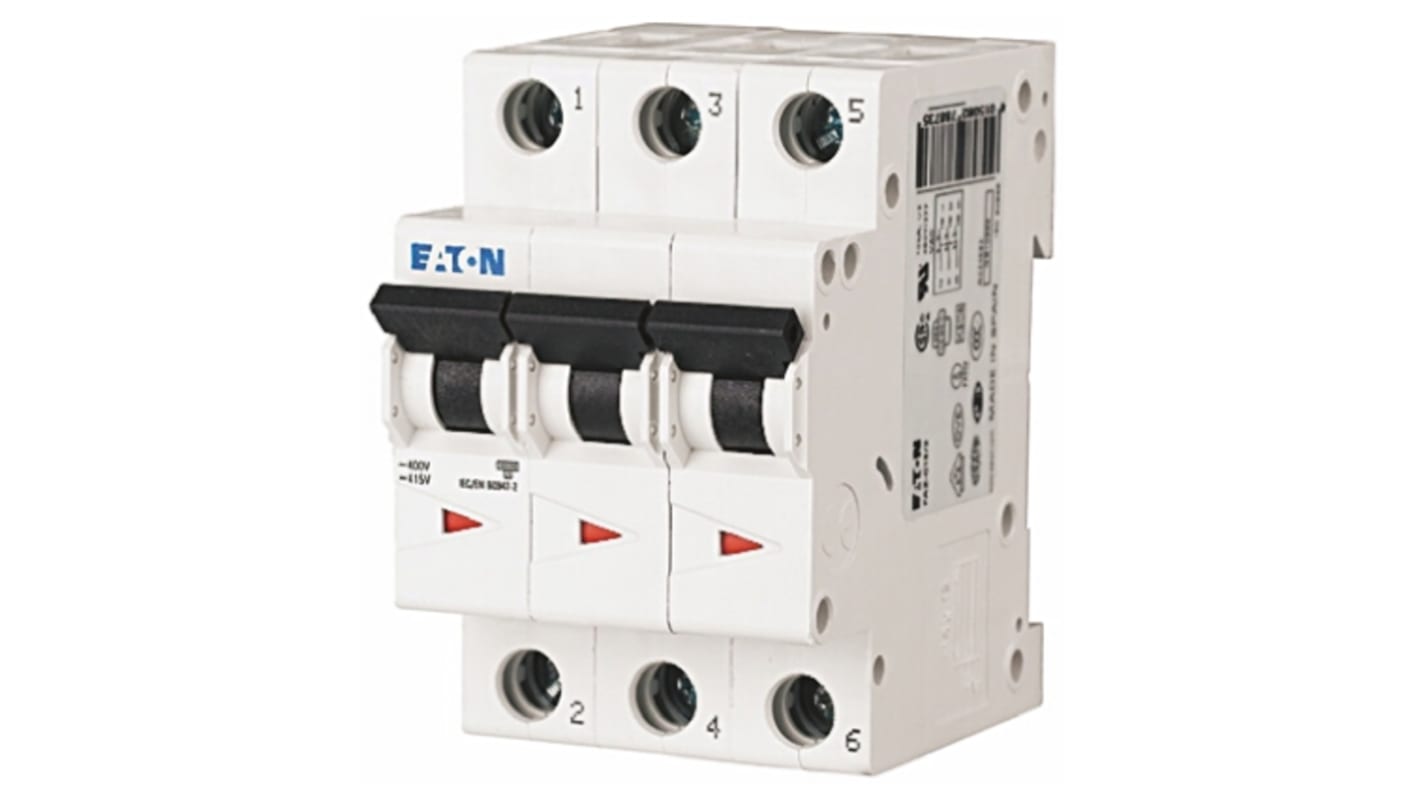

Eaton xEffect c 型 微型断路器, 3极, 6 kA分断, 13 A, 400 VAC xEffect系列

此图片代表整个产品系列，仅供参考。

查看所有MCB

小计（1 件）*

¥849.00

(不含税)

¥959.37

(含税)

Add to Basket
选择或输入数量
有库存
  • 1 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位
每单位
1 +RMB849.00

* 参考价格

RS 库存编号:
769-4567
制造商零件编号:
239147 FAZ6-C13/3
制造商:
Eaton
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Eaton

产品类型

微型断路器

极数

3

额定电流

13 A

脱扣特性

c 型

额定交流电压

400 V

安装类型

DIN 导轨

分断能力

6kA

范围

xEffect

系列

xEffect

IP 防护等级

IP20

标准/认证

EN 60898, IEC

深度

62mm

宽度

62 mm

重置执行器类型

扳钮开关

断开时间

瞬时

跳闸机制

热磁

该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com

Eaton 微型断路器 (MCB) - FAZ6 系列


Eatons xEffect 系列的 FAZ6 系列微型断路器 (MCB) 采用限流设计，可提供快速短路中断，从而减少漏电和可能损坏电路的过载电流。

FAZ6 系列 MCB 特别适用于控制电路和配电板，提供各种不同的保护特性，可保护您的电气设备免受过载损坏。为提高安全性， MCB 断路器不能通过将手柄保持在 " 打开 " 位置而失效，这些 MCB 还具有手指保护和免跳闸机制。

这些 MCB 具有热和电磁释放，额定电流为 0.5 A 至 63 A ，切换容量为 6 kA 或 10 kA ，具体取决于设备类型。安全 Terminal 连接指南和 3 位 DIN 导轨可简化断路器的安装。

FAZ 系列包括微型断路器，互锁，母线和 Snap-on 附件，包括辅助装置和跳闸模块。

特点和优势


•热磁过电流保护

•微型断路器的电源可从线路或负载侧供电

•通过前切换开关清晰指示触点位置

•易于安装在 DIN 导轨上。MCB 模块宽度仅 17.5 mm (每极)

•六种级别的短路保护，按 B 型， C 型， D 型， K 型， S 型和 Z 型曲线分类

•设备和附件的模块宽度较小，可节省面板或设备中的空间，从而节省成本

•提供单极至 4 极

•双重等级，符合 IEC 60947-2 标准

• MCB 模块宽度： 1P 17.5mm ， 2P 35mm 和 3P 52.5mm

标准


IEC 898 ； BS/EN60-898 ； EN50 022/DIN46277-3 (BS5584)。

FAZ-C*/* & FAZ-S*/* = IEC/EN60947-2

IEC 60947-2 用于低电压断路器，用于工业和类似安装。在英国，这些传统的闻名 是微型断路器 (MCB) ，模制箱式断路器

(MCCB) 和空气断路器 (ACB)。

跳闸曲线之间有哪些区别？


B 型： 当通过设备的电流是额定电流的 3 至 5 倍时，瞬时跳闸。B 型跳闸曲线 MCB 设计用于标准电路保护，通常用于保护发电机，人员和超长电缆

C 型： 当流过电流是额定电流的 5 至 10 倍时，瞬时跳闸。

C 型跳闸曲线住宅和家用 MCB 用于较高的浪涌电流，如机器和照明，为电路和其他配电箱提供过载保护。

D 型： 当流经电流是额定电流的 10 至 14 倍时，瞬时跳闸。

D 曲线 MCB 适用于电感和电容性负载，如变压器冷凝器。和电动机。

K 型： 流过电流为额定电流的 10 至 14 倍时瞬时跳闸。

K 型曲线 MCB 适用于电感负载，如变压器，冷凝器。和电动机。

S 型： 当流过电流是额定电流的 13 至 17 倍时，瞬时跳闸。

适用于要求高浪涌电流水平的的应用。S 型曲线 MCB 的高磁性跳闸点可防止高电感应用中的假跳闸，如电动机，变压器和电源。

Z 型： 流过电流为额定电流的 2 至 3 倍时瞬时跳闸。

Z 曲线 MCB 适用于需要极低短路跳闸设置的电路，例如半导体。

FAZ MCB


Note

Eaton 以前称为 Moeller
