STMicroelectronics STM 评估测试板, MCU 评估测试板, STM32756G处理器, ARM Cortex-M7内核 STM32756G-EVAL2
- RS 库存编号:
- 882-0269
- 制造商零件编号:
- STM32756G-EVAL2
- 制造商:
- STMicroelectronics
可享批量折扣
小计（1 件）*
¥5,145.98
(不含税)
¥5,814.96
(含税)
库存信息目前无法查询
单位 | 每单位 |
|---|---|
| 1 - 4 | RMB5,145.98 |
| 5 + | RMB5,043.06 |
* 参考价格
- RS 库存编号:
- 882-0269
- 制造商零件编号:
- STM32756G-EVAL2
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 套件分类 | 评估测试板 | |
| 产品类型 | 评估测试板 | |
| 技术 | MCU | |
| 装置核芯 | ARM Cortex-M7 | |
| 处理器系列名称 | STM | |
| 处理器部件号 | STM32756G | |
| 处理器类型 | MCU | |
| 标准/认证 | RoHS | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
套件分类 评估测试板 | ||
产品类型 评估测试板 | ||
技术 MCU | ||
装置核芯 ARM Cortex-M7 | ||
处理器系列名称 STM | ||
处理器部件号 STM32756G | ||
处理器类型 MCU | ||
标准/认证 RoHS | ||
- STM32F756xx, ARM-based Cortex-M7 32-Bit MCU+FPU, 462DMIPS, up to 1MB Flash/320+16+4KB RAM, Crypto, USB OTG HS/FS, Ethernet, 18 TIMs, 3 ADCs, 25 Comms, Camera & LCD
- STM32F7 Series, ARM Cortex-M7 Powered Releasing your Creativity
- STM32756G-EVAL, Evaluation Board with STM32F756NG Microcontroller
- Contains SVHC - 1,2-dimethoxyethane; ethylene glycol dimethyl ether (EGDME) - CAS No. 110-71-4
- NOTICE – This product is not for general use by consumers
- UN38.3 Lithium Battery Test Summary

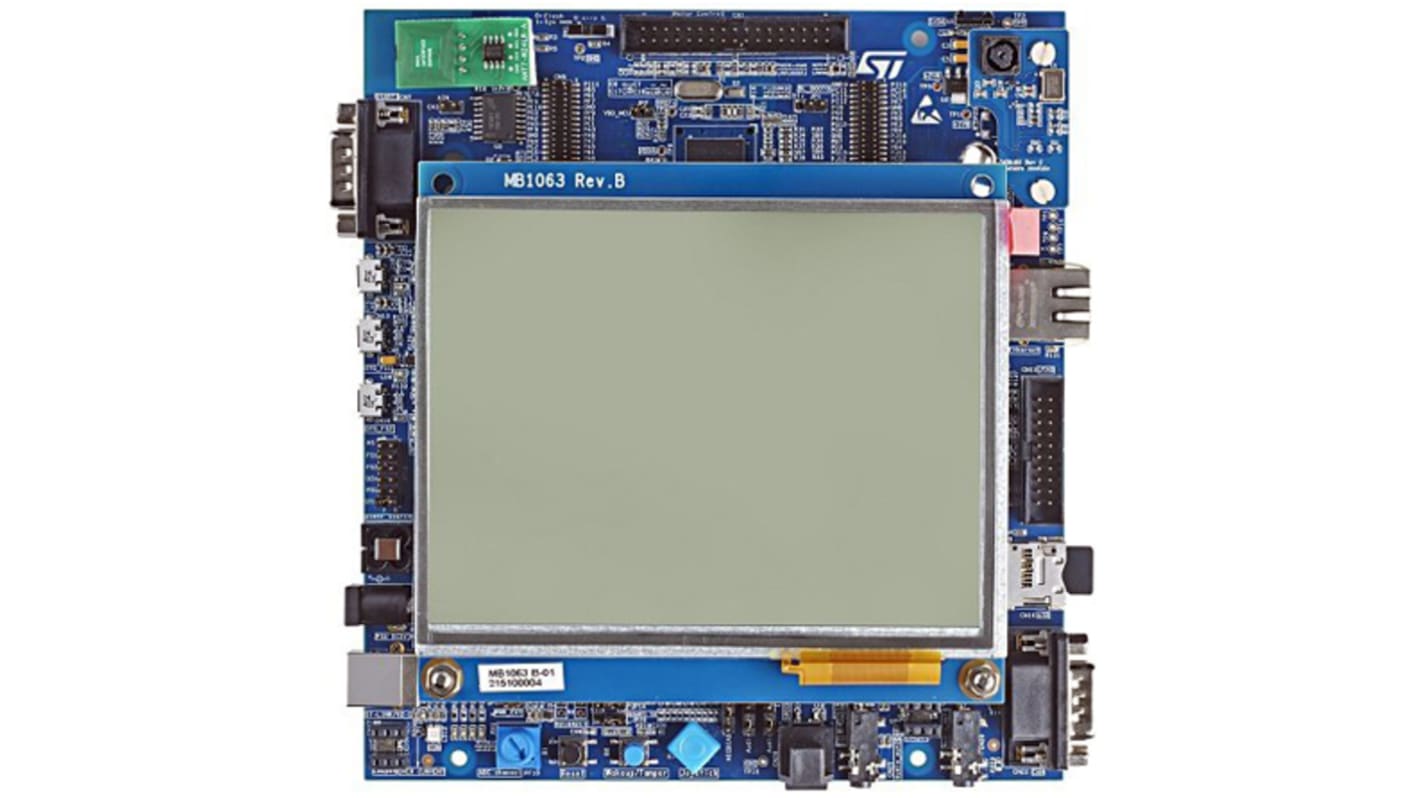

带 STM32F756NG 微控制器的评估板
STM32756G-EVAL2 评估板是一个完整的演示和开发平台，用于 STMicroelectronics STM32F756NGH6 微控制器，基于高性能 ARM® Cortex®-M7 32 位核心，带 1MB 内部闪存，320KB + 4KB 备用 SRAM。
它具有四个 I²C 接口、六个 SPI、三个多路复用单工 I²S 接口、SDMMC、四个 USART、两个 CAN、三个 12 位 ADC、两个 12 位 DAC、两个 SAI、8 - 14 位数字摄像头模块接口、USB OTG HS 和 USB OTG FS，以太网 MAC、FMC 接口，四路 SPI 接口、加密加速和 JTAG 调试支持。
全系列硬件都在板上的特性有助于用户评估所有外围设备。
6 个 5V 电源选项：外部电源连接器，ST-LINK/V2-1 USB，USB HS，USB FS1，USB FS2 连接器和子板
串行音频接口 (SAI) DAC、立体声音频插孔，可支持带麦克风的耳机
立体声数字麦克风，音频插孔连接器，用于连接外部扬声器
2GB（或更高）SDMMC 接口 MicroSD 卡
I²C 兼容串行接口，13.56MHz RF-EEPROM M24LR64-R
RS-232 串行通信
IrDA 收发器
支持 JTAG/SWD 和 ETM 追踪调试，嵌入式 ST-LINK/V2-1
符合 IEEE-802.3-2002 以太网连接器标准
摄像头模块
8Mx32 位 SDRAM、1Mx16 位 SRAM 和 8Mx16 位 NOR 闪存
512Mbit QuadSPI NOR 闪存
5.7 英寸 640x480 像素 TFT 彩色 LCD，带电容式触摸面板
具有 4 方向控制的操作杆与选择器
重置，唤醒/防篡改或钥匙按钮
4 色用户 LED
扩展连接器和存储器连接器，用于子板或绕接板
USB OTG HS 和 FS，带微型 AB 连接器
实时时钟 (RTC)，带备用电池
符合 CAN 2.0 A/B 的连接
电位计
电动机控制连接器
STM32F7 微控制器具有 ST 的 ART Accelerator™ 以及一个 L1 缓存，可提供 ARM Cortex-M7 内核的最大理论性能，而无论从嵌入式闪存还是从外部存储器执行代码。典型性能数据：216 MHz 时钟频率下为 1082 CoreMark / 462 DMIPS。
AXI 和多 AHB 总线矩阵，用于将核心、外围设备和存储器相互连接
某些型号上具有双精度浮点数学单元
高达 16KB +16KB 的 I 缓存和 D 缓存
高达 2MB 的嵌入式闪存，特定型号上具有同时读写能力
高达 512KB 的数据存储器，包括高达 128KB 的紧耦合数据存储器 (DTCM)，可用于栈、堆
16KB 的紧耦合指令存储器 (ITCM)，用于时间要求严格的程序
4KB 备份 SRAM，使数据处于最低功耗模式
外围设备速度独立于 CPU 速度（支持双时钟）
某些型号上具有保护代码执行功能 (PC-ROP)
电源效率：+1.8 V 直流下为 7 CoreMark/mW
