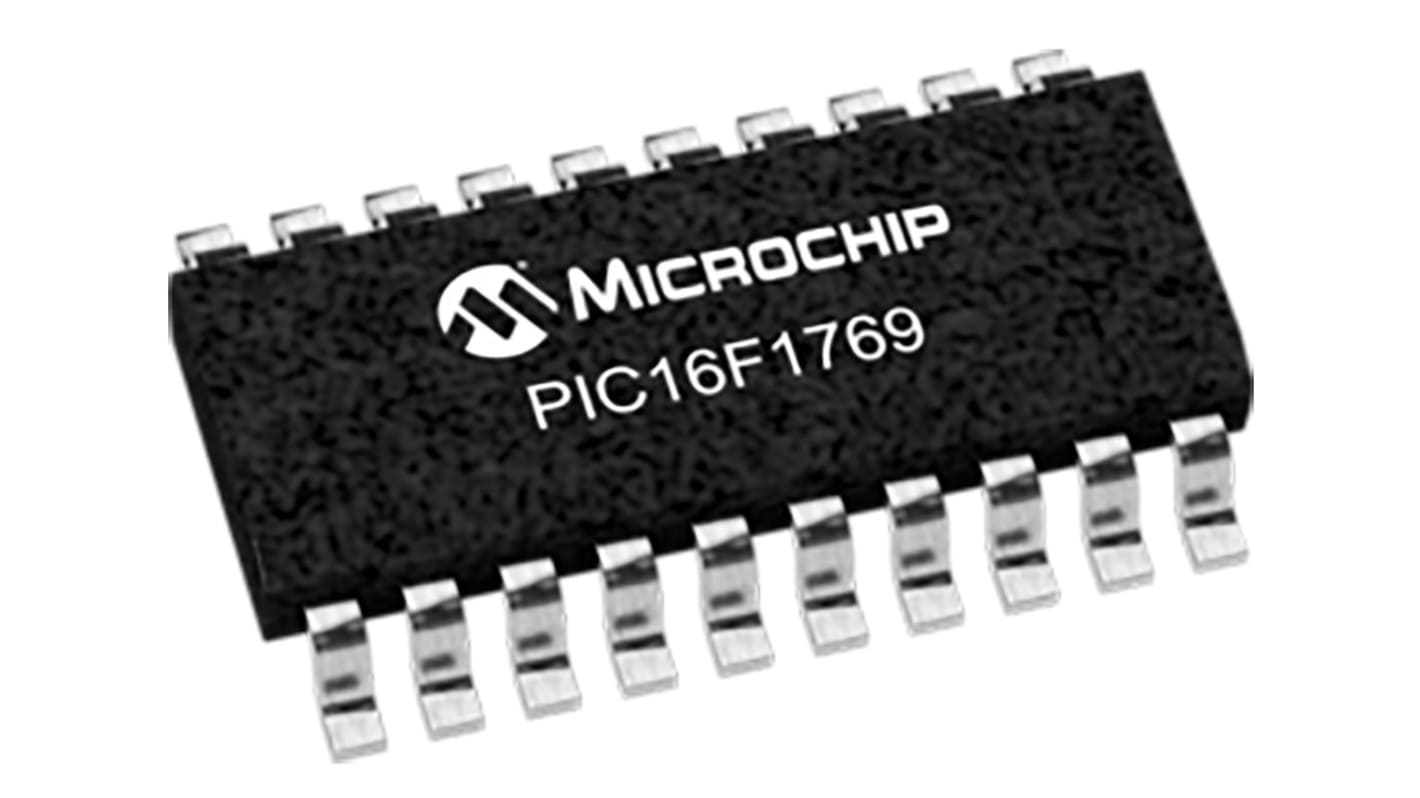

Name: Microchip , PIC16F1769-I/SO PIC16F1769 8 bit 微控制器, PIC内核, 20引脚, SOIC, 最大16 MHz, 14kB 闪存, 1 kB RAM
Brand: Microchip
SKU: 124-1553
Price: 18.15 CNY
Availability: LimitedAvailability

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Microchip
	产品类型	微控制器
	系列	PIC16F1769
	包装类型	SOIC
	安装类型	表面
	引脚数目	20
	装置核芯	PIC
	数据总线宽度	8bit
	程序存储器大小	14kB
	接口类型	SPI
	最高时钟频率	16MHz
	内存大小	1kB
	最大电源电压	5.5V
	最大功耗 Pd	1W
	最低工作温度	-40°C
	模拟比较器	4
	可编程 I/O 数目	22
	最高工作温度	85°C
	高度	2.35mm
	标准/认证	RoHS
	长度	12.8mm
	宽度	7.5 mm
	最低电源电压	2V
	程序存储器类型	闪存
	模数转换器	12 x 10 Bit
	汽车标准	否
	指令集结构	RISC
	计时器数目	2

	选择全部
	品牌 Microchip
	产品类型微控制器
	系列 PIC16F1769
	包装类型 SOIC
	安装类型表面
	引脚数目 20
	装置核芯 PIC
	数据总线宽度 8bit
	程序存储器大小 14kB
	接口类型 SPI
	最高时钟频率 16MHz
	内存大小 1kB
	最大电源电压 5.5V
	最大功耗 Pd 1W
	最低工作温度 -40°C
	模拟比较器 4
	可编程 I/O 数目 22
	最高工作温度 85°C
	高度 2.35mm
	标准/认证 RoHS
	长度 12.8mm
	宽度 7.5 mm
	最低电源电压 2V
	程序存储器类型闪存
	模数转换器 12 x 10 Bit
	汽车标准否
	指令集结构 RISC
	计时器数目 2

PIC16F1764/1765/1768/1769 8 位闪存微控制器

PIC16F176x 系列微控制器是基于 Microchip 的增强型中级核心的外设丰富 MCU，设计用于各种功能。这些设备可连接内部的板载外设，创建闭合回路系统，而无需使用引脚或任何附加印刷电路板区域。

微控制器功能

最大 8 MIPS CPU 速度

增强型中级芯，带 49 说明，16 级堆栈

低电流通电重置 (POR)

可配置通电计时器 (PWRT)

掉电重置 (BOR)，带可选触发点

延长监控计时器 (EWDT)

超低功耗 (XLP) 功能

精密内部振荡器

模拟外围设备

10 位模拟到数字转换器 (ADC) - 8 或 12 通道，具体取决于型号

运算放大器 – 1 或 2，具体取决于型号

高速比较器 – 2 或 4，具体取决于型号

数字到模拟转换器 (DAC) – 2 或 4，具体取决于型号

电压参考

Zero-Cross 探测器 (ZCD)

可编程斜坡发生器 (PRG) – 1 或 2，具体取决于型号

两个高电流驱动器输入/输出 - 高达100 mA 灌电流或源电流 (5V)

数字外围设备

三个可配置逻辑电池 (CLC) - 集成的组合和状态逻辑

互补输出生成器 (COG) – 1 或 2，具体取决于型号

捕获/比较/PWM (CCP) 模块 – 1 或 2，具体取决于型号

脉冲宽度调制器 (PWM) – 2 或 4，具体取决于型号

数据信号调制器 (DSM) – 1 或 2，具体取决于型号

外设引脚选择 (PPS)

串行通信 - 增强 (EUSART)、SPI、I2C™、RS-232、RS-485，兼容 LIN

单位	每单位	每包*
5 - 20	RMB16.064	RMB80.32
25 +	RMB15.742	RMB78.71
