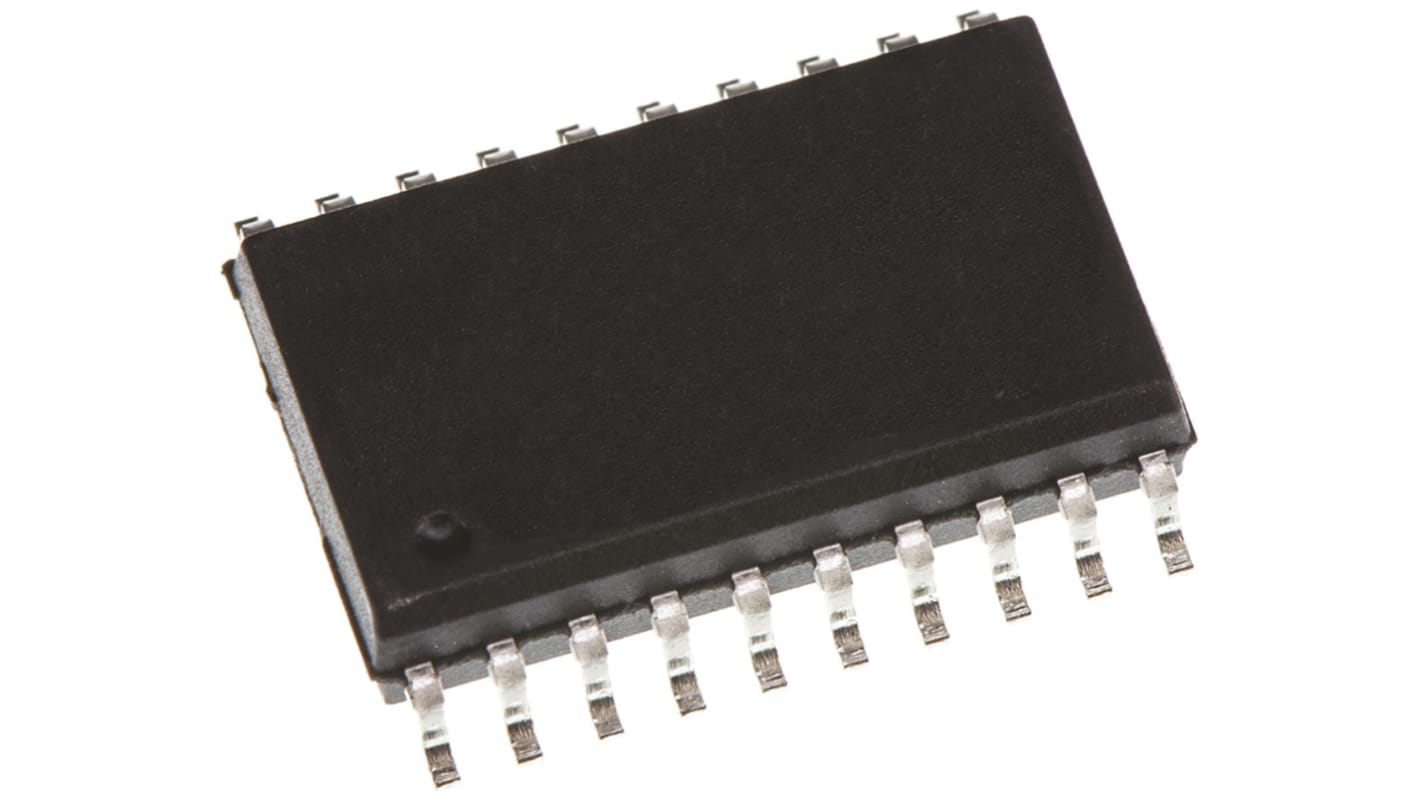

Microchip PIC18(L)F1XK22 8 bit 微控制器, PIC内核, 20引脚, SOIC, 最大64 MHz, 8kB 闪存, 256 bit RAM
- RS Stock No.:
- 144-9236
- Mfr. Part No.:
- PIC18F13K22-I/SO
- Brand:
- Microchip
Bulk discount available
Subtotal (1 tube of 38 units)*
¥671.84
(exc. VAT)
¥759.24
(inc. VAT)
最后的 RS 库存
- 最终 418 个，准备发货
Units | Per unit | Per Tube* |
|---|---|---|
| 38 - 38 | RMB17.68 | RMB671.84 |
| 76 - 342 | RMB17.326 | RMB658.39 |
| 380 + | RMB16.98 | RMB645.24 |
*price indicative
- RS Stock No.:
- 144-9236
- Mfr. Part No.:
- PIC18F13K22-I/SO
- Brand:
- Microchip
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | 微控制器 | |
| 系列 | PIC18(L)F1XK22 | |
| 包装类型 | SOIC | |
| 安装类型 | 表面 | |
| 引脚数目 | 20 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8bit | |
| 程序存储器大小 | 8kB | |
| 最高时钟频率 | 64MHz | |
| 内存大小 | 256bit | |
| 最大电源电压 | 5.5V | |
| 模拟比较器 | 2 | |
| 最低工作温度 | -40°C | |
| 最大功耗 Pd | 800mW | |
| 可编程 I/O 数目 | 18 | |
| DAC | 1 x 5 Bit | |
| 最高工作温度 | 85°C | |
| 长度 | 12.8mm | |
| 标准/认证 | RoHS | |
| 高度 | 2.35mm | |
| 宽度 | 7.5 mm | |
| 最低电源电压 | 2.3V | |
| 计时器数目 | 4 | |
| 模数转换器 | 12 x 10 Bit | |
| 程序存储器类型 | 闪存 | |
| 汽车标准 | 否 | |
| 指令集结构 | RISC | |
| Select all | ||
|---|---|---|
品牌 Microchip | ||
产品类型 微控制器 | ||
系列 PIC18(L)F1XK22 | ||
包装类型 SOIC | ||
安装类型 表面 | ||
引脚数目 20 | ||
装置核芯 PIC | ||
数据总线宽度 8bit | ||
程序存储器大小 8kB | ||
最高时钟频率 64MHz | ||
内存大小 256bit | ||
最大电源电压 5.5V | ||
模拟比较器 2 | ||
最低工作温度 -40°C | ||
最大功耗 Pd 800mW | ||
可编程 I/O 数目 18 | ||
DAC 1 x 5 Bit | ||
最高工作温度 85°C | ||
长度 12.8mm | ||
标准/认证 RoHS | ||
高度 2.35mm | ||
宽度 7.5 mm | ||
最低电源电压 2.3V | ||
计时器数目 4 | ||
模数转换器 12 x 10 Bit | ||
程序存储器类型 闪存 | ||
汽车标准 否 | ||
指令集结构 RISC | ||
- COO (Country of Origin):
- TH
PIC18F1xK22 8 位闪存微控制器
PIC18F2x1x/4x1x 系列微控制器基于 PIC18 体系结构，可提供 31 级硬件堆栈和 75 个说明。 这些 MCU 采用极低功耗技术，特别适用于低功耗至关重要的应用。
微控制器功能
最大 16 MIPS CPU 速度
75 指令 - 通过扩展指令集支持 83 指令
31 级硬件堆栈
可配置内部振荡器 - 可选频率范围 16 mHz 至 31 kHz
18 个输入/输出引脚
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
延长监控计时器 (WDT)
在线串行编程 (ICSP)
在线调试 (ICD)
极低功耗功能
睡眠模式：34 nA
监控计时器：460 nA
计时器 1 振荡器：650 nA @ 32 kHz
外设
10 位模拟到数字转换器 (ADC) – 12 通道
比较器模块
参考电压模块
三个 16 位计时器
一个 8 位计时器
一个增强型捕获、比较、PWM 模块
主同步串行端口 (MSSP) 模块，带有 SPI 和 I²C
增强型可寻址通用同步异步接收器发送器 (EUSART)
SR 闩锁模块
