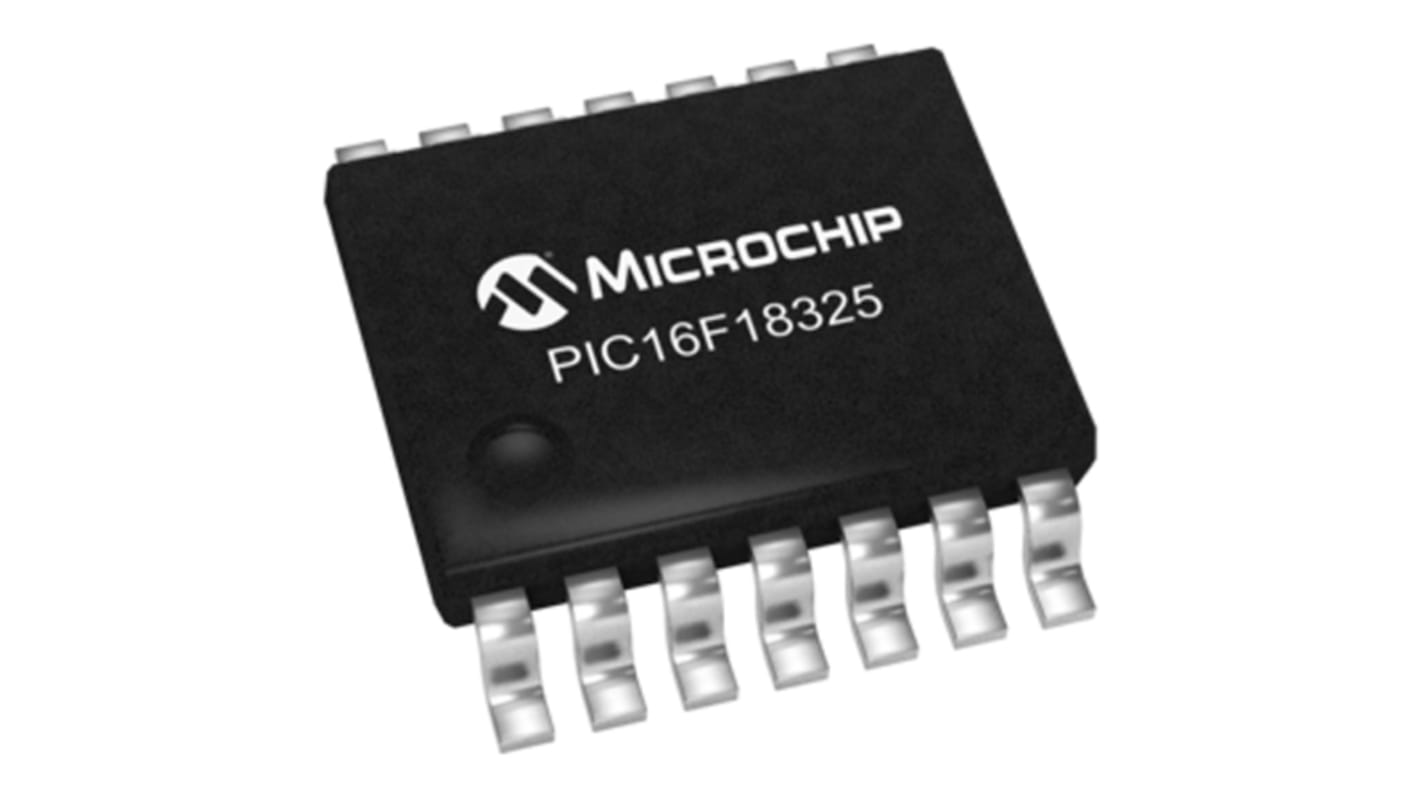

Microchip , PIC16F18325-I/SL PIC16F18325 8 bit 微控制器, PIC内核, 14引脚, SOIC, 最大32 MHz, 14kB 闪存, 1 kB RAM
- RS Stock No.:
- 159-7573
- Mfr. Part No.:
- PIC16F18325-I/SL
- Brand:
- Microchip
Bulk discount available
Subtotal (1 tube of 57 units)*
¥497.325
(exc. VAT)
¥561.963
(inc. VAT)
库存信息目前无法查询
Units | Per unit | Per Tube* |
|---|---|---|
| 57 - 57 | RMB8.725 | RMB497.33 |
| 114 - 513 | RMB8.55 | RMB487.35 |
| 570 + | RMB8.379 | RMB477.60 |
*price indicative
- RS Stock No.:
- 159-7573
- Mfr. Part No.:
- PIC16F18325-I/SL
- Brand:
- Microchip
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Microchip | |
| 系列 | PIC16F18325 | |
| 产品类型 | 微控制器 | |
| 包装类型 | SOIC | |
| 安装类型 | 表面 | |
| 引脚数目 | 14 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8bit | |
| 接口类型 | EUSART, I2C, SPI | |
| 程序存储器大小 | 14kB | |
| 最高时钟频率 | 32MHz | |
| 内存大小 | 1kB | |
| 最大电源电压 | 5.5V | |
| 模拟比较器 | 2 | |
| 最低工作温度 | -40°C | |
| DAC | 1 x 5 Bit | |
| 可编程 I/O 数目 | 12 | |
| 最大功耗 Pd | 800mW | |
| 最高工作温度 | 85°C | |
| 标准/认证 | No | |
| 长度 | 8.65mm | |
| 高度 | 1.5mm | |
| 宽度 | 3.9 mm | |
| 最低电源电压 | 1.8V | |
| 模数转换器 | 11 x 10 Bit | |
| 计时器数目 | 7 | |
| 汽车标准 | 否 | |
| 程序存储器类型 | 闪存 | |
| 指令集结构 | RISC | |
| Select all | ||
|---|---|---|
品牌 Microchip | ||
系列 PIC16F18325 | ||
产品类型 微控制器 | ||
包装类型 SOIC | ||
安装类型 表面 | ||
引脚数目 14 | ||
装置核芯 PIC | ||
数据总线宽度 8bit | ||
接口类型 EUSART, I2C, SPI | ||
程序存储器大小 14kB | ||
最高时钟频率 32MHz | ||
内存大小 1kB | ||
最大电源电压 5.5V | ||
模拟比较器 2 | ||
最低工作温度 -40°C | ||
DAC 1 x 5 Bit | ||
可编程 I/O 数目 12 | ||
最大功耗 Pd 800mW | ||
最高工作温度 85°C | ||
标准/认证 No | ||
长度 8.65mm | ||
高度 1.5mm | ||
宽度 3.9 mm | ||
最低电源电压 1.8V | ||
模数转换器 11 x 10 Bit | ||
计时器数目 7 | ||
汽车标准 否 | ||
程序存储器类型 闪存 | ||
指令集结构 RISC | ||
- COO (Country of Origin):
- TH
PIC16F18325/18326/18345/18346 8 位微控制器
Microchip PIC16F 系列是 8 位 MCU，包含 Microchip PIC® 体系结构，提供各种引脚和封装选项。
PIC16F18325/18345 微控制器基于 Microchip 增强型中级芯，包括全新的低功耗功能。 随外围模块禁用功能一起，还增加了 IDLE 和 DOZE 模式，允许从电源导轨和时钟树移除外围设备，实现零功率泄漏。
微控制器功能
最大 8 MIPS CPU 速度
49 个指令
16 级硬件堆栈
中断功能
内部振荡器
12 或 18 个输入/输出引脚
通电重置 (POR)
可配置开机计时器 (PWRTE)
掉电重置 (BOR) 和低功耗掉电重置 (LPBOR)
延长监控计时器 (WDT)
在线串行编程 (ICSP)
在线调试 (ICD)
低电压编程 (LVP)
外设引脚选择 (PPS)
省电功能
外围模块禁用 ( PMD ) - 可禁用不使用的外围设备，确保最小功耗
睡眠、待机和小憩低功率模式
睡眠模式：40 nA @ 1.8 V（典型）
监控计时器：250 nA @ 1.8 V（典型）
次级振荡器：300 nA @ 32 kHz
工作电流：8 μA @ 32 kHz 1.8 V（典型）
外围功能
10 位模拟到数字转换器 - 11 或 17 个通道，具体取决于型号
5 位数字到模拟转换器 (DAC)
两个比较器 (COMP)
电压参考
四个可配置逻辑电池 (CLC)
两个补充波形发生器 (CWG)
四个 Capture/Compare/PWM CCP 模块
两个 10 位 PWM
数字控制振荡器 (NCO)
与 EUSART – RS-232、RS-485 和 LIN 兼容
两个主同步串行端口 (MSSP) – 兼容 I2C、SMBus、PMBus
数据信号调制器 (DSM)
四个 8 位计时器，带硬件限制计时器 (HLT)
三个 16 位计时器
