Specifications

Technical Reference

Legislation and Compliance

Product Details

Find similar products by selecting one or more attributes.

Select all	Attribute	Value
	品牌	Microchip
	产品类型	微控制器
	系列	SAM4E
	包装类型	LQFP
	安装类型	表面
	引脚数目	100
	装置核芯	ARM Cortex M4
	数据总线宽度	32bit
	程序存储器大小	1MB
	最高时钟频率	120MHz
	内存大小	128kB
	最大电源电压	3.6V
	最低工作温度	-40°C
	模拟比较器	1
	可编程 I/O 数目	117
	DAC	1 x 12 Bit
	最高工作温度	105°C
	高度	1.45mm
	标准/认证	No
	长度	14mm
	宽度	14 mm
	最低电源电压	1.62V
	程序存储器类型	闪存
	指令集结构	哈佛
	模数转换器	24 x 16 Bit
	计时器数目	1
	汽车标准	否

	Select all
	品牌 Microchip
	产品类型微控制器
	系列 SAM4E
	包装类型 LQFP
	安装类型表面
	引脚数目 100
	装置核芯 ARM Cortex M4
	数据总线宽度 32bit
	程序存储器大小 1MB
	最高时钟频率 120MHz
	内存大小 128kB
	最大电源电压 3.6V
	最低工作温度 -40°C
	模拟比较器 1
	可编程 I/O 数目 117
	DAC 1 x 12 Bit
	最高工作温度 105°C
	高度 1.45mm
	标准/认证 No
	长度 14mm
	宽度 14 mm
	最低电源电压 1.62V
	程序存储器类型闪存
	指令集结构哈佛
	模数转换器 24 x 16 Bit
	计时器数目 1
	汽车标准否

Datasheet

COO (Country of Origin):: TW

作为基于 ARM® Cortex®-M4 处理器的微控制器 (MCU)，SAM4E16C 具有浮点单元和高数据带宽架构，主要针对工业自动化和建筑控制应用。该设备嵌入了 1 MB 闪存并具有多个网络/连接外围设备，其中包括与 2.0A/B 兼容的 CAN 接口和 1 个与 IEEE 标准 1588 兼容的 10/100 Mbps 以太网 MAC。

微控制器功能

磁心

ARM7TDMI® ARM® Thumb® 处理器 32 位 RISC 架构

高密度 16 位指令集

EmbeddedICE™ 在线仿真、调试通信通道支持

存储器

128 Kb，512 页 256 字节（单平面）

32 Kb 嵌入式 SRAM，实现最大速度的单周期存取

MPU

系统

嵌入式 1.8 V 稳压器，电流消耗高达 100 mA，用于内核和外部组件

基于上电复位电池和低功率工厂校准掉电检测

低功耗 RC 振荡器，3 MHz 至 20 MHz 片上振荡器和 1 个 PLL

PMC

AIC

2 线 UART 和调试支持

Units	Per unit
23 - 44	RMB72.96
45 +	RMB71.50

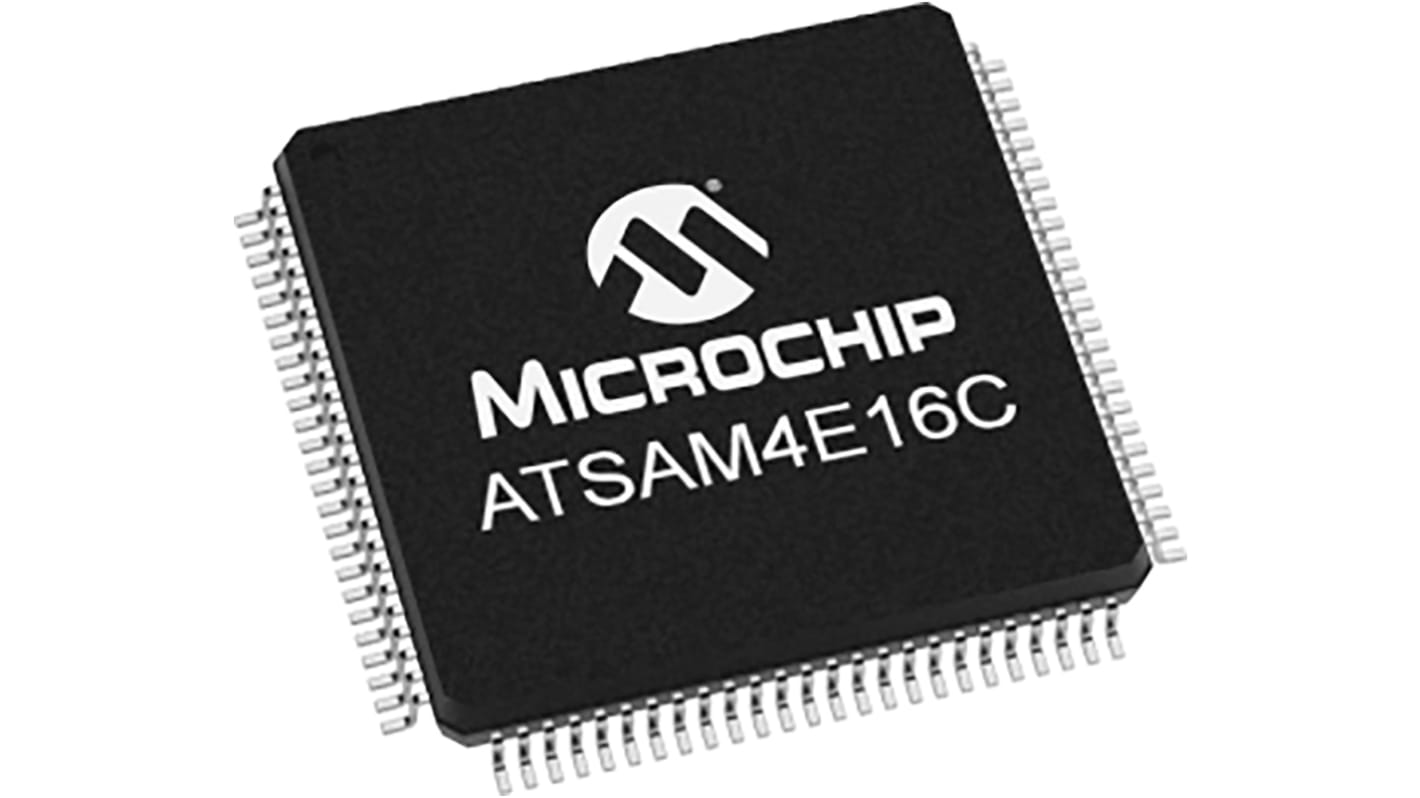

Microchip SAM4E 32 bit 微控制器, ARM Cortex M4内核, 100引脚, LQFP, 最大120 MHz, 1MB 闪存, 128 kB RAM
