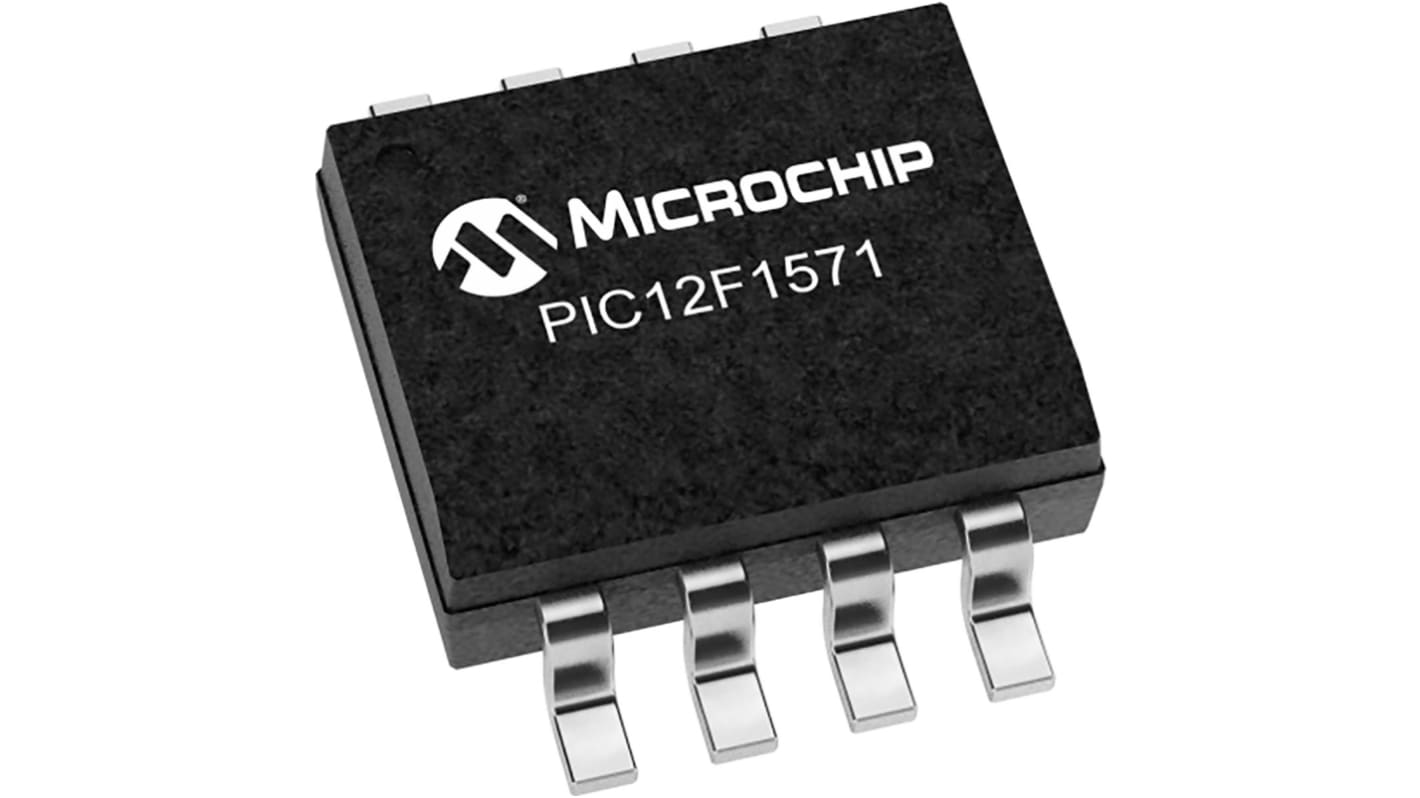

Name: Microchip PIC12F1571 8 bit 微控制器, PIC内核, 8引脚, SOIC, 最大20 MHz, 8kB 闪存, 128 bit RAM
Brand: Microchip
SKU: 199-5383
Price: 6.10 CNY
Availability: InStock

Specifications

Technical Reference

Legislation and Compliance

Product Details

Find similar products by selecting one or more attributes.

Select all	Attribute	Value
	品牌	Microchip
	产品类型	微控制器
	系列	PIC12F1571
	包装类型	SOIC
	安装类型	表面
	引脚数目	8
	装置核芯	PIC
	数据总线宽度	8bit
	程序存储器大小	8kB
	接口类型	SPI, UART
	最高时钟频率	20MHz
	内存大小	128bit
	最大电源电压	5.5V
	最低工作温度	-40°C
	DAC	1 x 5 Bit
	可编程 I/O 数目	6
	模拟比较器	1
	最高工作温度	85°C
	长度	4.9mm
	标准/认证	RoHS
	宽度	3.9 mm
	高度	1.25mm
	最低电源电压	2.3V
	指令集结构	RISC
	汽车标准	否
	模数转换器	4 x 10 Bit
	程序存储器类型	闪存
	计时器数目	4

	Select all
	品牌 Microchip
	产品类型微控制器
	系列 PIC12F1571
	包装类型 SOIC
	安装类型表面
	引脚数目 8
	装置核芯 PIC
	数据总线宽度 8bit
	程序存储器大小 8kB
	接口类型 SPI, UART
	最高时钟频率 20MHz
	内存大小 128bit
	最大电源电压 5.5V
	最低工作温度 -40°C
	DAC 1 x 5 Bit
	可编程 I/O 数目 6
	模拟比较器 1
	最高工作温度 85°C
	长度 4.9mm
	标准/认证 RoHS
	宽度 3.9 mm
	高度 1.25mm
	最低电源电压 2.3V
	指令集结构 RISC
	汽车标准否
	模数转换器 4 x 10 Bit
	程序存储器类型闪存
	计时器数目 4

Datasheet - PIC12F1571T-I/SN

Microchip PIC12F1571 8 引脚微控制器具有高精度 16 位 PWM。它可在 2.3 V 至 5.5 V 电压范围内工作。内核独立外围设备 (16 位 PWM ，互补波形发生器) ，增强型通用同步异步接收器收发器和智能模拟 (ADC ，比较器和 DAC) 可实现闭环反馈和通信，用于多个细分市场。它具有 1 KB 程序存储器闪存和 128 字节 SRAM。

增强型中级内核，带 49 个指令，16 级堆栈

具有自行读取/写入功能的闪存程序存储器

内部时钟频率可从 31 kHz 增至 32 MHz

补充波形发生器 (CWG)

4 通道 10 位 ADC，带参考电压

5 位数字到模拟转换器 (DAC)

使用 16 位 PWM 提供 3 个额外 16 位计时器

延长监控计时器 (WDT)

增强型电源开/关重置

低功耗掉电重置 (LPBOR)

可编程掉电重置 (BOR)

在线串行编程 (ICSP)

温度范围介于 40°C 和 +85°C 之间

SOIC 封装

Units	Per unit	Per Reel*
3300 - 13200	RMB5.396	RMB17,806.80
16500 +	RMB5.288	RMB17,450.40
