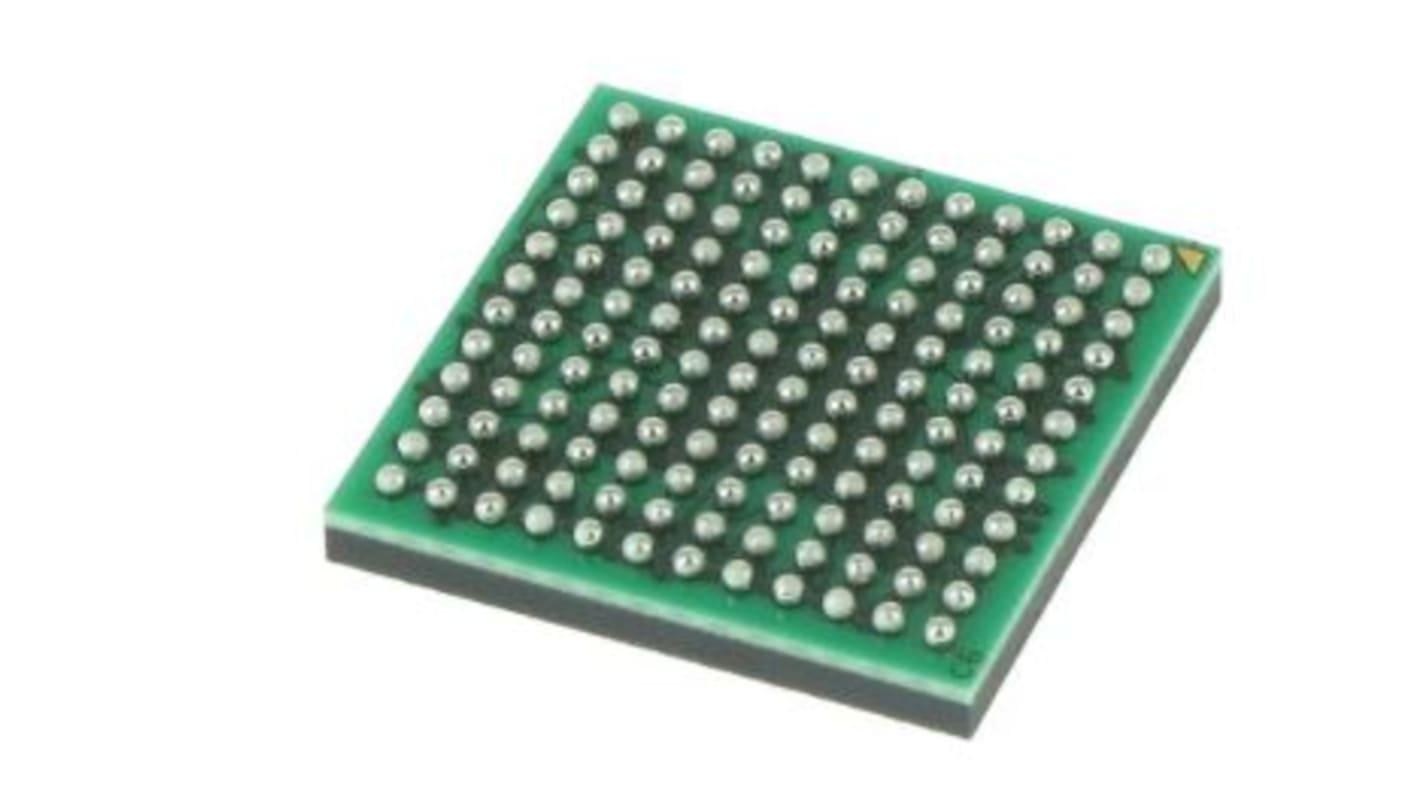

Name: STMicroelectronics , STM32L4R9ZGJ6 STM32L4R9ZG 微控制器, ARM Cortex M4内核, 144引脚, UFBGA, 最大120 MHz, 1024kB 闪存, 640 kB RAM
Brand: STMicroelectronics
SKU: 233-3085
Price: 151.86 CNY
Availability: OutOfStock

Specifications

Technical Reference

Legislation and Compliance

Product Details

Find similar products by selecting one or more attributes.

Select all	Attribute	Value
	品牌	STMicroelectronics
	系列	STM32L4R9ZG
	产品类型	微控制器
	包装类型	UFBGA
	安装类型	表面
	引脚数目	144
	装置核芯	ARM Cortex M4
	数据总线宽度	32bit
	程序存储器大小	1024kB
	最高时钟频率	120MHz
	内存大小	640kB
	最大电源电压	3.6V
	最低工作温度	-40°C
	最高工作温度	85°C
	宽度	10 mm
	可编程 I/O 数目	136
	模拟比较器	2
	最大功耗 Pd	385mW
	长度	10mm
	DAC	2 x 12 Bit
	标准/认证	No
	高度	0.6mm
	最低电源电压	1.71V
	程序存储器类型	闪存
	模数转换器	1 x 12 Bit
	汽车标准	否
	指令集结构	RISC
	计时器数目	16

	Select all
	品牌 STMicroelectronics
	系列 STM32L4R9ZG
	产品类型微控制器
	包装类型 UFBGA
	安装类型表面
	引脚数目 144
	装置核芯 ARM Cortex M4
	数据总线宽度 32bit
	程序存储器大小 1024kB
	最高时钟频率 120MHz
	内存大小 640kB
	最大电源电压 3.6V
	最低工作温度 -40°C
	最高工作温度 85°C
	宽度 10 mm
	可编程 I/O 数目 136
	模拟比较器 2
	最大功耗 Pd 385mW
	长度 10mm
	DAC 2 x 12 Bit
	标准/认证 No
	高度 0.6mm
	最低电源电压 1.71V
	程序存储器类型闪存
	模数转换器 1 x 12 Bit
	汽车标准否
	指令集结构 RISC
	计时器数目 16

Datasheet - STM32L4R9ZGJ6

STMicroelectronics STM32 设备是超低功耗微控制器系列 (STM32L4+ 系列) ，基于高性能 ARM® Cortex® -M4 32 位 RISC 内核。它们的工作频率高达 120 MHz。 Cortex-M4 内核具有单精度浮点单元 (FPU) ，支持所有 ARM® 单精度数据处理指令和所有数据类型。Cortex-M4 内核还实现了一整套 DSP（数字信号处理）指令和存储器保护单元 (MPU)，可增强应用安全性。

1.71 V 至 3.6 V 电源

-40°C 至 85/125°C 温度范围

批量采集模式 (BAM)

VBAT 模式下为 305 nA ：提供 RTC 和 32x32 位备份寄存器

33 nA 关闭模式 (5 个唤醒引脚)

125 nA 待机模式 (5 个唤醒引脚)

420 nA 待机模式，带 RTC

2.8 μA 停止 2 ，带 RTC

μA μ A/MHz 运行模式 (LDO 模式)

μA μ A/MHz 运行模式 (@ 3.3 V SMPS 模式)

5 μs 从停止模式唤醒

在所有模式下执行掉电重置 (BOR)（关闭除外）

互连矩阵

Units	Per unit
1 - 9	RMB134.39
10 - 49	RMB131.70
50 - 99	RMB129.06
100 +	RMB126.48
