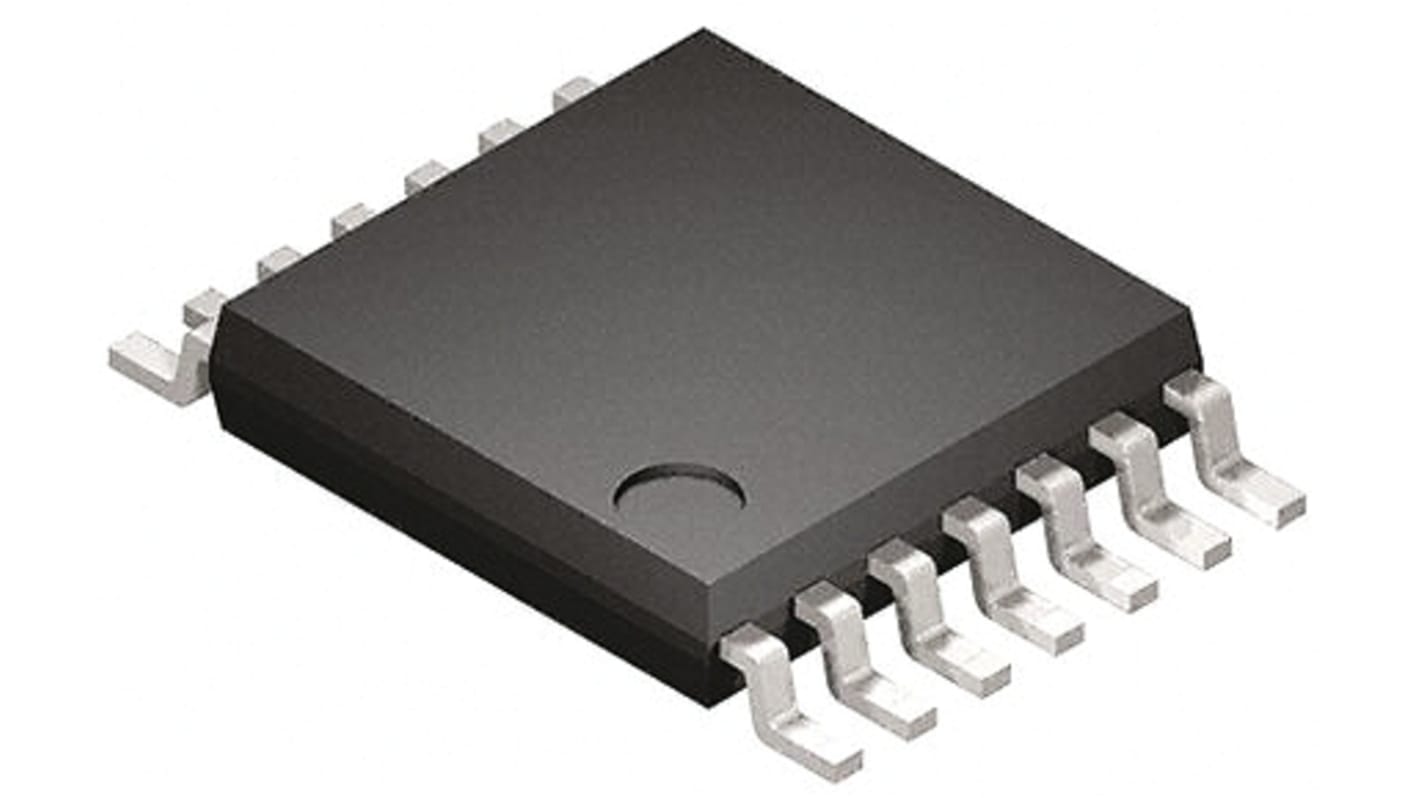

Microchip , PIC16F1503-E/ST PIC16F1503 8 bit 微控制器, PIC内核, 14引脚, TSSOP, 最大20 MHz, 3.5kB 闪存, 128 bit RAM

查看所有单片机

小计（1 包，共 10 件）*

¥82.58

(不含税)

¥93.32

(含税)

Add to Basket
选择或输入数量
最后的 RS 库存
  • 最终 1,260 个，准备发货
单位
每单位
每包*
10 +RMB8.258RMB82.58

* 参考价格

RS 库存编号:
823-4472
制造商零件编号:
PIC16F1503-E/ST
制造商:
Microchip
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Microchip

产品类型

微控制器

系列

PIC16F1503

包装类型

TSSOP

安装类型

表面

引脚数目

14

装置核芯

PIC

数据总线宽度

8bit

程序存储器大小

3.5kB

最高时钟频率

20MHz

内存大小

128bit

最大电源电压

5.5V

最大功耗 Pd

800mW

DAC

1 x 5 Bit

最低工作温度

-40°C

模拟比较器

2

可编程 I/O 数目

22

最高工作温度

125°C

标准/认证

RoHS

宽度

4.5 mm

高度

1.05mm

长度

5.1mm

最低电源电压

1.8V

模数转换器

8 x 10 Bit

程序存储器类型

闪存

指令集结构

RISC

汽车标准

否

计时器数目

3

PIC16F1503 8 位闪存微控制器


Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F1503 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 5 MIP、3.5 千字节的程序存储器，数据存储器为 128 字节 RAM。 板载可配置振荡器，精确度为 ±1%。

微控制器功能


最大 20 MHz CPU 速度

49 个指令

16 级硬件堆栈

16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 32 kHz

12 个输入/输出引脚

通电重置 (POR)

通电计时器 (PWRT)

可编程低功率掉电重置 (LPBOR)

延长监控计时器 (WDT)

在线串行编程 (ICSP)

在线调试 (ICD)

外设


8 通道 10 位模拟到数字转换器 (ADC)

数字到模拟转换器 (DAC)

两个比较器

电压参考

两个 8 位计时器

一个 16 位计时器

四个 10 位 PWM 模块

主同步串行端口 (MSSP)，带有 SPI 和 I2C

两个可配置逻辑单元 (CLC) 模块

互补波形发生器 (CWG)
