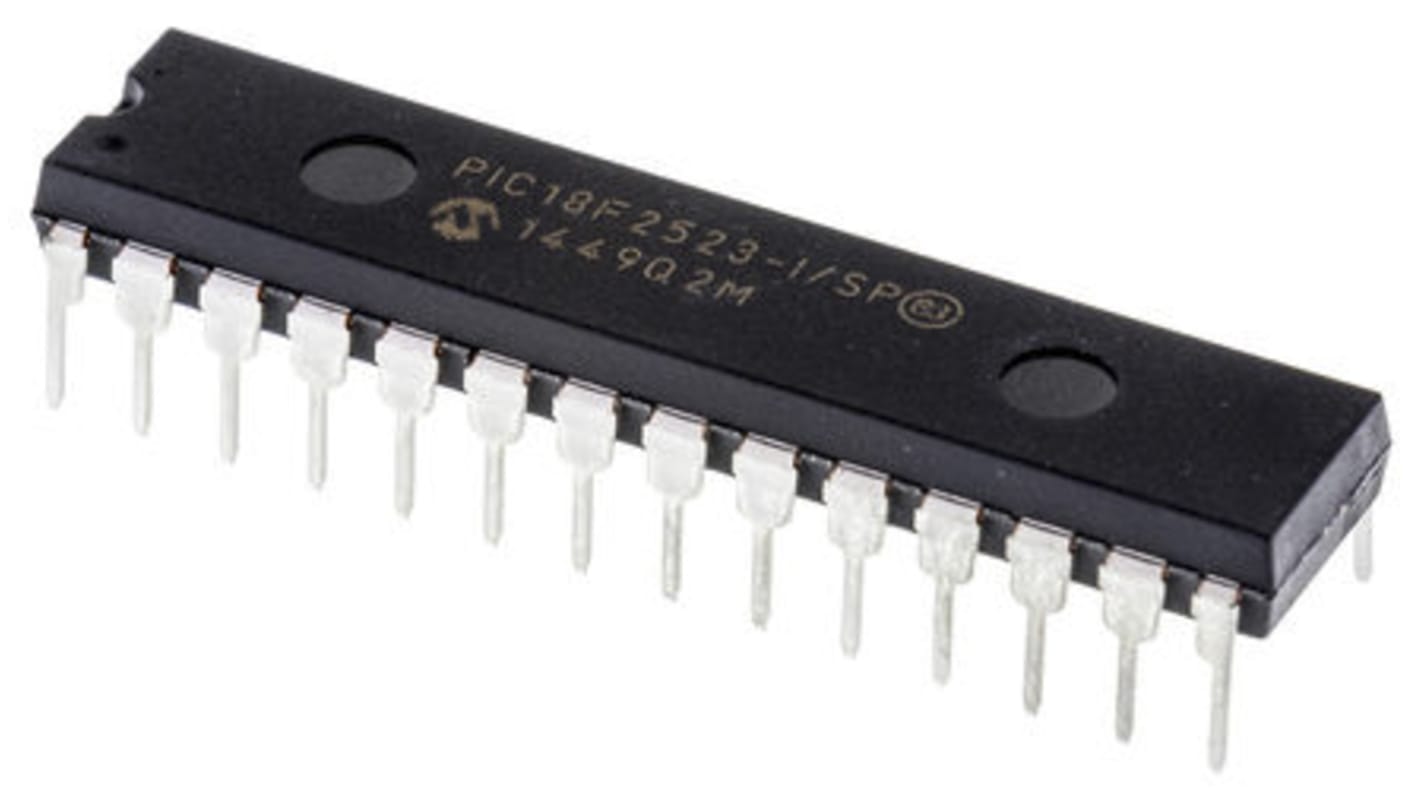

Microchip PIC18F2523 8 bit 微控制器, PIC内核, 28引脚, SPDIP, 最大40 MHz, 32kB 闪存, 1.54 kB RAM
- RS 库存编号:
- 876-6884
- 制造商零件编号:
- PIC18F2523-I/SP
- 制造商:
- Microchip
可享批量折扣
小计（1 管，共 15 件）*
¥974.73
(不含税)
¥1,101.45
(含税)
有库存
- 300 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 15 - 15 | RMB64.982 | RMB974.73 |
| 30 - 45 | RMB63.683 | RMB955.25 |
| 60 + | RMB62.409 | RMB936.14 |
* 参考价格
- RS 库存编号:
- 876-6884
- 制造商零件编号:
- PIC18F2523-I/SP
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | 微控制器 | |
| 系列 | PIC18F2523 | |
| 包装类型 | SPDIP | |
| 安装类型 | 通孔 | |
| 引脚数目 | 28 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8bit | |
| 程序存储器大小 | 32kB | |
| 最高时钟频率 | 40MHz | |
| 内存大小 | 1.54kB | |
| 最大电源电压 | 5.5V | |
| 可编程 I/O 数目 | 25 | |
| 最低工作温度 | -40°C | |
| 最大扩展内存大小 | 8bit | |
| 模拟比较器 | 3 | |
| 最大功耗 Pd | 1W | |
| 最高工作温度 | 85°C | |
| 长度 | 35.56mm | |
| 宽度 | 7.49 mm | |
| 标准/认证 | No | |
| 高度 | 3.81mm | |
| 最低电源电压 | 2V | |
| 指令集结构 | RISC | |
| 模数转换器 | 10 x 12 Bit | |
| 计时器数目 | 4 | |
| 程序存储器类型 | 闪存 | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
产品类型 微控制器 | ||
系列 PIC18F2523 | ||
包装类型 SPDIP | ||
安装类型 通孔 | ||
引脚数目 28 | ||
装置核芯 PIC | ||
数据总线宽度 8bit | ||
程序存储器大小 32kB | ||
最高时钟频率 40MHz | ||
内存大小 1.54kB | ||
最大电源电压 5.5V | ||
可编程 I/O 数目 25 | ||
最低工作温度 -40°C | ||
最大扩展内存大小 8bit | ||
模拟比较器 3 | ||
最大功耗 Pd 1W | ||
最高工作温度 85°C | ||
长度 35.56mm | ||
宽度 7.49 mm | ||
标准/认证 No | ||
高度 3.81mm | ||
最低电源电压 2V | ||
指令集结构 RISC | ||
模数转换器 10 x 12 Bit | ||
计时器数目 4 | ||
程序存储器类型 闪存 | ||
汽车标准 否 | ||
PIC18F2423/2523/4423/4523 8 位微控制器
Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。
PIC18F2420/2520/4420/4520 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 32 kb 的程序存储器、多达 1536 kb 的 RAM 和 256 kb 的数据 EEPROM。 板载可配置振荡器。
微控制器功能
40 MHz 最大 CPU 速度
75 指令 - 通过扩展指令集支持 83 指令
31 级硬件堆栈
可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz
25 个输入/输出引脚 - PIC18F2423/2523 型号
36 个输入/输出引脚 - PIC18F4423/4523 型号
nanoWatt 技术
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
延长监控计时器 (WDT)
高电压/低电压检测 (HLVD) 模块
在线串行编程 (ICSP)
在线调试 (ICD)
外设
12 位模拟到数字转换器 (ADC) - PIC18F2423/2523 型号 10 通道；PIC18F4423/4523 13 通道
一个增强型采集、比较、PWM 模块 - 仅 PIC18F4423/4523 型号
采集、比较、PWM 模块 - PIC18F2423/2523 型号 x 2、PIC18F4423/4523 型号 x 1
两个比较器
一个 8 位计时器
三个 16 位计时器
主同步串行端口 (MSSP) 模块，带有 SPI 和 I2C
增强型通用同步异步接收器发射器 (EUSART)
