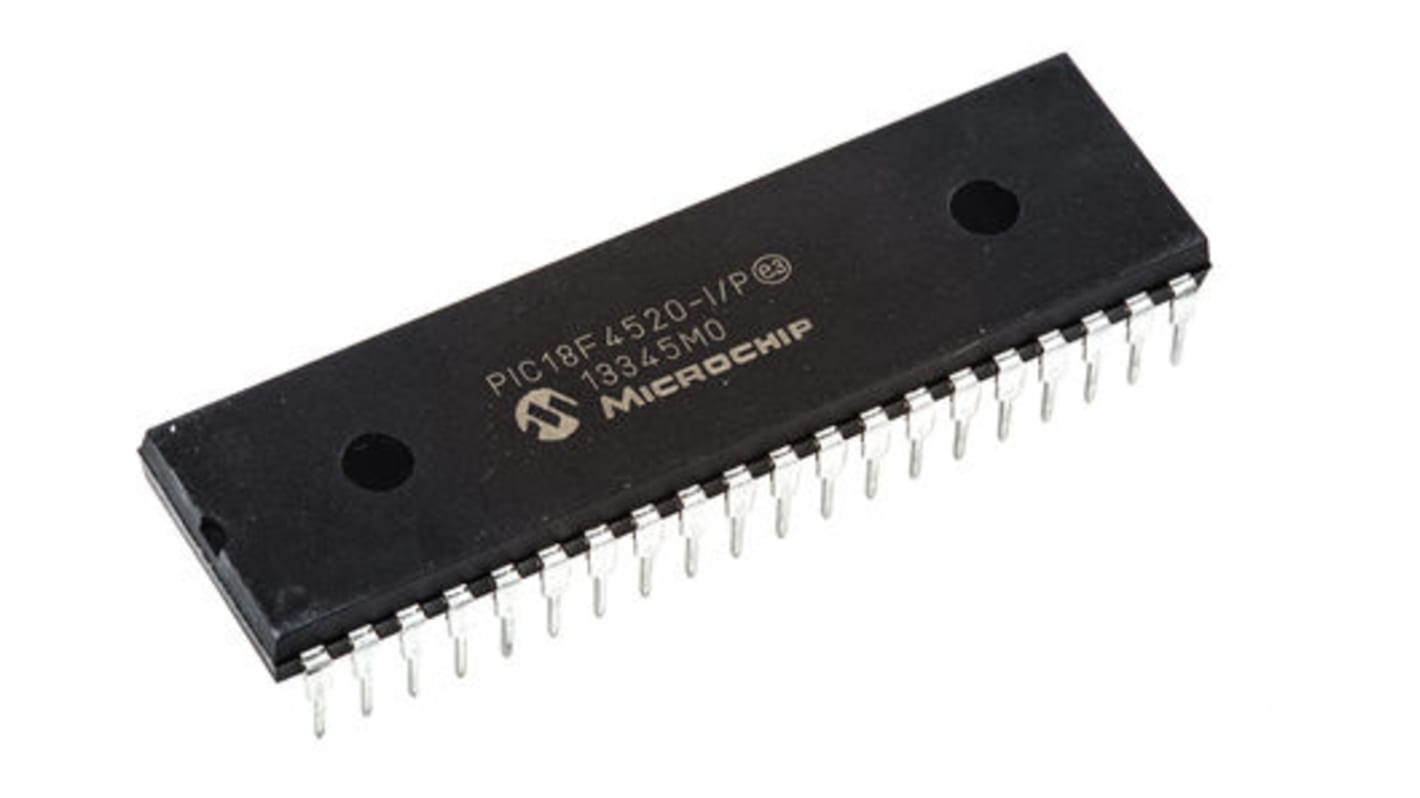

Microchip PIC18F单片机, PIC内核, 40针, PDIP, 最大40MHz, 32 kB、256 B 闪存, 1.536 kB RAM
- RS 库存编号:
- 887-7268
- 制造商零件编号:
- PIC18F4520-I/P
- 制造商:
- Microchip
小计（1 管，共 10 件）*
¥573.50
(不含税)
¥648.10
(含税)
有库存
- 另外 270 件在 2025年12月08日 发货
- 另外 290 件在 2025年12月08日 发货
- 另外 120 件在 2025年12月15日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 10 + | RMB57.35 | RMB573.50 |
* 参考价格
- RS 库存编号:
- 887-7268
- 制造商零件编号:
- PIC18F4520-I/P
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 系列名称 | PIC18F | |
| 封装类型 | PDIP | |
| 安装类型 | 通孔 | |
| 引脚数目 | 40 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8Bit | |
| 程序存储器大小 | 32 kB、256 B | |
| 最大频率 | 40MHz | |
| 内存大小 | 1.536 kB | |
| USB通道 | 0 | |
| PWM单元数目 | 2 | |
| SPI通道数目 | 1 | |
| CAN通道数目 | 0 | |
| USART 通道数量 | 1 | |
| I2C通道数目 | 1 | |
| UART通道数目 | 0 | |
| 典型工作电源电压 | 4.2 → 5.5 V | |
| 指令集结构 | RISC | |
| 模数转换器 | 13 x 10 位 | |
| 长度 | 53.21mm | |
| PCI通道数目 | 0 | |
| 以太网通道数目 | 0 | |
| LIN 通道数量 | 0 | |
| 高度 | 4.95mm | |
| 宽度 | 0.58in | |
| 尺寸 | 2.095 x 0.58 x 0.195in | |
| 脉冲宽度调制 | 1 (CCP)，1 (ECCP) | |
| 程序存储器类型 | 闪存 | |
| 最高工作温度 | +85 °C | |
| 最低工作温度 | -40 °C | |
| 模数转换器单元数目 | 1 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
系列名称 PIC18F | ||
封装类型 PDIP | ||
安装类型 通孔 | ||
引脚数目 40 | ||
装置核芯 PIC | ||
数据总线宽度 8Bit | ||
程序存储器大小 32 kB、256 B | ||
最大频率 40MHz | ||
内存大小 1.536 kB | ||
USB通道 0 | ||
PWM单元数目 2 | ||
SPI通道数目 1 | ||
CAN通道数目 0 | ||
USART 通道数量 1 | ||
I2C通道数目 1 | ||
UART通道数目 0 | ||
典型工作电源电压 4.2 → 5.5 V | ||
指令集结构 RISC | ||
模数转换器 13 x 10 位 | ||
长度 53.21mm | ||
PCI通道数目 0 | ||
以太网通道数目 0 | ||
LIN 通道数量 0 | ||
高度 4.95mm | ||
宽度 0.58in | ||
尺寸 2.095 x 0.58 x 0.195in | ||
脉冲宽度调制 1 (CCP)，1 (ECCP) | ||
程序存储器类型 闪存 | ||
最高工作温度 +85 °C | ||
最低工作温度 -40 °C | ||
模数转换器单元数目 1 | ||
PIC18F2420/2520/4420/4520 8 位微控制器
Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。
PIC18F2420/2520/4420/4520 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3896 kb 的 RAM。 板载可配置振荡器。
PIC18F2420/2520/4420/4520 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3896 kb 的 RAM。 板载可配置振荡器。
微控制器功能
40 MHz 最大 CPU 速度
75 指令 - 通过扩展指令集支持 83 指令
31 级硬件堆栈
可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz
25 个输入/输出引脚 - PIC18F2420/2520 型号
36 个输入/输出引脚 - PIC18F4420/4520 型号
nanoWatt 技术
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
延长监控计时器 (WDT)
高电压/低电压检测 (HLVD) 模块
低电压编程 (LVP)
在线串行编程 (ICSP)
在线调试 (ICD)
75 指令 - 通过扩展指令集支持 83 指令
31 级硬件堆栈
可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz
25 个输入/输出引脚 - PIC18F2420/2520 型号
36 个输入/输出引脚 - PIC18F4420/4520 型号
nanoWatt 技术
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
延长监控计时器 (WDT)
高电压/低电压检测 (HLVD) 模块
低电压编程 (LVP)
在线串行编程 (ICSP)
在线调试 (ICD)
外设
10 位模拟到数字转换器 (ADC) - PIC18F2420/2520 型号 10 通道；PIC18F4420/4520 13 通道
一个增强型采集、比较、PWM 模块 - 仅 PIC18F4420/4520 型号
采集、比较、PWM 模块 - PIC18F2420/2520 型号 x 2、PIC18F4420/4520 型号 x 1
两个比较器
一个 8 位计时器
三个 16 位计时器
主同步串行端口 (MSSP) 模块，带有 SPI 和 I2C
增强型可寻址通用同步异步接收器发送器 (EUSART)
一个增强型采集、比较、PWM 模块 - 仅 PIC18F4420/4520 型号
采集、比较、PWM 模块 - PIC18F2420/2520 型号 x 2、PIC18F4420/4520 型号 x 1
两个比较器
一个 8 位计时器
三个 16 位计时器
主同步串行端口 (MSSP) 模块，带有 SPI 和 I2C
增强型可寻址通用同步异步接收器发送器 (EUSART)
