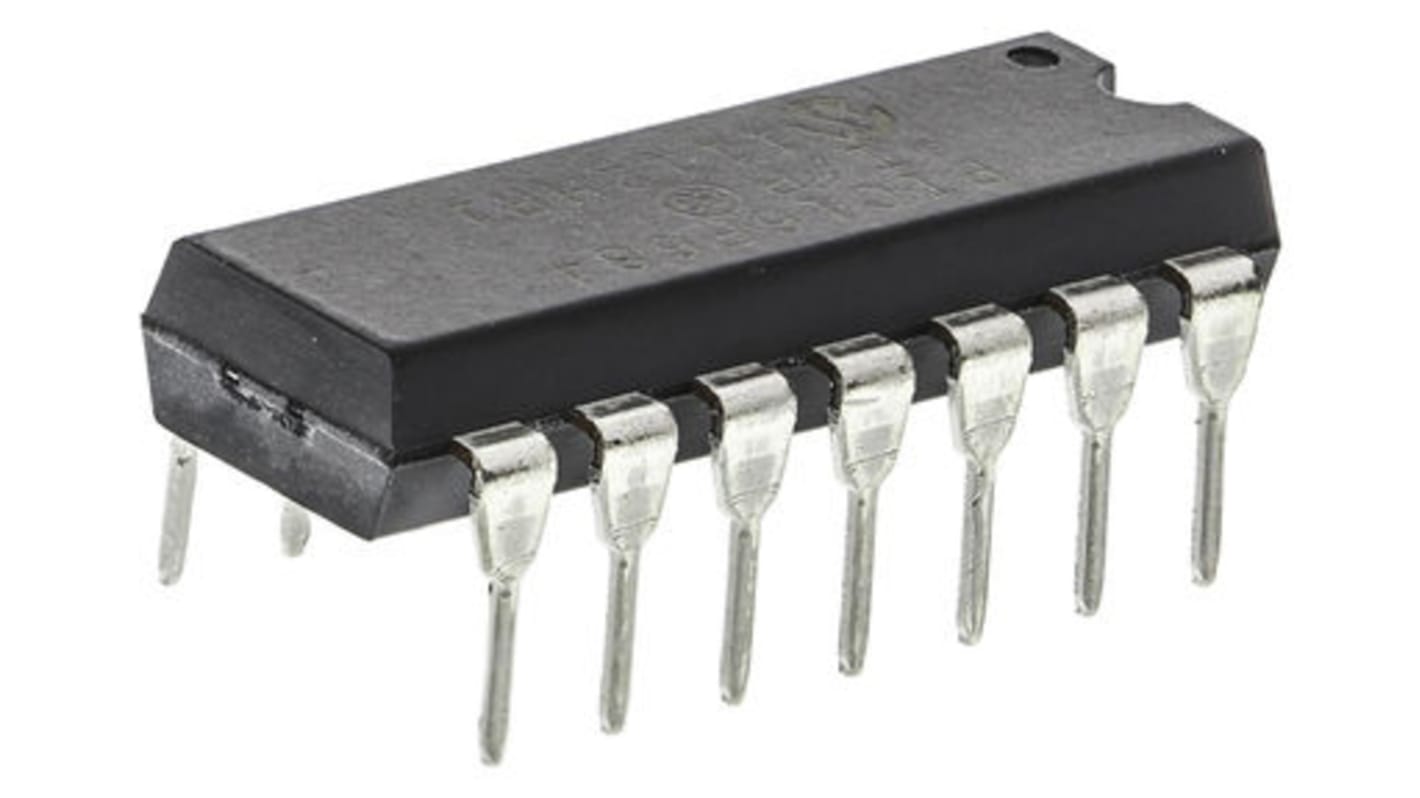

Microchip PIC16F684 8 bit 微控制器, PIC内核, 14引脚, PDIP, 最大20 MHz, 3.5kB 闪存, 128 bit RAM
- RS 库存编号:
- 887-7353
- 制造商零件编号:
- PIC16F684-I/P
- 制造商:
- Microchip
可享批量折扣
小计（1 管，共 30 件）*
¥592.38
(不含税)
¥669.39
(含税)
有库存
- 60 件将从其他地点发货
- 另外 150 件在 2025年12月17日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 30 - 30 | RMB19.746 | RMB592.38 |
| 60 - 270 | RMB19.351 | RMB580.53 |
| 300 + | RMB18.964 | RMB568.92 |
* 参考价格
- RS 库存编号:
- 887-7353
- 制造商零件编号:
- PIC16F684-I/P
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | 微控制器 | |
| 系列 | PIC16F684 | |
| 包装类型 | PDIP | |
| 安装类型 | 通孔 | |
| 引脚数目 | 14 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8bit | |
| 程序存储器大小 | 3.5kB | |
| 最高时钟频率 | 20MHz | |
| 内存大小 | 128bit | |
| 最大电源电压 | 5.5V | |
| 可编程 I/O 数目 | 26 | |
| 模拟比较器 | 2 | |
| 最大功耗 Pd | 800mW | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 85°C | |
| 高度 | 4.95mm | |
| 长度 | 19.69mm | |
| 标准/认证 | No | |
| 宽度 | 7.11 mm | |
| 最低电源电压 | 2V | |
| 模数转换器 | 8 x 10 Bit | |
| 程序存储器类型 | 闪存 | |
| 计时器数目 | 3 | |
| 指令集结构 | RISC | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
产品类型 微控制器 | ||
系列 PIC16F684 | ||
包装类型 PDIP | ||
安装类型 通孔 | ||
引脚数目 14 | ||
装置核芯 PIC | ||
数据总线宽度 8bit | ||
程序存储器大小 3.5kB | ||
最高时钟频率 20MHz | ||
内存大小 128bit | ||
最大电源电压 5.5V | ||
可编程 I/O 数目 26 | ||
模拟比较器 2 | ||
最大功耗 Pd 800mW | ||
最低工作温度 -40°C | ||
最高工作温度 85°C | ||
高度 4.95mm | ||
长度 19.69mm | ||
标准/认证 No | ||
宽度 7.11 mm | ||
最低电源电压 2V | ||
模数转换器 8 x 10 Bit | ||
程序存储器类型 闪存 | ||
计时器数目 3 | ||
指令集结构 RISC | ||
汽车标准 否 | ||
PIC16F684 8 位闪存微控制器
Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F684 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节的程序内存，128 字节 RAM 和 256 字节的数据 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。
微控制器功能
最大 20 MHz CPU 速度
35 个指令
8 级硬件堆栈
8 MHz 内部振荡器 – 可选频率范围 8 MHz 至 125 kHz
12 个输入/输出引脚
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
监控计时器 (WDT)
在线串行编程 (ICSP)
外设
10 位模拟到数字转换器 (ADC) – 8 通道
两个比较器
两个 8 位计时器
一个 16 位计时器
增强型捕获、比较、PWM 模块
