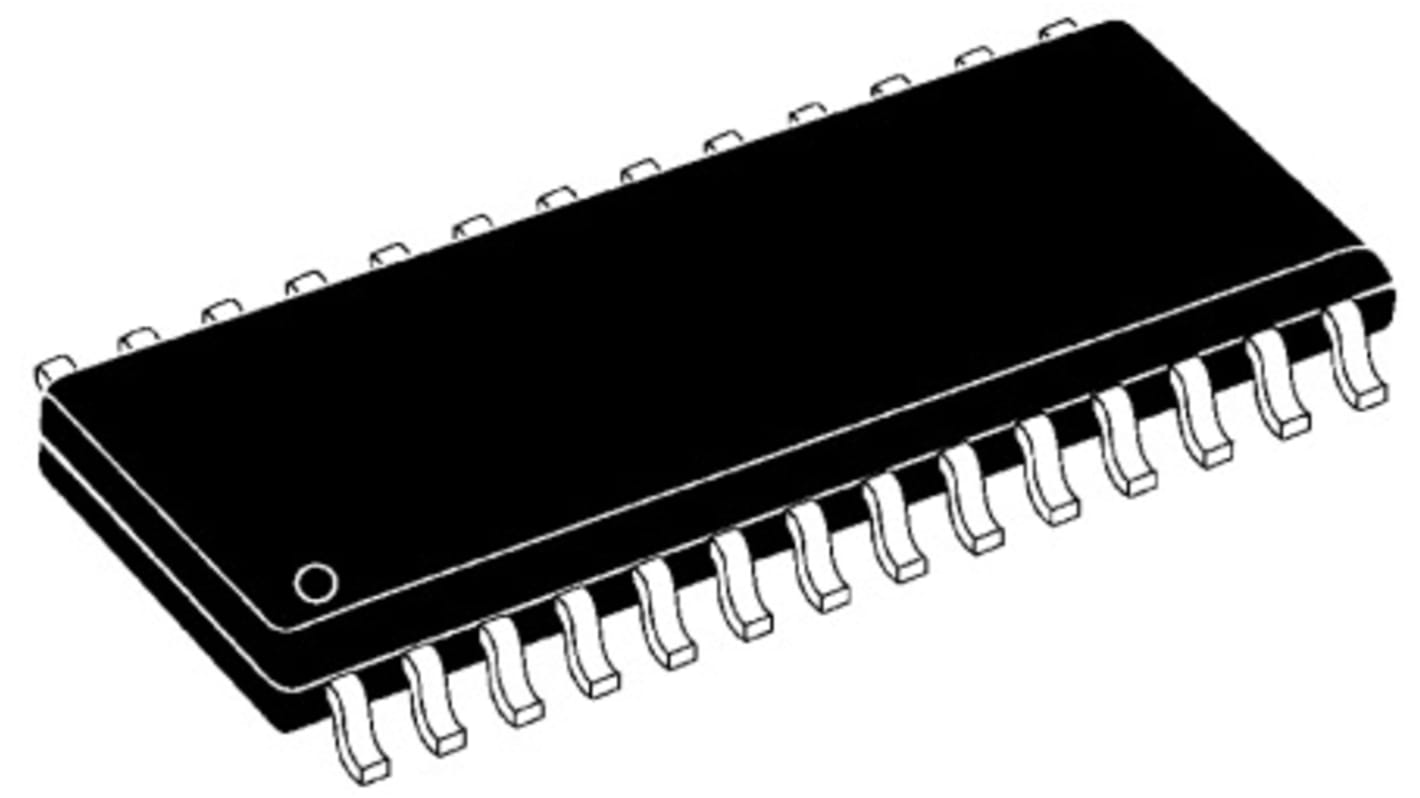

Microchip dsPIC30F单片机, dsPIC内核, 28针, SOIC, 最大30MIPS, 1.024 kB、12 kB 闪存, 512 B RAM
- RS 库存编号:
- 912-2777
- 制造商零件编号:
- DSPIC30F2010-30I/SO
- 制造商:
- Microchip
可享批量折扣
小计（1 管，共 27 件）*
¥1,103.733
(不含税)
¥1,247.211
(含税)
暂时缺货
- 1,512 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 27 - 27 | RMB40.879 | RMB1,103.73 |
| 54 + | RMB40.061 | RMB1,081.65 |
* 参考价格
- RS 库存编号:
- 912-2777
- 制造商零件编号:
- DSPIC30F2010-30I/SO
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 系列名称 | dsPIC30F | |
| 封装类型 | SOIC | |
| 安装类型 | 贴片 | |
| 引脚数目 | 28 | |
| 装置核芯 | dsPIC | |
| 数据总线宽度 | 16Bit | |
| 程序存储器大小 | 1.024 kB、12 kB | |
| 最大频率 | 30MIPS | |
| 内存大小 | 512 B | |
| USB通道 | 0 | |
| PWM单元数目 | 3 x 16 bit | |
| SPI通道数目 | 1 | |
| I2C通道数目 | 1 | |
| USART 通道数量 | 0 | |
| 典型工作电源电压 | 2.5 → 5.5 V | |
| UART通道数目 | 1 | |
| CAN通道数目 | 0 | |
| PCI通道数目 | 0 | |
| 以太网通道数目 | 0 | |
| LIN 通道数量 | 0 | |
| 高度 | 2.35mm | |
| 宽度 | 7.5mm | |
| 尺寸 | 17.9 x 7.5 x 2.35mm | |
| 脉冲宽度调制 | 1 （ 6 通道）（电动机控制）、 2 （ 16 位） | |
| 最低工作温度 | -40 °C | |
| 程序存储器类型 | 闪存 | |
| 最高工作温度 | +85 °C | |
| 模数转换器单元数目 | 1 | |
| 长度 | 17.9mm | |
| 模数转换器 | 6 x 10 位 | |
| 以太网通道的最大数量 | 0 | |
| 指令集结构 | RISC | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
系列名称 dsPIC30F | ||
封装类型 SOIC | ||
安装类型 贴片 | ||
引脚数目 28 | ||
装置核芯 dsPIC | ||
数据总线宽度 16Bit | ||
程序存储器大小 1.024 kB、12 kB | ||
最大频率 30MIPS | ||
内存大小 512 B | ||
USB通道 0 | ||
PWM单元数目 3 x 16 bit | ||
SPI通道数目 1 | ||
I2C通道数目 1 | ||
USART 通道数量 0 | ||
典型工作电源电压 2.5 → 5.5 V | ||
UART通道数目 1 | ||
CAN通道数目 0 | ||
PCI通道数目 0 | ||
以太网通道数目 0 | ||
LIN 通道数量 0 | ||
高度 2.35mm | ||
宽度 7.5mm | ||
尺寸 17.9 x 7.5 x 2.35mm | ||
脉冲宽度调制 1 （ 6 通道）（电动机控制）、 2 （ 16 位） | ||
最低工作温度 -40 °C | ||
程序存储器类型 闪存 | ||
最高工作温度 +85 °C | ||
模数转换器单元数目 1 | ||
长度 17.9mm | ||
模数转换器 6 x 10 位 | ||
以太网通道的最大数量 0 | ||
指令集结构 RISC | ||
- COO (Country of Origin):
- TH
dsPIC30F1010/202x 16 位数字信号控制器
Microchip 的 dsPIC30F 系列数字信号控制器 (DSC) 为设计人员提供有着 MCU 的简便性的 DSP 类似性能。 dsPIC30F1010/202x 系列的设备具有外围设备，以支持数字开关模式电源 (SMPS) 和其他数字电源转换应用。
CPU 功能
最大 30 MIPS CPU 速度
改良的哈佛体系结构
经 C 编译器优化的指令集体系结构
83 基座说明，带柔性寻址模式
24 位宽说明，16 位宽数据路径
12 K 字节片上闪存程序空间
512 字节片上数据 RAM
16 x 16 位工作寄存器阵列
32 个中断源
三个外部中断源
每个中断 8 个用户可选优先级级别
4 个处理器例外情况和软件陷阱
改良的哈佛体系结构
经 C 编译器优化的指令集体系结构
83 基座说明，带柔性寻址模式
24 位宽说明，16 位宽数据路径
12 K 字节片上闪存程序空间
512 字节片上数据 RAM
16 x 16 位工作寄存器阵列
32 个中断源
三个外部中断源
每个中断 8 个用户可选优先级级别
4 个处理器例外情况和软件陷阱
DSP 引擎功能
模块和位倒序模式
两个 40 位宽蓄电池，带可选饱和逻辑
17 位 x 17 位单周期硬件部分/整数倍增器
单周期倍乘 (MAC) 操作
40 级柱式移位器
双数据获取
两个 40 位宽蓄电池，带可选饱和逻辑
17 位 x 17 位单周期硬件部分/整数倍增器
单周期倍乘 (MAC) 操作
40 级柱式移位器
双数据获取
外围功能
高电流汇电流/源电流输入/输出引脚：25 mA/25 mA
三个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项
一个 16 位捕获输入功能
两个 16 位比较/PWM 输出功能
四个带 8 个输出的 PWM 生成器
10 位 2000 Ksps 模拟到数字转换器 (ADC) - 6 到 12 通道，具体取决于型号
四个模拟比较器
3 线 SPI 模块
I2CTM 模块
UART 模块
三个 16 位计时器/计数器 - 将 16 位计时器配对到 32 位计时器模块的选项
一个 16 位捕获输入功能
两个 16 位比较/PWM 输出功能
四个带 8 个输出的 PWM 生成器
10 位 2000 Ksps 模拟到数字转换器 (ADC) - 6 到 12 通道，具体取决于型号
四个模拟比较器
3 线 SPI 模块
I2CTM 模块
UART 模块
