Schneider Electric 电流继电器, 1, 3相, DIN导轨安装

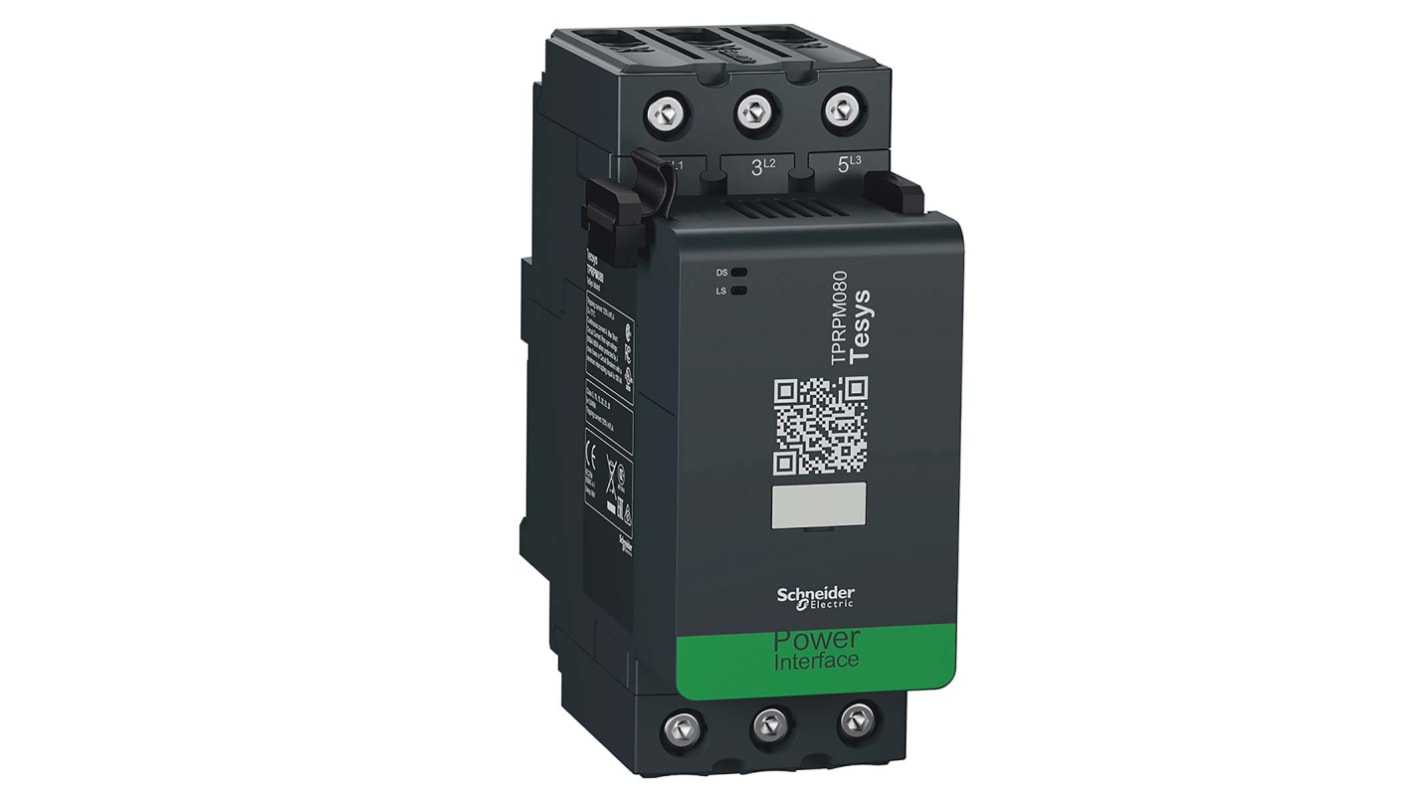

介绍施耐德电气 TeSys Island 电源接口模块，该模块是 TeSys Island 产品系列的一部分。它通过总线耦合器连接到自动化控制器，并且仅在建立此连接时才可操作。此电源模块可用的功能包括上游电压存在检测、电子热过载保护、电流监控和第三方电源设备的控制（与 TPRDG IO 模块关联时）。

• TeSys Island 模块与 TPRBC 总线耦合器、TPRDG 数字 IO 模块和 TPRAN 模拟 IO 模块兼容
• 3 极 (3P)
• 额定工作电压为 <= 690 V AC 47...63 Hz
• 过压类别 - III
• 电源模块可远程或自动复位
• 本地信号由 1 个 LED（绿色/红色）DS（设备状态）和 1 个 LED（绿色/红色）LS（负载状态）组成
• 一相至三相
• 该电源模块的控制电路电压为 24 V DC，由总线耦合器供电
• 电流消耗为 60 mA

• 热过载保护
• 电机过热
• 过流
• 欠流
• 堵塞
• 长启动
• 失速
• 快速循环锁定
• 快速重启锁定
• 相位反转
• 相位缺失
• 相序
• 相位不平衡
• 接地电流

• 设备开启时间
• 故障次数
• 设备电源循环次数
• 平均电流 Iavg
• 平均电压 Vavg
• 最大电流 Imax
• 最大电压 Vmax

这一概念致力于控制和监控机器和流程，每个 TeSys Island 产品都在电气控制面板内切换、保护和管理高达 80A (AC3) 的电机和电气负载方面发挥着重要作用。

• 出色的数字负载管理解决方案，使您的机器和流程更加智能和可靠
• TeSys Island 提供完全数字化和面向对象的负载管理系统，并且是符合工业 4.0 的数据提供商
• 通过使用和安装 TeSys Island，用户可以缩短产品上市时间，并使 OEM 能够在工业 4.0 之旅中更快地前进
• 通过 TeSys Island 方法，用户将能够简化应用和系统配置的功能，并减少工程任务的数量
• TeSys Island 可以加快机器工程和安装阶段
• TeSys Island 概念还可以轻松集成到第三方自动化系统中，支持多种现场总线，如 EtherNet/IP、Modbus TCP、PROFINET 和 PROFIBUS
• 为用户提供对所有相关负载数据的访问，以进行高级系统诊断

• 管理高达 80 A (AC-3)/37 kW/40 hp 的电机电气负载
• 通过总线耦合器实现现场总线连接，用于以太网/IP、Modbus TCP、PROFINET 或 PROFIBUS
• 提供相关负载数据，如电流、功率、能量和高级诊断数据
• TsSys Island 虚拟对象和专用配置和维护工具简化了工程和调试
• 用户可以在 1 个岛上安装多达 20 个模块，这些模块安装在 DIN 导轨上（最长 112cm）
• 由于通过现场总线实现了完全连接，因此无需控制或辅助接线
• 由于所有调整和设置都已数字化，因此无需机械刻度盘或拨码开关
• 参考数量有限，包括 5 种启动器尺寸、数字和模拟 I/O 以及电压测量模块
• 嵌入式网络安全（Achilles 2 级）
• 提供 SIL 启动器，旨在集成到功能安全系统中符合 IEC 61508、IEC 62061 和 ISO 13849-1 标准，包括 TUV 认证（Stop 0 和 1，接线类别 1 至 2，适用于 PL c、d 和 SIL 2 级
• 完全符合国际标准（IEC / UL / CSA 61010、IEC / UL / CSA 60947、GB/T14018）
• 请参阅技术参考资料了解更多信息
