产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	ABB
	监测应用	相位，电压
	电气相位	3
	电压感应距离	300 → 500V 交流
	触点配置	DPDT
	电压灵敏度	过压，欠压
	安装类型	DIN导轨
	相位灵敏度	断相，相序
	延时	0.1 → 30 s, 0s
	频率感应距离	45 → 65Hz
	系列	CM-PVS
	宽度	22.5mm
	最高工作温度	+60°C
	最低工作温度	-25°C
	尺寸	103.7 x 22.5 x 85.6mm
	最小电压感应	300V 交流
	长度	103.7mm
	高度	85.6mm
	工作温度范围	+60°C
	最大电压感应	500V 交流
	端子类型	螺钉

	选择全部
	品牌 ABB
	监测应用相位，电压
	电气相位 3
	电压感应距离 300 → 500V 交流
	触点配置 DPDT
	电压灵敏度过压，欠压
	安装类型 DIN导轨
	相位灵敏度断相，相序
	延时 0.1 → 30 s, 0s
	频率感应距离 45 → 65Hz
	系列 CM-PVS
	宽度 22.5mm
	最高工作温度 +60°C
	最低工作温度 -25°C
	尺寸 103.7 x 22.5 x 85.6mm
	最小电压感应 300V 交流
	长度 103.7mm
	高度 85.6mm
	工作温度范围 +60°C
	最大电压感应 500V 交流
	端子类型螺钉

COO (Country of Origin):: DE

CM-PVS 三相监控继电器

CM-PVS.x1 是监控继电器，用于三相电源。它们可监控相位参数、相序、相位故障、过压和欠压。过压和欠压的阈值可以进行调整。

三相电源的相序（可关闭）、相位故障、过压和欠压的监控
过压和欠压的阈值可以作为绝对值进行调整
断开延时可通过对数刻度进行调整或关闭
可以选择接通延时型或断开延时型断开延迟
由测量电路供电
真有效值测量原理
2 个 c/o（单刀双掷）触点
3 个用于状态指示的 LED

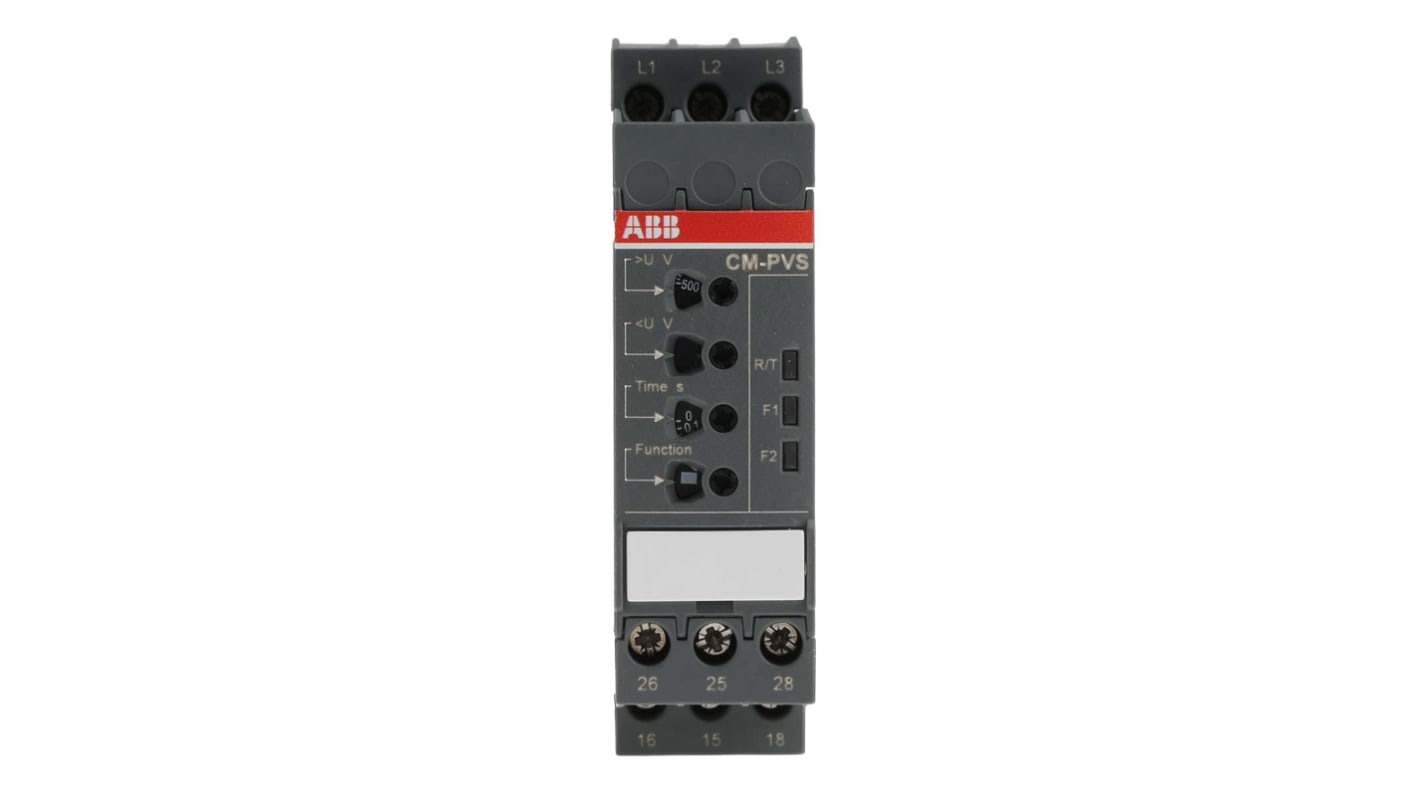

ABB DIN 导轨电压监控继电器，3 相，双刀双掷 - 1SVR730794R3300 CM-PVS.41S

使用 ABB 的这款双刀双掷（DPDT）电压监控继电器防止设备和电路发生电气损坏。设备用于 3 相电路，跟踪连接到的系统的相位参数（序列和故障）。监控 300 至 500 V 交流范围内的过压和欠压，并在发生故障时触发开关从而关闭电路。仅消耗 25 mA 的电流，此继电器是工业和商业系统的节能安全解决方案。

特性和优势

• -25°C 至 +60°C 的宽工作温度范围，适用于严苛条件
• 机械工作寿命超过 30,000,000 次循环，保证长期性能
• 银和镍触点，电阻低，实现可靠连接
• 黄色和红色 LED 指示灯，易于监控和故障诊断
• 轻松地安装到 DIN 导轨上，无需专业工具

应用

• 材料处理设备
• 过程和包装行业
• 工业传送机

此继电器的尺寸是多少？

此监控继电器尺寸紧凑 103.7（长）x 22.5（宽）x 85.6 mm（高），因此是空间受限的设置的实用选择。

该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com

ABB 过压/相序/电压继电器, 三相, DIN导轨安装, DPDT, 可感应300 → 500V 交流, 可感应45 → 65Hz

CM-PVS 三相监控继电器

ABB DIN 导轨电压监控继电器，3 相，双刀双掷 - 1SVR730794R3300 CM-PVS.41S
