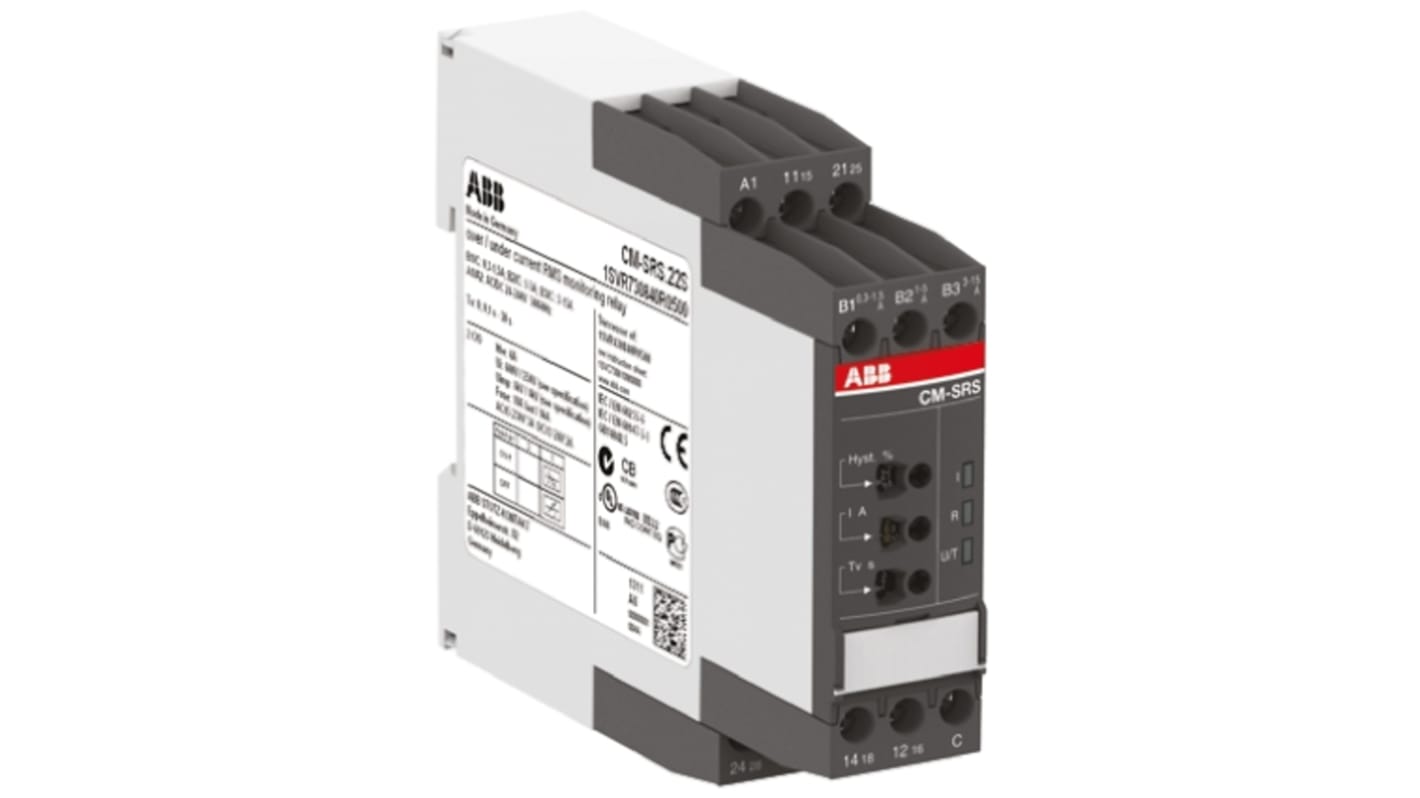

ABB 过电流/电流继电器, 单相, DIN导轨安装, DPDT, 可感应0.1 A, 3mA至1 A, 30mA, 可感应50 → 60Hz
- RS 库存编号:
- 775-8015
- 制造商零件编号:
- 1SVR730841R1400 CM-SRS.21S
- 制造商:
- ABB
此图片代表整个产品系列，仅供参考。
小计（1 件）*
¥1,680.59
(不含税)
¥1,899.07
(含税)
库存信息目前无法查询
单位 | 每单位 |
|---|---|
| 1 + | RMB1,680.59 |
* 参考价格
- RS 库存编号:
- 775-8015
- 制造商零件编号:
- 1SVR730841R1400 CM-SRS.21S
- 制造商:
- ABB
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | ABB | |
| 监测应用 | 电流 | |
| 电气相位 | 1 | |
| 触点配置 | DPDT | |
| 安装类型 | DIN导轨 | |
| 最小电流感应 | 0.1 A, 3 mA, 10mA | |
| 最大电流感应 | 1 A, 30 mA, 100mA | |
| 电流灵敏度 | 过电流，欠电流 | |
| 延时 | 0 s, 0.1 → 30s | |
| 频率感应距离 | 50 → 60Hz | |
| 系列 | CM-SRS | |
| 端子类型 | 螺钉 | |
| 长度 | 103.7mm | |
| 电流范围 | 0.1 → 1 a 、 10 → 100 毫安、 3 → 30mA | |
| 尺寸 | 103.7 x 22.5 x 85.6mm | |
| 高度 | 85.6mm | |
| 工作温度范围 | +60°C | |
| 宽度 | 22.5mm | |
| 最低工作温度 | -20°C | |
| 最高工作温度 | +60°C | |
| 选择全部 | ||
|---|---|---|
品牌 ABB | ||
监测应用 电流 | ||
电气相位 1 | ||
触点配置 DPDT | ||
安装类型 DIN导轨 | ||
最小电流感应 0.1 A, 3 mA, 10mA | ||
最大电流感应 1 A, 30 mA, 100mA | ||
电流灵敏度 过电流，欠电流 | ||
延时 0 s, 0.1 → 30s | ||
频率感应距离 50 → 60Hz | ||
系列 CM-SRS | ||
端子类型 螺钉 | ||
长度 103.7mm | ||
电流范围 0.1 → 1 a 、 10 → 100 毫安、 3 → 30mA | ||
尺寸 103.7 x 22.5 x 85.6mm | ||
高度 85.6mm | ||
工作温度范围 +60°C | ||
宽度 22.5mm | ||
最低工作温度 -20°C | ||
最高工作温度 +60°C | ||
- COO (Country of Origin):
- DE
CM-SRS 电流监测，单相交流/直流
根据配置，电流监控继电器 CM-SRS.1 和 CM-SRS.2 可用于单相交流和/或直流系统中的过流或欠流监控。要监控的电流（测量值）施加到端子 B1/B2/B3-C。该设备根据开路原理工作。
如果测量值超过或低于调整的阈值，则输出继电器吸合：CM-SRS.1 上立即吸合，CM-SRS.2 上在设置的跳闸延迟 TV 之后吸合。
直流和交流电流监测：CM-SRS.x1：3mA - 1A 和 CM-SRS.x2：0.3-15A
RMS 测量原理
一个设备包括 3 个测量范围
可配置过流或欠流监测
滞后可在 3-30% 范围内调节
跳闸延迟 TV 可在 0.1-30 秒范围内调节
CM-SRS.1：1 个 c/o 触点
CM-SRS.2：2 个 c/o 触点
22.5mm 宽度
3 个 LED 用于状态指示
RMS 测量原理
一个设备包括 3 个测量范围
可配置过流或欠流监测
滞后可在 3-30% 范围内调节
跳闸延迟 TV 可在 0.1-30 秒范围内调节
CM-SRS.1：1 个 c/o 触点
CM-SRS.2：2 个 c/o 触点
22.5mm 宽度
3 个 LED 用于状态指示
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com
