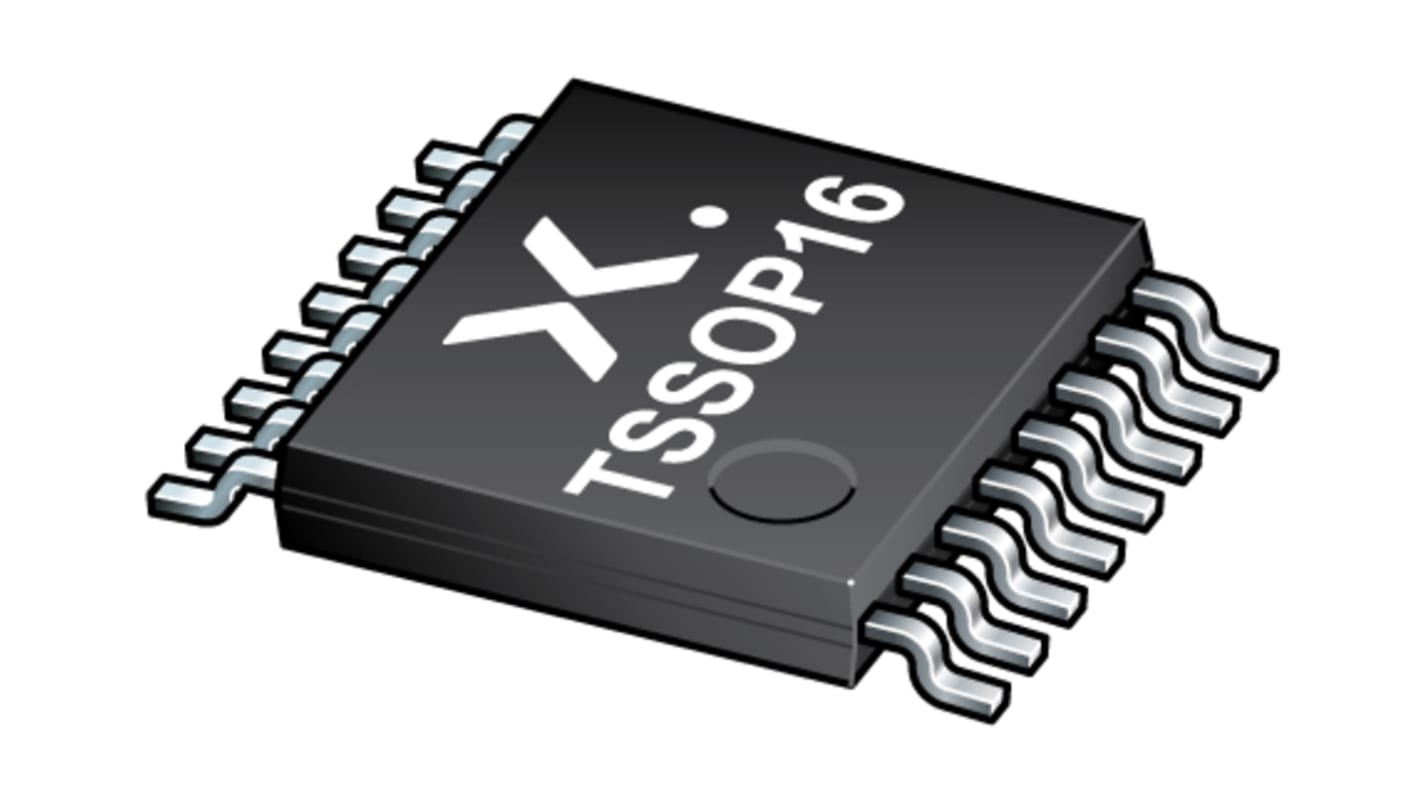

Nexperia 双单稳态多谐振荡器, 2个元素数量, 16引脚 HC, TSSOP封装, 4 mA
- RS 库存编号:
- 151-3348
- 制造商零件编号:
- 74HC123PW,118
- 制造商:
- Nexperia
暂时无法供应
抱歉，我们不知道何时会有货
- RS 库存编号:
- 151-3348
- 制造商零件编号:
- 74HC123PW,118
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 产品类型 | 双单稳态多谐振荡器 | |
| 逻辑系列 | HC | |
| 每片芯片元件数目 | 2 | |
| 最大高电平输出电流 | -4mA | |
| 最大低电平输出电流 | 4mA | |
| 最小脉冲宽度 | 26ns | |
| 最低电源电压 | -0.5V | |
| 安装类型 | 表面 | |
| 包装类型 | TSSOP | |
| 最大电源电压 | 7V | |
| 最低工作温度 | -40°C | |
| 最长传播延迟时间 @ CL | 385ns | |
| 引脚数目 | 16 | |
| 多谐振荡器类型 | 单稳多谐振荡器 | |
| 最高工作温度 | 125°C | |
| 长度 | 5.1mm | |
| 标准/认证 | No | |
| 系列 | 74HC123 | |
| 宽度 | 4.5 mm | |
| 高度 | 0.95mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
产品类型 双单稳态多谐振荡器 | ||
逻辑系列 HC | ||
每片芯片元件数目 2 | ||
最大高电平输出电流 -4mA | ||
最大低电平输出电流 4mA | ||
最小脉冲宽度 26ns | ||
最低电源电压 -0.5V | ||
安装类型 表面 | ||
包装类型 TSSOP | ||
最大电源电压 7V | ||
最低工作温度 -40°C | ||
最长传播延迟时间 @ CL 385ns | ||
引脚数目 16 | ||
多谐振荡器类型 单稳多谐振荡器 | ||
最高工作温度 125°C | ||
长度 5.1mm | ||
标准/认证 No | ||
系列 74HC123 | ||
宽度 4.5 mm | ||
高度 0.95mm | ||
汽车标准 否 | ||
双路可再触发单稳态多谐振荡器，具有复位功能，74HC123，74HCT123 是高速硅栅 CMOS 器件，与低功率肖特基 TTL (LSTTL) 引脚兼容。它们符合 JEDEC 标准 No. 7A 的规定。74HC123，74HCT123 是双路可再触发单稳态多谐振荡器，有三种方法可以控制输出脉冲宽度，基本脉冲通过选择外部电阻 (REXT) 和电容 (CEXT) 进行编程。一旦触发，基本输出脉冲宽度可通过重新触发门控有源低电平边沿输入 (nA) 或有源高电平边沿输入 (nB) 进行扩展。
DC 由高电平有效或低电平有效输入触发
可再触发超长脉冲，高达 100% 占空因数
直接复位端接输出脉冲
除复位输入外，所有输入端均为施密特触发动作
