可享批量折扣
小计（1 卷，共 2500 件）*
¥4,922.50
(不含税)
¥5,562.50
(含税)
暂时缺货
- 在 2026年6月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 2500 - 10000 | RMB1.969 | RMB4,922.50 |
| 12500 + | RMB1.929 | RMB4,822.50 |
* 参考价格

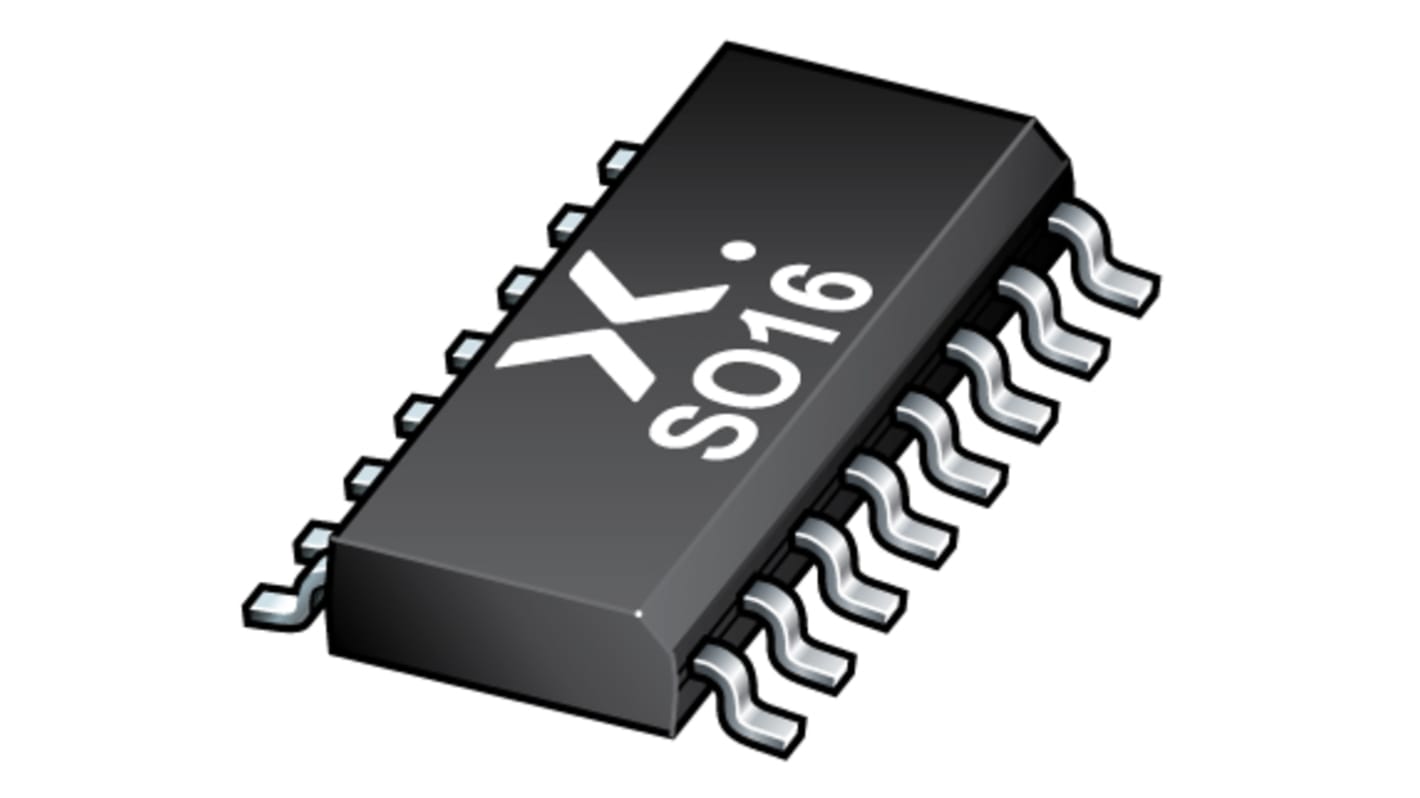

- RS 库存编号:
- 170-8002
- 制造商零件编号:
- HEF4538BT,653
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 逻辑系列 | HEF | |
| 逻辑功能 | 单稳多谐振荡器 | |
| 每片芯片元件数目 | 2 | |
| 最大高电平输出电流 | -2.4mA | |
| 最大低电平输出电流 | 2.4mA | |
| 最小脉冲宽度 | 90 ns | |
| 最长传播延迟时间@最长CL | 460 ns @ 50 pF | |
| 安装类型 | 贴片 | |
| 封装类型 | SO | |
| 引脚数目 | 16 | |
| 尺寸 | 10 x 4 x 1.45mm | |
| 高度 | 1.45mm | |
| 长度 | 10mm | |
| 最低工作温度 | -40 °C | |
| 最小工作电源电压 | 3 V | |
| 最高工作温度 | +125 °C | |
| 传输延迟测试条件 | 50pF | |
| 最大工作电源电压 | 15 V | |
| 宽度 | 4mm | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
逻辑系列 HEF | ||
逻辑功能 单稳多谐振荡器 | ||
每片芯片元件数目 2 | ||
最大高电平输出电流 -2.4mA | ||
最大低电平输出电流 2.4mA | ||
最小脉冲宽度 90 ns | ||
最长传播延迟时间@最长CL 460 ns @ 50 pF | ||
安装类型 贴片 | ||
封装类型 SO | ||
引脚数目 16 | ||
尺寸 10 x 4 x 1.45mm | ||
高度 1.45mm | ||
长度 10mm | ||
最低工作温度 -40 °C | ||
最小工作电源电压 3 V | ||
最高工作温度 +125 °C | ||
传输延迟测试条件 50pF | ||
最大工作电源电压 15 V | ||
宽度 4mm | ||
4000 系列多谐振荡器和定时器，Nexperia
HEF4538B 是双路可再触发-可重置单稳态多谐振荡器。每个多谐振荡器具有一个低电平有效触发/再触发输入 (nA)、一个高电平有效触发/再触发输入 (nB)、一个超控低电平有效直接重置输入 (nCD)、一个输出 (nQ) 及其补充 (nQ)，以及两个连接外部定时组件 CEXT 和 REXT 的引脚（nREXT/CEXT 和 nCEXT，始终接地）。指定温度范围内的典型脉冲宽度变化为 ±0.2 %。该多谐振荡器可通过输入脉冲的正沿或负沿触发，会产生准确的输出脉冲，其脉冲宽度范围为 10 μs 到无限。输出脉冲的持续时间和精确度由外部定时组件 CEXT 和 REXT 确定。
简单控制接口
通电重置
带单独重置输入的双重设备
负沿或正沿触发
CMOS 低功率
关键应用
控制电路中的计时延迟
通电重置
带单独重置输入的双重设备
负沿或正沿触发
CMOS 低功率
关键应用
控制电路中的计时延迟
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
4000 CMOS 逻辑系列，Nexperia
CMOS 系列设备
宽工作电压范围：3 至 18V
宽工作电压范围：3 至 18V
