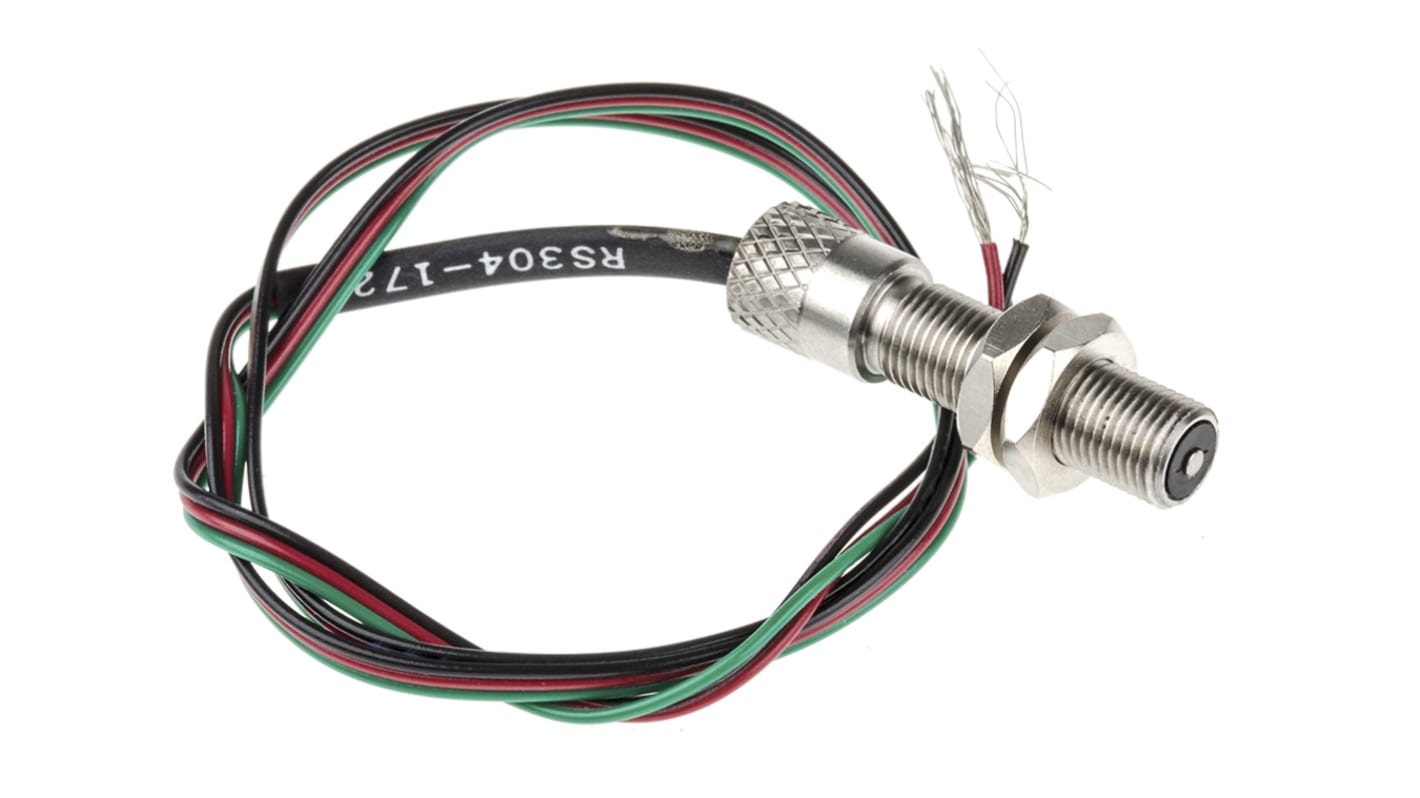

RS PRO 磁性拾音器, 5 → 15 V 直流, 最高+85°C

标准类型的“活动”型号（库存号 304-166），但引入了 IC，可提供与多数逻辑兼容的数字输出。
需要外围设备的速度大于每秒 250mm 才能运行
上升和下降时间以及输出脉冲的振幅与间断性的特征和速度无关
输出特性：在极片前无间断性移动时，输出电压将小于 0.15V。 对于每次间断性经过极片，都会产生一个正脉冲。 为了计算不同负载下的输出脉冲振幅，可能使用下列关系：

V_O = V_S x R_L / (R_L + 5000)
其中
V_O = 输出脉冲的振幅（伏特）
V_S= 电源电压（伏特，直流）
R_L= 负载阻抗（欧姆）
5000 = 大约输出阻抗（欧姆）

无极性保护，电源电压瞬时反接将会损坏设备。

选择磁性拾音器本质上是将拾音器与齿轮（或其他目标）匹配，以提供适量的输入信号，以所需的最小速度运行。每种类型都有其独特的技术参数；因此，选择价格合理、质量上乘的合适传感器至关重要。
我们推出的自有品牌RS PRO Magneti Pickup 传感器，它是标准类型（RS PRO 304-166）的“有源”部分，但包含一个 IC，可提供与大多数逻辑系统兼容的数字输出。
我们的磁性拾音器需要每秒大于 250mm的外围速度才能运行。输出脉冲的上升和下降时间以及幅度与不连续性的特征和速度无关。

输出特性：如果极片前没有不连续性移动，则输出电压将小于 0.15V。对于通过极片的每个不连续性，都会产生一个正脉冲。要计算各种负载的输出脉冲幅度，可以使用以下关系公式。

VO = VS x RL / (RL + 5000)
其中
VO = 输出脉冲幅度（伏）
VS = 电源电压（伏，直流）
RL = 负载阻抗（欧姆）
5000 = 近似输出阻抗（欧姆）

磁性拾音器

微型磁性“拾音器”传感器适用于各种传感应用。每个设备都会对设备末端磁极经过的铁质部件的运动做出反应。它们广泛应用于电机速度调节等领域，例如感测齿轮上的齿。然而，磁性拾音器可用于实现许多领域的反馈和控制功能。汽车应用包括曲轴角度传感、点火正时、防滑系统和诊断。计算机外围设备领域的应用包括磁盘驱动器、行式打印机、卡片打孔机/读卡器和打印机终端。图表显示了使用这些组件的两种基本模式。特别要注意的是，它们体积小，信号输出高，可以在许多传统传感器无法安装的地方部署。全封装结构，运行可靠，但不适合浸入液体中。

磁性拾音器可用于感测通过：

• 齿轮上的齿


• 链轮


• 正时皮带轮


• 到螺栓头


• 键槽或其他移动机器安装目标

磁性传感器提供高输出电压，非常适合重型布线、汽车应用，例如：

• 发动机


• 检测运动部件的旋转速度

磁铁的其他领域包括安全和军事应用，例如：

• 检测


• 铁磁性和导电物体的鉴别和定位、导航、位置跟踪和防盗系统

RS PRO 是我们家族品牌，为您提供各种高品质、高价值的产品来支持您的项目。RS PRO 产品深受世界各地工程师的信赖，其每个零件都经过严格的行业标准测试。我们只有在对其卓越品质充满信心的情况下才会授予 RS PRO 认可印章，这意味着您也可以信服。

磁性拾音器没有极性保护；电源电压的任何瞬时反转都会损坏设备。
