产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	SICK
	编码器技术	增量
	系列	DBS60
	每转脉冲	1024ppr
	最大转数	6000rpm
	输出信号类型	HTL
	轴类型	连续轴
	电源电压	10 → 27 V 直流
	轴直径	10mm
	每转步数	1024Steps
	IP 防护等级	IP65，IP67
	接口	推挽式
	总体高度	44.35mm
	总体宽度	58mm
	总体深度	44.35mm
	最低工作温度	+85°C
	安装类型	全轴
	最高工作温度	-20°C
	连接类型	M12 8 引脚公连接器

	选择全部
	品牌 SICK
	编码器技术增量
	系列 DBS60
	每转脉冲 1024ppr
	最大转数 6000rpm
	输出信号类型 HTL
	轴类型连续轴
	电源电压 10 → 27 V 直流
	轴直径 10mm
	每转步数 1024Steps
	IP 防护等级 IP65，IP67
	接口推挽式
	总体高度 44.35mm
	总体宽度 58mm
	总体深度 44.35mm
	最低工作温度 +85°C
	安装类型全轴
	最高工作温度 -20°C
	连接类型 M12 8 引脚公连接器

Datasheet - DBS60E-S4EC01024

COO (Country of Origin):: MY

概述

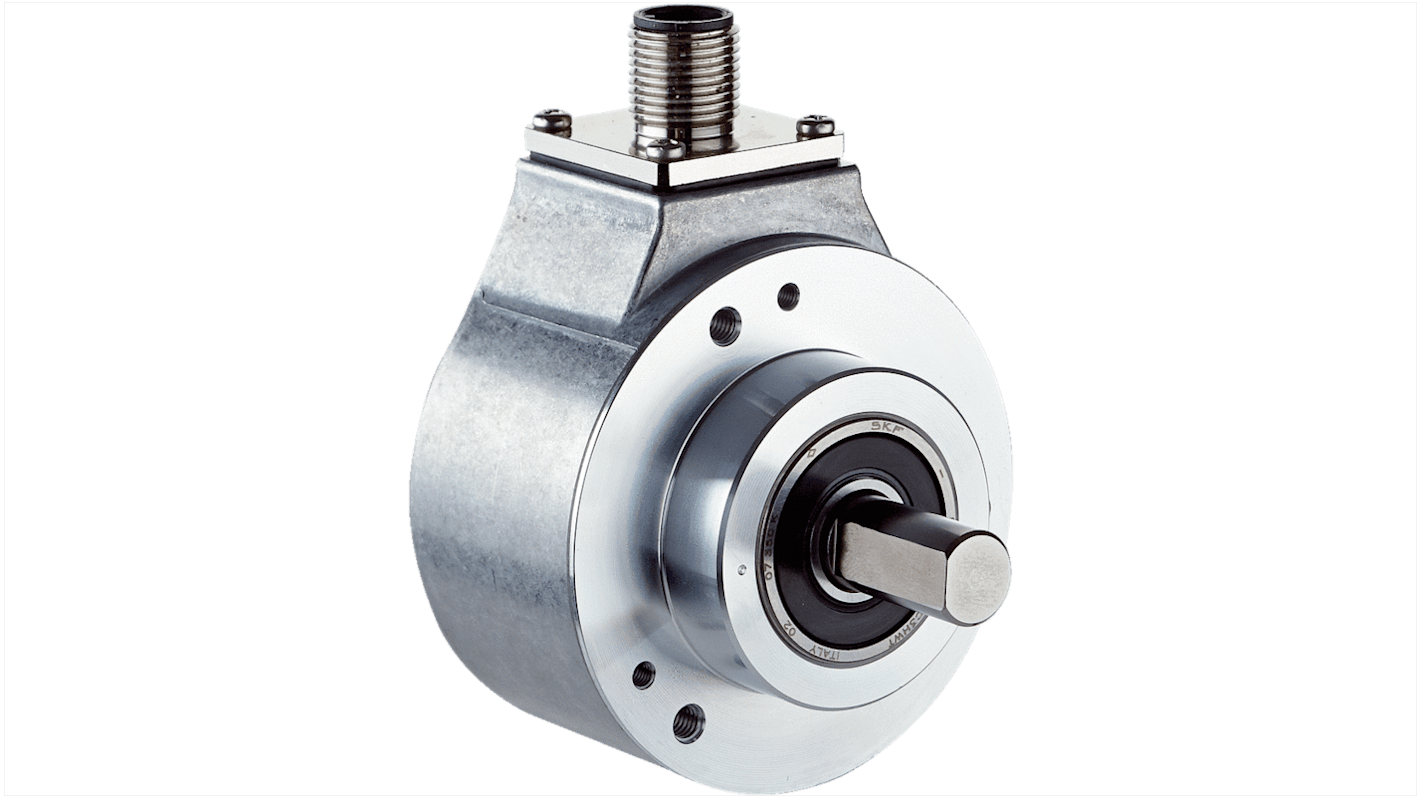

DBS60 是坚固的增量编码器，具有 60 mm 直径和小安装深度。该器件采用铝或不锈钢壳体，提供多种机械接口。由于其完全不锈钢设计和坚固的轴密封，DBS60 不锈钢型号甚至可以耐受恶劣环境条件。IP69K DBS60I-W 型号具有专利偏置屏蔽，是清洗环境中的应用的理想解决方案。除了用于 TTL 和 HTL 的接口外，DBS60 还提供两个通用接口，带宽电压范围。

由于高外壳额定值、坚固设计和高达 10,000 脉冲/分辨率的分辨率，DBS60 适用于多种不同行业的应用。

一目了然

每转脉冲：高达 10,000 次
壳体直径：60 mm
实心轴、盲空心轴和通孔轴
外壳等级：IP67，IP69K
通信接口：TTL/RS-422、HTL/推拉、通用接口 (TTL、HTL)
连接类型：M12 或 M23 公连接器、电缆、带 M12 或 M23 公连接器的电缆
不锈钢或铝外壳

您的受益

各种安装选项和连接类型允许灵活布线
紧凑型壳体尺寸可节省宝贵空间
采用绝缘空心轴，该编码器可防止受轴传输的任何低电流或更高温度的损坏
不锈钢壳体提供耐环境影响的腐蚀保护
防水侵入保护，外壳 IP 等级高达 IP69K
在食品和饮料行业具有热水和高压力的恶劣洗涤环境中可靠操作

应用

在工厂和物流自动化中测量位置、速度和移位，例如在存储和运输物流中，
食品和饮料行业、医疗技术、港口和海上工厂、异步电动机、电梯和包装机器

SICK 增量编码器, 1024pprppr, HTL输出信号, 10 → 27 V 直流, 连续轴, 10mm轴径, 最高-20°C, 全轴安装, IP65，IP67, DBS60系列
