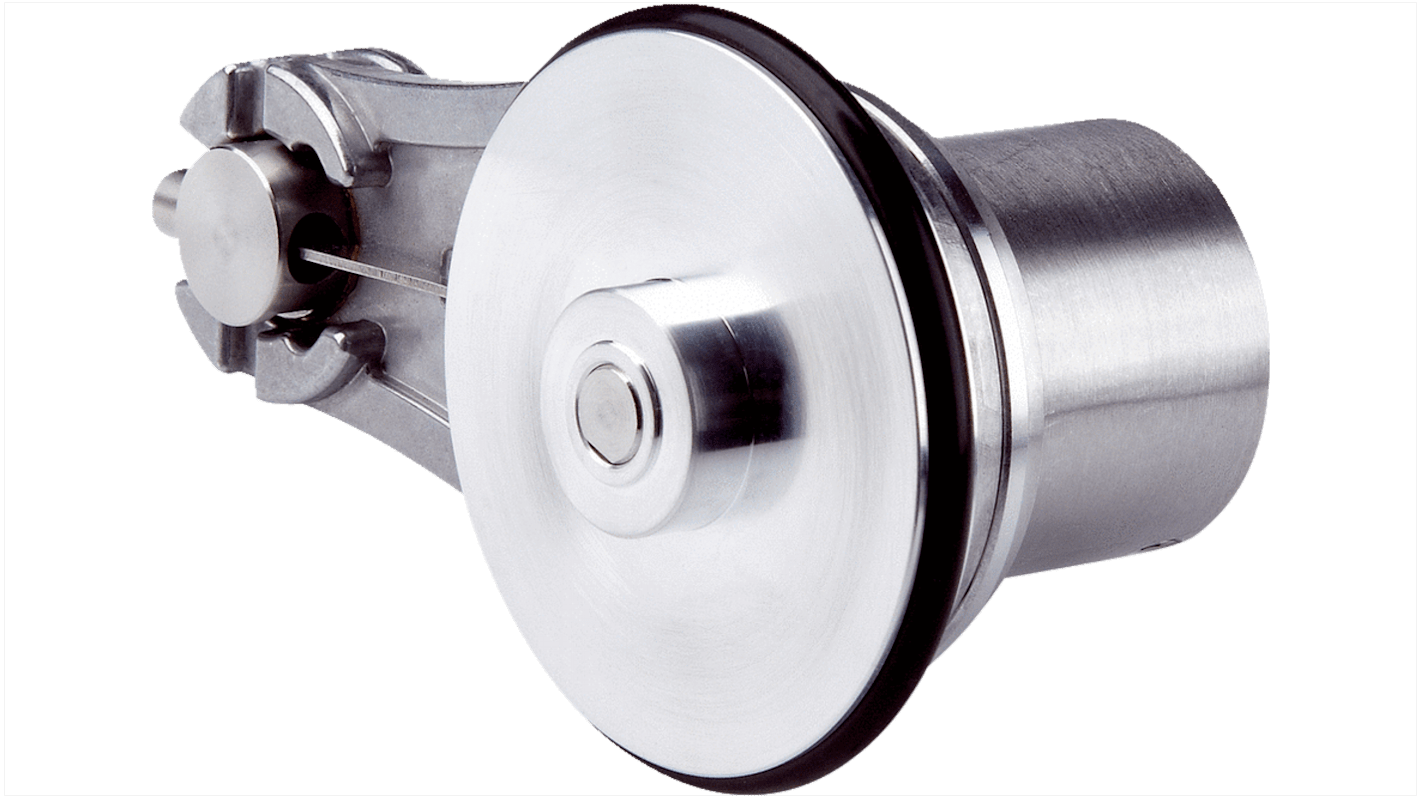

DBV50 测量轮编码器是用于测量线性运动的测量轮系统。包含 DBS50 增量编码器、直径 200 mm 的铝制测量轮和弹簧加载臂。最大分辨率为每脉冲 0.08 mm。弹簧臂的最大弹簧行程为 14 mm，最大弹簧力为 20 N，可方便地重复设置弹簧预紧力。弹簧行程限制器可防止弹簧过载。

编码器可旋转，可安装在弹簧臂两侧

可根据应用进行电缆布线。该测量轮系统可提供多种电气接口、连接装置和分辨率。

轴距：63.5 mm
测量轮周长：200 mm
分辨率：0.08 mm/脉冲，12.5 个脉冲/mm
最大弹簧行程：14 mm，机械限位，最大弹簧力：21 N
编码器以 30° 增量旋转
编码器可安装在弹簧臂两侧，顶部和底部轮支撑
可调弹簧预紧力

紧凑型、节省空间的测量轮系统，安装深度低
大弹簧行程和高压力，可补偿测量表面的不平整性
易于且可重复的弹簧预紧力设置
通过限制弹簧行程来防止弹簧过载，可防止系统故障
可采用各种方式在弹簧臂上安装编码器，高度适应各种应用
具有高径向负载的可靠编码器保证可靠操作
多种电气接口、连接装置和分辨率

在仓储物流和机械工程领域中，测量线性运动应用的位置、速度和距离。
输送带
木材行业
激光和喷墨打印机，用于标签、包装和瓶子
存储物流中的穿梭车系统
体积测量和称重系统
包装机

SICK 编码器, 测量编码器, 1000pprppr, HTL输出信号, 30 V, 30 mA, 最高+85°C, 法兰安装安装, IP65, DBV50系列
