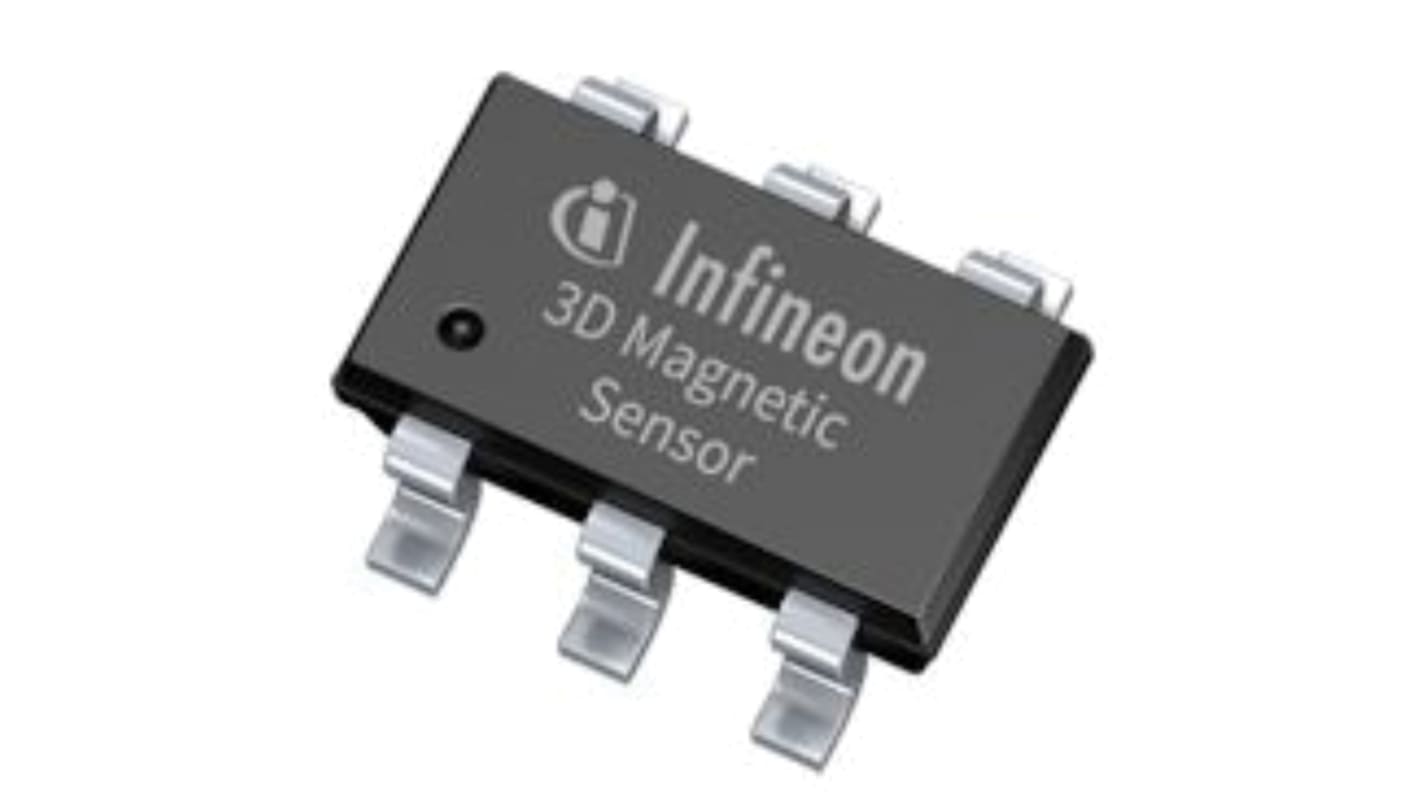

Infineon 霍尔传感器芯片, 数字, TSOP, 6引脚, 表面安装, TLE493D-W2B6系列

此图片代表整个产品系列，仅供参考。

查看所有运动传感器芯片
可享批量折扣
查看批量定价选项

小计 750 件 (以卷装提供)*

RMB7,678.50

(不含税)

RMB8,676.75

(含税)

Add to Basket
选择或输入数量
有库存
  • 2,685 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位
每单位
750 - 1495RMB10.238
1500 +RMB10.018

* 参考价格

包装方式：
RS 库存编号:
193-9558P
制造商零件编号:
TLE493D-W2B6 A1
制造商:
Infineon
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Infineon

传感器类型

霍尔效应

产品类型

霍尔传感器

技术

数字

安装类型

表面

接口类型

I2C

最高频率响应

100kHz

最低频率响应

5.5kHz

最低电源电压

2.8V

最大电源电压

3.5V

包装类型

TSOP

最低工作温度

-40°C

引脚数目

6

最高工作温度

125°C

长度

2.9mm

高度

1mm

系列

TLE493D-W2B6

宽度

1.6mm

标准/认证

No

汽车标准

否

供应进气口螺纹性别

3.4mA

Infineon TLE493D-W2B6系列霍尔效应传感器，最低电源电压 2.8V，最高电源电压3.5V - TLE493D-W2B6 A1


这款霍尔效应传感器提供数字磁场检测，并通过I2C接口进行通信，便于集成在紧凑的电子组件中。它设计为表面贴装TSOP器件，具有六个引脚，适用于需要低电压、低功耗数字磁位置传感器的PCB，用于提供精确位置检测。

特性和优点：


• 工作电压范围为2.8V至3.5V，提供低压兼容性。
• 为注重能效的设计提供3.4mA电源电流
• 检测高达100 kHz的磁变化，可实现快速响应
• 在动态传感任务中，可靠响应频率超过 5.5 kHz
• 可在 -40°C 至 125°C 的宽温度范围内运行
• 六引脚TSOP表面贴装，支持紧凑型PCB布局

应用


• 适用于紧凑型电路板的I2C磁位置传感
• 适用于非接触式旋转和编码器接口
• 用于需要低电流消耗量的电池供电系统
• 可用于高频运动检测任务
• 适用于原型及量产型PCB安装式传感器

它使用什么接口进行通信？


它使用两线制 I2C 总线传输数字磁场数据。

PCB组装需要采用哪种安装方式？


该器件采用表面贴装TSOP封装，具有六个引脚，专为回流焊而设计。

该传感器在不同温度条件下的表现如何？


其规定工作温度范围为 -40°C 至 125°C，且在此范围内基础检测能力不受影响。

为确保可靠运行，应注意哪些电气限制条件？


将电源电压保持在 2.8 V 至 3.5 V 范围内，并确保约 3.4 mA 的稳定电源电流。
