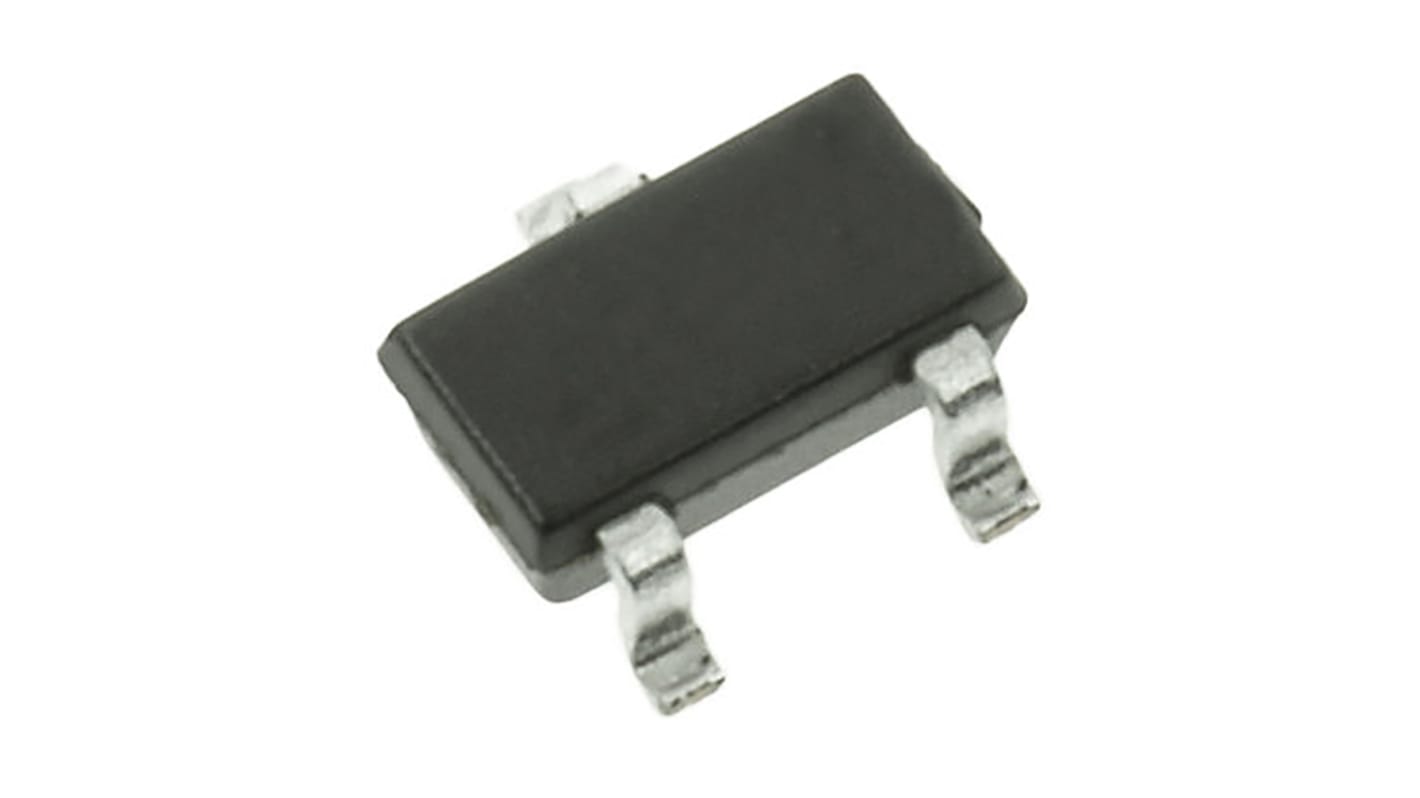

Infineon 霍尔传感器芯片, 斩波技术, CMOS, 全极性磁性, SC-59, 3引脚, 表面安装, TLE4913系列
- RS 库存编号:
- 753-3260P
- 制造商零件编号:
- TLE4913HTSA1
- 制造商:
- Infineon
可享批量折扣
查看批量定价选项小计 750 件 (以卷装提供)*
RMB2,400.00
(不含税)
RMB2,715.00
(含税)
暂时缺货
- 在 2027年2月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 750 - 3745 | RMB3.20 |
| 3750 + | RMB3.072 |
* 参考价格
- RS 库存编号:
- 753-3260P
- 制造商零件编号:
- TLE4913HTSA1
- 制造商:
- Infineon
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Infineon | |
| 传感器类型 | 霍尔效应传感器 | |
| 产品类型 | 霍尔传感器 | |
| 技术 | 斩波技术, CMOS | |
| 安装类型 | 表面 | |
| 磁性类型 | 全极性 | |
| 最低电源电压 | 2.4V | |
| 包装类型 | SC-59 | |
| 最大电源电压 | 5.5V | |
| 最低工作温度 | -40°C | |
| 引脚数目 | 3 | |
| 最高工作温度 | 85°C | |
| 宽度 | 1.6mm | |
| 系列 | TLE4913 | |
| 高度 | 1.1mm | |
| 长度 | 3mm | |
| 标准/认证 | Mil. Std. 883D Method 3015.7, EOS/ESD Association Standard S5.1-1993 | |
| 响应时间 | 93μs | |
| 供应进气口螺纹性别 | 20μA | |
| 选择全部 | ||
|---|---|---|
品牌 Infineon | ||
传感器类型 霍尔效应传感器 | ||
产品类型 霍尔传感器 | ||
技术 斩波技术, CMOS | ||
安装类型 表面 | ||
磁性类型 全极性 | ||
最低电源电压 2.4V | ||
包装类型 SC-59 | ||
最大电源电压 5.5V | ||
最低工作温度 -40°C | ||
引脚数目 3 | ||
最高工作温度 85°C | ||
宽度 1.6mm | ||
系列 TLE4913 | ||
高度 1.1mm | ||
长度 3mm | ||
标准/认证 Mil. Std. 883D Method 3015.7, EOS/ESD Association Standard S5.1-1993 | ||
响应时间 93μs | ||
供应进气口螺纹性别 20μA | ||
Infineon TLE4913 系列霍尔效应传感器，最低电源电压 2.4V，最高电源电压 5.5V - TLE4913HTSA1
这款霍尔效应传感器为紧凑型表面贴装电子设备提供非接触式磁检测。该器件采用低电压供电，能够检测全极性磁场且功耗极低，因此非常适合功耗受限的设计以及空间紧凑的应用环境中的嵌入式传感。
特性和优点：
• 工作电压为2.4V-5.5V，可灵活选择电源电压
• 电流消耗量为20μA，可延长电池或低功耗系统的运行时间
• 响应时间在 93μs 以内，可快速检测磁性事件
• 全极感应简化了双向磁场的对准
• 斩波CMOS架构可在测量过程中减少失调和漂移
• 电流消耗量为20μA，可延长电池或低功耗系统的运行时间
• 响应时间在 93μs 以内，可快速检测磁性事件
• 全极感应简化了双向磁场的对准
• 斩波CMOS架构可在测量过程中减少失调和漂移
应用
• 适用于便携式设备由电池供电的位置传感
• 非常适合在紧凑型元件中替代干簧管
• 与单片机配合使用，提供非接触式旋转位置反馈
• 可用于工业控制面板的开关检测
• 适用于小规模流量或接近感应模块
• 非常适合在紧凑型元件中替代干簧管
• 与单片机配合使用，提供非接触式旋转位置反馈
• 可用于工业控制面板的开关检测
• 适用于小规模流量或接近感应模块
在进行 PCB 布局时，我应该考虑哪种封装类型？
它采用微型SC-59表面贴装封装，具有三根引脚，便于SMD组装和回流焊处理。
它在极端温度条件下的表现如何？
该器件可在 -40 °C 至高达 85 °C 的温度范围内保持运行，允许在各种环境条件下使用。
在处理和测试方面，是否满足任何特定的鲁棒性标准？
它符合MIL‑STD‑883D方法3015.7以及EOS/ESD协会标准S5.1-1993，适用于静电和机械操作评估。
激活需要什么样的磁极性？
该检测功能为全极性，因此任一磁极均可触发感应，无需特定方向的布置。
