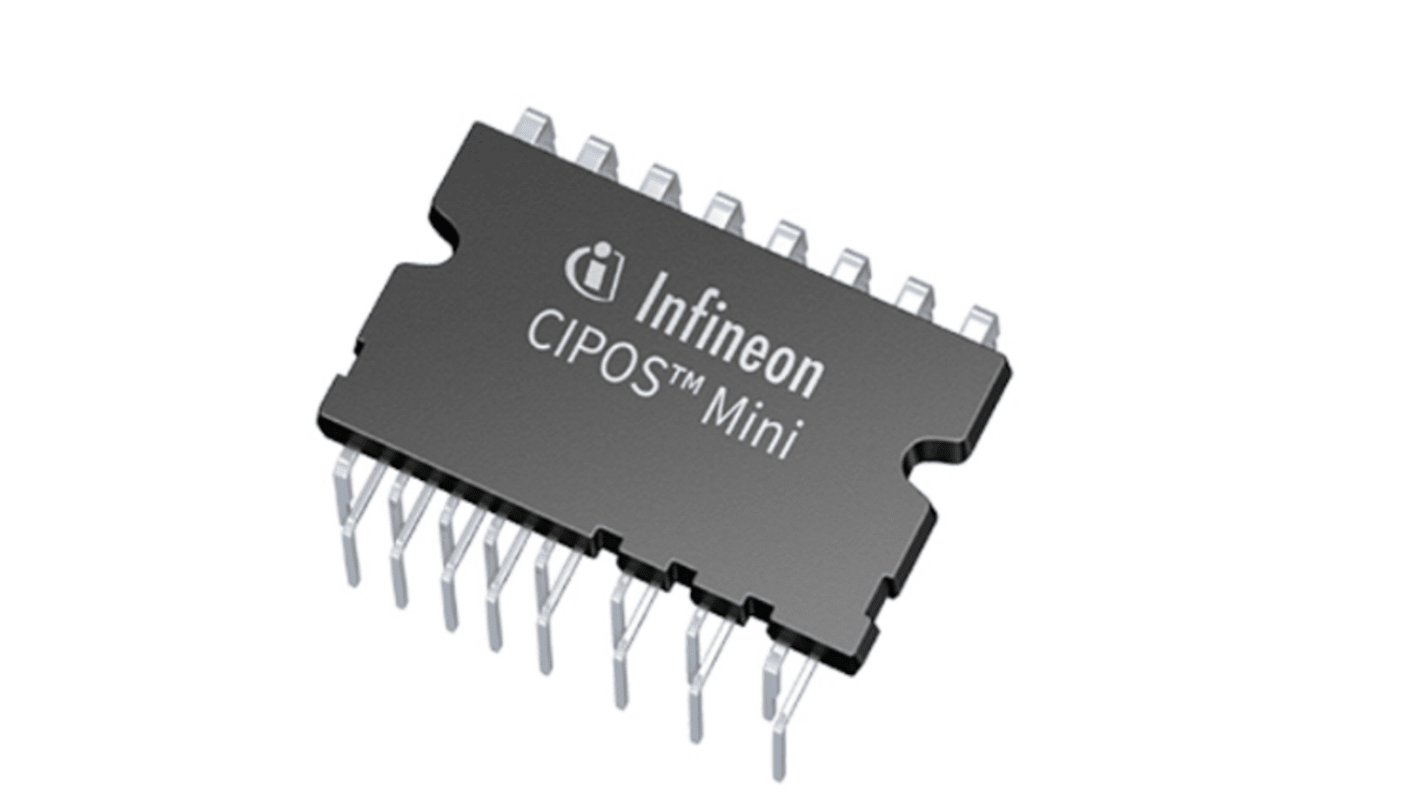

Infineon 交流电动机, 永久磁铁 智能电源模块, 24引脚 600 V, 通孔安装, DIP封装, IKCM15L60GD系列

查看所有电机驱动芯片
可享批量折扣
查看批量定价选项

小计（1 件）*

RMB133.28

(不含税)

RMB150.61

(含税)

Add to Basket
选择或输入数量
有库存
  • 另外 191 件在 2026年9月30日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位
每单位
1 - 3RMB133.28
4 - 6RMB130.61
7 +RMB128.00

* 参考价格

包装方式：
RS 库存编号:
226-6089
制造商零件编号:
IKCM30F60GAXKMA1
制造商:
Infineon
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Infineon

产品类型

智能电源模块

电动机类型

交流电动机, 永久磁铁

配置

3 相

最大集电极-发射极电压 Vceo

600V

安装类型

通孔

包装类型

DIP

引脚数目

24

输出电流

30A

最大电源电压

18.5V

最低电源电压

14.5V

最低工作温度

-40°C

典型开关频率

20kHz

最高工作温度

125°C

高度

3.1mm

长度

36mm

系列

IKCM15L60GD

宽度

21mm

标准/认证

No

变换器额定功率

2kW

供应进气口螺纹性别

900μA

汽车标准

AEC-Q101

Infineon IKCM15L60GD 系列智能电源模块,2kW 逆变器额定功率,30A 输出电流 - IKCM30F60GAXKMA1


这款智能电源模块为变频器应用中的三相交流电机控制提供集成开关和驱动。它专为低电压供电而设计,为电机驱动任务提供持久的输出电流,同时满足汽车级可靠性要求。该模块采用通孔 DIP 封装,适用于需要高电压处理和耐温性的紧凑型变频器组件。

特性和优点：


• 600V Vceo 额定值可为电机逆变器实现高压开关
• 30A 输出电流支持中等功率电机驱动器
• 2kW 逆变器额定功率适用于中小型驱动系统
• 20kHz 典型开关频率支持高频操作
• 14.5-18.5V 电源范围支持标准车辆电气系统
• 900μA 电源电流可最大限度减少空闲期间的待机损耗

应用


• 适用于三相 IPM,用于牵引驱动装置中的交流电机控制
• 特别适用于紧凑型变频器中使用的 PMSM 600V Vceo IPM
• 与需要符合AEC‐Q101汽车电源模块标准的汽车系统配合使用
• 可用于电机控制器中的高频 20kHz 电源模块设计
• 用于在可维护的 PCB 上进行通孔 DIP IPM 24 针安装

它在运行期间能承受怎样的极端温度？


它可在 -40°C 至 125°C 的宽温度范围内运行。

提供多少引脚用于控制和电源连接?


该封装包含 24 个引脚,可容纳栅极驱动器和电源接口。

电路组件需要哪种安装方式?


该装置采用通孔安装设计,可在机械和电气上固定模块。

它包含哪些功率级配置,用于电机控制?


它提供适用于多支脚变频器拓扑结构的三相配置。
