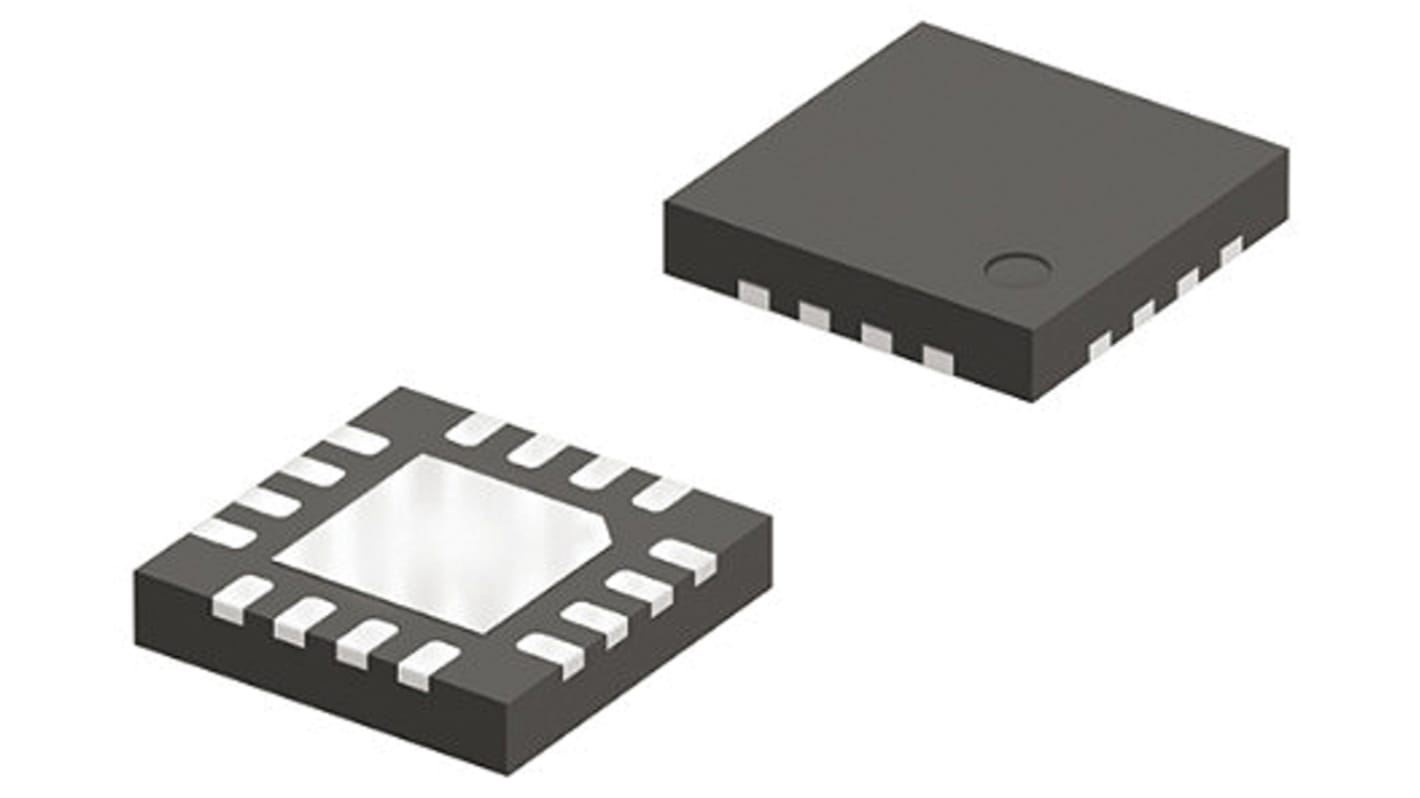

Vishay 模拟开关, 16针, CMOS逻辑, 2元件/芯片, QFN, 表面安装, DG1409E系列

RS 库存编号:: 164-7560
制造商零件编号:: DG1409EEN-T1-GE4
制造商:: Vishay

Vishay 模拟开关, 16针, CMOS逻辑, 2元件/芯片, QFN, 表面安装, DG1409E系列

小计（1 卷，共 2500 件）*

RMB107,482.50

(不含税)

RMB121,455.00

在 2027年1月18日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位	每单位	每卷*
2500 +	RMB42.993	RMB107,482.50

* 参考价格

RS 库存编号:: 164-7560
制造商零件编号:: DG1409EEN-T1-GE4
制造商:: Vishay

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Vishay
	产品类型	模拟开关
	逻辑系列	CMOS
	引脚数目	16
	每片芯片元件数目	2
	输出类型	CMOS
	配置	双 4:1
	安装类型	表面
	包装类型	QFN
	最低电源电压	4.5V
	最大电源电压	24V
	多路器开关芯片	多路复用器
	最低工作温度	-40°C
	最大导通电阻	14Ω
	最高工作温度	125°C
	系列	DG1409E
	宽度	4mm
	标准/认证	No
	长度	4mm
	高度	0.9mm
	汽车标准	否

	选择全部
	品牌 Vishay
	产品类型模拟开关
	逻辑系列 CMOS
	引脚数目 16
	每片芯片元件数目 2
	输出类型 CMOS
	配置双 4:1
	安装类型表面
	包装类型 QFN
	最低电源电压 4.5V
	最大电源电压 24V
	多路器开关芯片多路复用器
	最低工作温度 -40°C
	最大导通电阻 14Ω
	最高工作温度 125°C
	系列 DG1409E
	宽度 4mm
	标准/认证 No
	长度 4mm
	高度 0.9mm
	汽车标准否

Vishay DG1409E 系列模拟开关,最小电源电压 4.5V,最大电源电压 24V - DG1409EEN-T1-GE4

这款模拟开关是一款双 4:1 多路复用器,采用紧凑型 QFN 封装,专为混合信号系统中的信号布线而设计。它可用作 CMOS 输出设备,适用于需要选择和引导多个信号通道的表面贴装组件,只需极少的外部电路即可。该设备支持在宽电源范围内运行,适用于需要强大的导通电阻和耐温性能的应用,同时不占用通孔空间。

特性和优点：

• 14Ω 的低导通电阻可提高信号完整性并减少损耗
• 宽电源范围 4.5-24V,可与不同电压域配合使用
• 工作温度范围为-40°C至125°C,支持恶劣的热环境
• 双 4:1 配置可简化多个输入的布线
• 16 针 QFN 表面贴装封装可减少电路板占地面积和寄生

应用

• 适用于音频和模拟传感器信号的多路复用
• 适用于测试和测量通道选择模块
• 用于工业控制电子设备的信号路由
• 可用于在ADC输入源之间切换

哪些包装因素会影响散热?

QFN布局为PCB提供薄型热路径,增强了高温运行的热传递效果。

一个设备上有多少个独立开关?

芯片上有两个独立的多路复用器元件,每个元件提供四个可选模拟输入。

该设备与哪种逻辑系列接口?

它使用 CMOS 逻辑电平进行控制,可与常见数字控制器直接接口。

是否有特定的安装要求以确保性能可靠?

它适用于表面安装组装

建议采用正确的焊接方法和PCB热接地设计以保持额定温度限制。
